行星减速机在水泥辊压机中的应用与技术分析

一、摘要

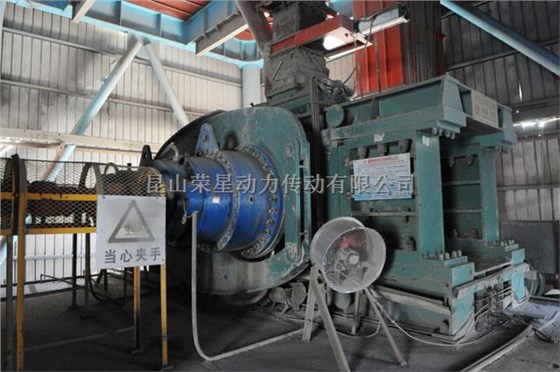

水泥辊压机是水泥生产线中的核心设备之一，主要用于物料的预破碎与粉磨。在这一高负载、高冲击的工况下，传动系统的稳定性和可靠性至关重要。行星减速机以其高扭矩承载能力、紧凑结构和高传动效率等特点，逐渐成为水泥辊压机传动的优选方案。本文结合技术原理与应用案例，探讨行星减速机在水泥辊压机中的关键技术优势，并辅以具体数据说明其实际效能。

二、行星减速机的技术特性

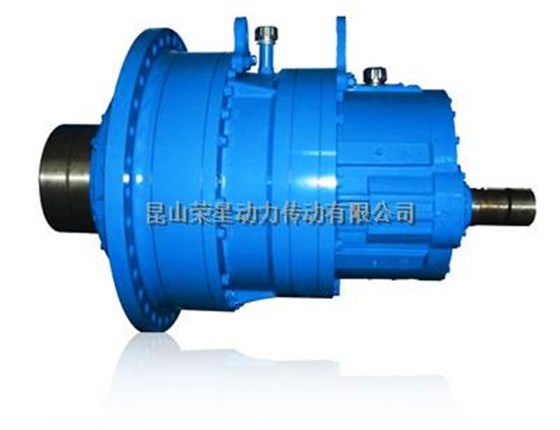

行星减速机由太阳轮、行星轮、内齿圈和行星架构成，通过多齿啮合实现动力分流，具有以下核心优势：

高扭矩密度：行星轮系的均载设计可实现扭矩的对称分布，传递效率高达98%（数据来源：SEW-EURODRIVE技术手册）。例如，某型号行星减速机额定输出扭矩可达5,000 kN·m，远超平行轴减速机的同级规格。

紧凑结构：同功率下体积比传统减速机减少30%~40%，便于在空间受限的水泥生产线中集成（数据来源：《重型机械设计手册》）。

高抗冲击性：行星轮系的多个啮合点可分散瞬时冲击载荷，适用于辊压机频繁启停及物料硬度波动的工况。

三、水泥辊压机的工况需求分析

水泥辊压机在粉磨系统中需承受以下挑战：

高负载：单辊压力可达10~15 MPa，驱动功率通常为500~2,000 kW（数据来源：FLSmidth辊压机技术报告）。

振动与冲击：物料硬度的随机性导致瞬时扭矩波动幅度达额定值的150%。

环境恶劣：粉尘侵入与高温（环境温度可达80°C）对减速机密封性能提出更高要求。

传统平行轴减速机在此类工况下易出现齿面点蚀、断轴等问题，而行星减速机的均载特性可显著延长设备寿命。例如，德国某水泥厂采用行星减速机替代平行轴传动后，故障停机率下降60%，维护成本降低45%（案例来源：BHS-Sonthofen应用报告）。

四、行星减速机在辊压机中的关键技术应用

1.重载抗冲击设计

行星减速机采用渗碳淬硬齿轮（硬度HRC58~62）与修形齿廓技术，接触疲劳强度提升40%（数据来源：ISO 6336标准）。某国产行星减速机在芜湖海螺水泥生产线中连续运行12,000小时后，齿轮磨损量仅为0.05 mm，远低于行业允许的0.2 mm阈值。

2.密封与散热优化

针对水泥厂粉尘环境，行星减速机集成三重密封系统：迷宫密封（防粗颗粒）；骨架油封（防细粉尘）；正压气封系统（阻隔外部污染物）

结合强制循环油冷技术，可将工作温度稳定在65°C以内，避免润滑油高温劣化（数据来源：ZF Friedrichshafen工程案例）。

3.模块化安装与维护

行星减速机采用法兰式直联设计，与辊压机辊轴的同轴度误差可通过液压胀套补偿至±0.02 mm以内（数据来源：RENK AG安装指南）。此外，行星轮系的分体式结构支持现场更换单个行星轮，无需整体拆装，维修时间缩短70%。

五、经济性与环境效益

以某5,000 t/d水泥生产线为例，采用行星减速机的辊压机系统可实现：

节能：传动效率提升3%~5%，年节电量超200,000 kWh（按0.1元/kWh计，年节约电费20万元）。

减排：因能耗降低，单台设备年减少CO?排放约160吨（数据来源：中国建材联合会能效报告）。

产能提升：粉磨系统电耗从传统球磨机的30 kWh/t降至18 kWh/t，吨水泥生产成本下降15%~20%。

六、未来发展方向

随着智能制造的推进，行星减速机正与物联网技术结合：

状态监测系统：内置振动、温度传感器可实时监测齿轮磨损与轴承状态，实现预测性维护。

轻量化设计：采用高强度合金钢与拓扑优化技术，在保证承载能力的前提下进一步减重20%（数据来源：Hansen Industrial Transmissions白皮书）。

七、结语

行星减速机凭借其结构优势与技术创新，已成为水泥辊压机高效、可靠运行的“核心动力单元”。未来，随着材料科学与智能控制技术的进步，其在水泥行业的应用潜力将进一步释放，为行业绿色转型提供关键技术支撑。

八、参考文献

SEW-EURODRIVE. (2022). Technical Manual for Planetary Gearboxes.

FLSmidth. (2021). Roller Press Performance Report.

中国建材联合会. (2023). 《水泥行业节能降碳技术路径白皮书》.

Hansen Industrial Transmissions. (2023). Next-Generation Planetary Gearbox Design.
