鼓形齿联轴器齿轮鼓形设计原理与精密加工技术研究

鼓形齿联轴器齿轮鼓形设计原理与精密加工技术研究

摘要

本文系统研究鼓形齿联轴器核心部件——鼓形齿轮的齿廓设计原理、几何建模方法及精密加工工艺体系。鼓形齿联轴器通过在齿长方向加工中凸弧形齿面，将传统直齿的线接触优化为面接触，显著提升了承载能力、角位移补偿能力和传动效率。研究表明，鼓形齿较同规格直齿承载能力提升15-20%，许用角位移由1°提高至1°30\’，传动效率高达99.7%，鼓形量通常控制在0.3-0.8mm范围内。文章从设计原理出发，深入分析了鼓度圆半径与齿廓曲率半径的数学关系，阐述了鼓形化齿面与齿顶修缘的协同设计策略；系统研究了成形磨削与展成磨削两种主要加工方法的技术特点、精度控制要点及适用场景；详细探讨了高强度合金钢的“调质+渗碳淬火”复合热处理工艺及表面强化技术；最后介绍了齿轮测量中心在鼓形齿三维形貌检测中的应用。通过设计、加工与检测技术体系的系统化整合，为高精度、高可靠性鼓形齿联轴器制造提供理论依据与技术参考。

引言

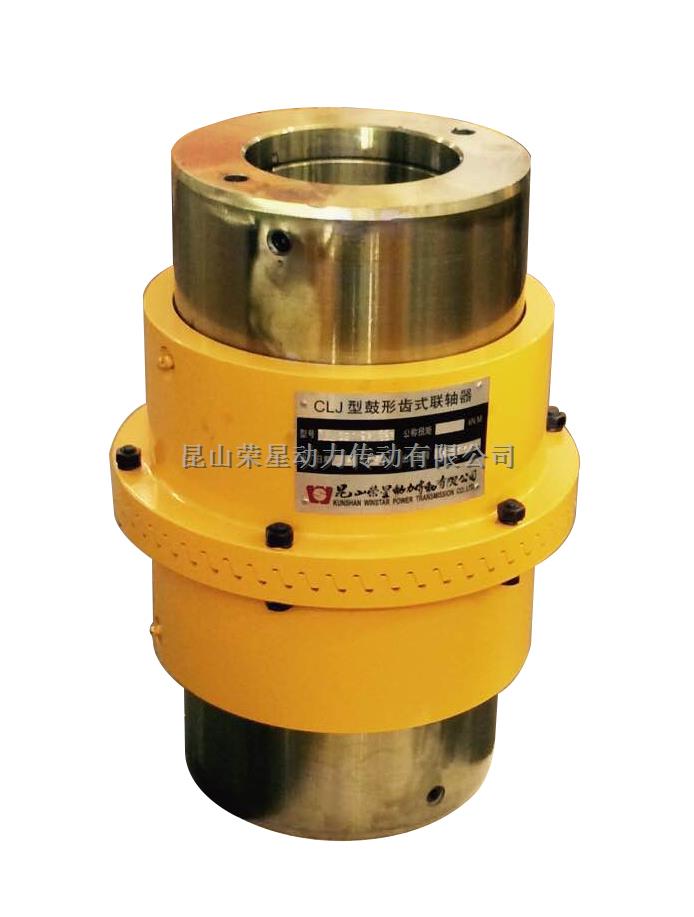

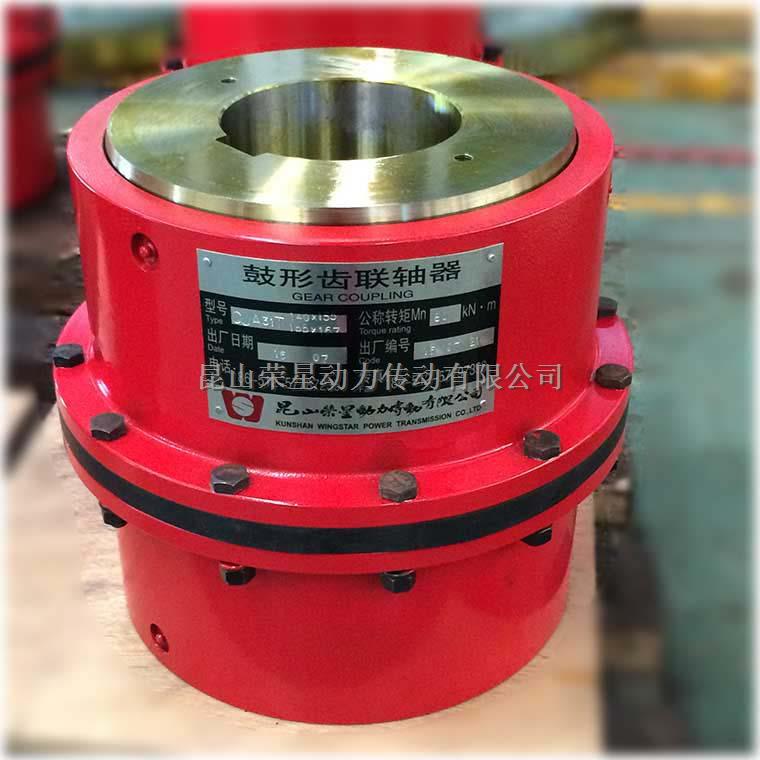

鼓形齿联轴器是工业传动系统中应用最为广泛的柔性联轴器类型之一，在冶金轧机、风电增速箱、矿山破碎设备、大型船舶推进系统等重载传动场合发挥着不可替代的作用。作为其核心传动部件的鼓形齿轮，通过沿齿宽方向加工成中凸弧形的特殊齿面，实现了齿面接触从线接触到面接触的根本性转变，这一技术革新从根本上改善了齿面接触条件，降低了齿端应力集中，延长了设备维修周期。

鼓形齿联轴器的技术优势源自其精巧的几何设计理念。与普通渐开线齿轮不同，鼓形齿在齿长方向具有“中间凸、两端收”的特殊廓形，这种结构使联轴器在工作过程中能够自动适应轴间的角向、径向和轴向偏差，从而在传动效率、承载能力和使用寿命等关键指标上全面超越直齿方案。鼓形齿的鼓形量（齿宽中点处的鼓起高度）直接决定了联轴器的偏差补偿能力，通常在0.3-0.8mm范围内，按ISO标准则为10-40μm。

然而，鼓形齿轮因其复杂的三维曲面特征，在加工和检测方面较传统直齿轮提出了更高的要求。鼓形齿廓的精确成形需要依靠数控磨齿设备实现复杂的砂轮轨迹运动，热处理变形控制和齿面精度保持亦是制造过程中的核心技术难题。近年来，随着六轴联动数控磨齿机、精密齿轮测量中心等高端装备的普及，以及渗碳淬火、激光淬火等先进热处理工艺的成熟，鼓形齿联轴器的制造技术水平持续提升。2025年发布的行业标准JB/T15078-2025《热连轧无头轧制精轧机组鼓形齿式联轴器》进一步规范了此类产品的技术要求和检验方法，为行业高质量发展提供了标准支撑。本文将从设计原理、加工工艺、热处理技术和精度检测四个维度，系统阐述鼓形齿轮的设计与制造技术体系。

一、鼓形齿联轴器齿轮的设计原理

1.1鼓形齿设计的基本理念与技术优势

鼓形齿是指在齿轮的齿长方向（齿宽方向）具有中凸弧形廓形的特殊齿型。这种设计的核心目的是改善齿轮在轴间存在倾角时的啮合条件。当两轴存在角向偏差时，传统直齿联轴器的外齿与内齿圈仅能在齿端形成局部线接触，导致应力高度集中，并加速齿端棱边的挤压磨损。鼓形齿通过沿齿宽方向加工出平滑的鼓形曲面，使齿面接触区域向齿宽中部集中，变线接触为面接触，从而均匀分布载荷、降低接触应力。

鼓形齿较同规格直齿具备以下技术优势：承载能力平均提高15-20%，许用角位移由直齿的1°提升至1°30\'（提高50%），在径向位移为零的工况下角位移补偿能力提升尤为明显；鼓形齿面改善了内外齿的接触条件，避免角位移工况下直齿齿端棱边挤压所致的应力集中，同步改善齿面摩擦和磨损状况，降低运行噪声，延长维修周期；外齿套齿端设计成喇叭形状，使内外齿的装拆十分便捷；鼓形齿联轴器的传动效率可达99.7%，显著优于多数其他类型联轴器。

1.2鼓形量、鼓度圆半径与齿廓曲率半径的数学描述

鼓形齿的核心设计参数包括鼓形量（鼓度）和齿廓曲率半径。鼓形量是指在齿宽中点处齿面的鼓起高度，通常以鼓度系数Cβ表示，Cβ=f/b，其中f为齿宽中点鼓起量，b为齿宽。在联轴器设计中，鼓形量一般控制在0.3-0.8mm范围内；在按ISO标准设计的齿轮应用中，鼓形量较小，约为10-40μm。

鼓形齿的齿廓曲面是三维空间的复杂曲面。在设计阶段，通常将齿宽截面上的齿廓曲线简化为圆弧进行建模计算，该圆弧应通过齿廓曲线上位于中截面和两端面的三点，并将该圆弧半径Rc定义为齿廓曲线的曲率半径。实际加工中，鼓曲线可以设计为由不同半径的多个弧段组成，以适应强度要求和减少内外齿厚度。根据加工方法的不同，齿廓曲线可以是椭圆形或双曲线，其中每个点曲率半径均不同，为简化计算通常假设齿宽截面上的齿廓曲线曲率半径相同，并以圆弧代替椭圆弧或双曲线。

对于鼓形齿的完整描述，通常还需引入位移圆的概念。当采用展成法加工鼓形齿时，刀具中心绕位移圆的圆心作圆弧运动，通过控制刀具中心轨迹的曲率来控制齿面的鼓形程度。位移圆半径R与鼓形量的大小密切相关，是决定最终齿面鼓形量的关键工艺参数。位移圆半径的选择直接影响加工出的齿面廓形，进而影响齿间载荷分配和接触性能。

1.3鼓形齿修形与抗干涉设计策略

鼓形齿联轴器在使用时往往存在轴间倾角，加之轮齿在载荷作用下的弹性变形影响，鼓形齿轮齿根部位可能与内齿圈发生齿廓干涉。为此，必须对轮齿进行修形处理。主要修形方法有两种：其一为对鼓形齿齿顶进行倒角修缘；其二是在齿顶修缘的基础上对内齿圈进行齿根清根，并加大齿根过渡圆角。

鼓形齿的修缘量需根据具体工况确定，其控制原则是避免与内齿圈齿根在工作过程中发生干涉。修缘高度的常用经验值为0.2-0.3倍模数（he≈0.2-0.3m），倒角角度可取35°、45°、50°、60°等多种规格。此外，为规避齿端边缘接触，需对轮齿端面进行棱边倒钝，并沿齿宽方向对轮齿进行修整处理，修整长度约3-5mm，修整量约0.1-0.2mm。

在齿向修形方面，除鼓形修整外，还包括齿端修薄等方式。其中鼓形修整通过对全齿长连续修削，使整个齿面均成为可用的有效齿面，相较齿端局部修薄，鼓形修整使载荷沿齿宽方向的分布更为均匀，是鼓形齿联轴器齿向修形的优先方案。

1.4有限元分析与齿面接触特性评价

随着CAE技术的发展，有限元仿真已成为鼓形齿联轴器设计优化的重要手段。通过建立高精度的鼓形齿联轴器内外全齿有限元模型，可以在不同轴间偏角条件下研究齿面的接触应力分布。典型的设计研究表明，模数和齿数是决定鼓形齿联轴器承载能力的基本参数，在不同轴间偏角工况下的接触状态有所差异。建立三维有限元分析模型时，需采用沿齿宽方向对齿廓形状连续变位的方法构建鼓形齿齿面，并依据空间坐标变换建立鼓形齿联轴器在倾角下工作时的完整装配关系。基于有限元分析的承载接触分析结果显示，合理的鼓形修形可有效改善齿面载荷分布，但过度的修形会导致接触应力值升高，需在设计阶段予以优化平衡。

二、鼓形齿的成形磨削加工技术

2.1成形磨削法：原理、装备与精度控制

齿轮的精密加工方法主要包括磨削、珩齿和剃齿等，其中磨齿加工主要用于淬硬齿轮的精加工。由于磨齿能够纠正齿轮在预加工过程中产生的各项误差，且能应对齿轮淬火后的热处理变形，因而加工精度远高于其他方法。磨削加工后的齿轮精度等级通常可达6级以上，齿面粗糙度Ra值控制在0.2-0.4μm范围内。

鼓形齿的成形磨削法（成型法）是通过砂轮修整器将砂轮工作面修整成与被加工齿轮齿槽廓形完全吻合的形状，然后砂轮沿齿线方向作往复进给运动完成逐齿加工。成形磨削法具有线接触磨削的技术特征，砂轮与齿面保持面接触状态，因此单位时间内材料去除量大，加工效率较高，且通过数控修整砂轮可灵活调整磨削轨迹，实现鼓形曲面的一次成形。采用六轴联动数控磨齿机和纳米级精度的砂轮修整器，成形磨削的径向进给精度可达±0.5μm，齿面粗糙度Ra值可降至0.1μm以下。

成形磨削法对砂轮修整精度和机床数控系统有极高要求，适用于对齿形精度要求严苛的重载或高速传动齿轮。该类加工方法已在冶金轧机鼓形齿和航空发动机传动联轴器的齿面精加工中得到成功应用。在大型鼓形齿（模数10mm以上、齿宽100mm以上）的磨削中，必须严格控制砂轮寿命与磨损补偿策略，以维持批产齿形的一致性。

2.2展成法磨削：蜗杆砂轮连续分度技术

展成法磨齿是基于螺旋齿轮或齿条与工件齿轮啮合原理的加工方法。在此过程中，蜗杆砂轮与工件之间通过连续分度展成运动实现齿面切削，蜗杆砂轮以齿条或配对齿轮的运动方式与工件相啮合，砂轮与齿面为点接触。展成法磨削可实现连续分度，生产效率高，特别适用于大批量生产。

对于鼓形齿的加工，需要在数控磨床上实现额外的砂轮径向进给运动，即砂轮在沿齿宽方向运动的同时沿工件径向作附加的圆弧进给，使磨削出的齿面沿齿长方向产生中凸鼓形。这种多轴联动技术对数控系统的插补精度要求极高。

展成法磨削的一个核心技术挑战是鼓形斜齿轮加工中不可完全避免的齿面扭曲效应。齿面扭曲产生的主要原因在于鼓形修形量越大、螺旋角越大，扭曲现象越严重，此时齿形在齿宽不同截面处产生渐进式变化。基于蜗杆砂轮磨削斜齿轮的修形扭曲问题，可选择减小齿向鼓形量、调整配对齿轮鼓形量或扭曲量等方法加以控制。经试验验证，这些措施可有效改善齿轮的承载能力和平稳性。

2.3磨削工艺参数优化与误差补偿

在磨削加工中，工艺参数的合理选择对齿轮精度和表面质量具有决定性影响。鼓形齿加工的参数优化主要涉及砂轮转速、磨削深度、进给速度等多个因素的综合匹配。砂轮与工件作变速且不连续展成运动时，磨削力不可避免会出现不均匀分布，产生磨削冲击，同时增加齿形误差。建立磨削工艺参数优化模型，探索磨削力的变化规律，通过砂轮修整消除齿形误差，是持续提升磨削精度和效率的关键攻关方向。

精密成形磨削时，砂轮的磨损状态直接影响齿形的重复精度。在单批次量产中，需要设定砂轮磨损补偿的周期性更新策略，并配合在线测量反馈动态调整磨削加工程序。对于多联磨齿这类高效率方案，还需分别控制砂轮安装位置，确保左右齿面轮廓对称，令齿宽截面上啮合区居中且无偏磨。

2.4电解与特种加工在鼓形齿成形中的应用

除常规磨削外，电解加工也是鼓形齿成形的可选工艺路径。电解工艺能够将齿形精度提高1-2级，表面光洁度提升2级。同时，径向剃齿刀修形与数控磨齿机床的联合应用，也为实现复杂鼓形廓形创造了更多工艺可能。

三、鼓形齿加工中的热处理与表面强化技术

3.1合金钢材质的热处理工艺路线

鼓形齿联轴器内外齿轮的常用材料为42CrMo或40CrNiMo等中碳合金钢，这些材料的综合力学性能优异，能够承受重载传动工况下的交变应力。对于采用42CrMo合金钢的内齿圈与外齿轴套，热处理的典型工艺流程为“调质处理+齿面渗碳淬火”。

调质处理包括淬火和高温回火两道工序。淬火加热温度控制在850-870℃，油冷后获得马氏体组织，基体硬度可达HRC58-62；回火温度控制在580-600℃，消除内应力，获得回火索氏体组织，调质后硬度调节至220-250HBW范围，使基体获得优良的综合力学性能。

在保证基体充分韧性的基础上，齿面需进行专门的硬化处理。渗碳淬火（880-900℃碳势保温+850℃二次淬火+180-200℃低温回火）可使齿面形成深度0.8-1.2mm的硬化层，表面硬度达到HRC58-62，且硬度分布均匀，无局部软点或裂纹。齿面硬度分布会影响齿面的磨损速率和抗胶合能力，必须确保整个齿面硬度均匀。对于重载工况，渗碳淬火后配合齿面喷丸处理，可将齿轮齿根疲劳强度提升约15%。

3.2渗碳淬火的变形控制策略

鼓形齿在渗碳淬火热处理过程中的变形控制是行业公认的技术难题，尤其对于长形薄壁零件和大模数齿轮，淬火热应力与组织应力叠加易导致齿形畸变或“腰鼓”变形，导致后续无法精密磨削到位，进而影响齿面廓形的一致性。常用控制措施包括在淬火前采用等温淬火以降低热应力；将热处理预留加工余量精确控制，确保渗碳后廓形的可磨削性；对形状复杂的内齿套可改用渗碳+感应淬火组合工艺替代整体淬火工艺，有效地解决薄壁件整体淬火的变形问题。此外，合理的淬火夹具设计和防氧化脱碳的气氛控制也至关重要，而热处理后的低温回火与深冷处理可有效消除齿轮的残余应力，进一步提高尺寸稳定性。

3.3表面强化技术对齿面性能的提升效应

为应对重载传动工况和高腐蚀环境，可在齿面硬度合格的基础上增加表面强化处理。对齿面进行激光淬火处理可形成0.8-1.2mm深层的硬化层（HRC58-62），配合表面纳米化抛光（Ra≤0.05μm），使齿面抗胶合能力提升约40%，齿轮整体寿命延长3倍。在某些易腐蚀工况中，可选择不锈钢材质并施以适当的固溶处理或冷作硬化处理，增强耐腐蚀性能，优化塑性，适应多种特殊工况。用于高温环境时，表面涂覆耐热涂层（如Al?O?）可有效防止齿面高温软化。

四、鼓形齿的精度检测与质量控制

4.1齿轮测量中心的检测方法与关键指标

鼓形齿联轴器对啮合精度与接触区位置的严格要求，决定了必须建立完备的检测体系。齿轮测量中心是一种高精度的四坐标测量系统（X、Y、Z、φ轴），通过连续扫描或点接触采样的方式，精确获取齿面三维形貌数据。齿轮测量中心可全面检测齿廓偏差（齿廓总偏差Fα、齿廓形状偏差ffα、齿廓倾斜偏差fHα）、螺旋线偏差（螺旋线总偏差Fβ、螺旋线形状偏差ffβ、螺旋线倾斜偏差fHβ）、齿距偏差（单个齿距偏差fpt、齿距累积总偏差Fp）以及径向跳动等关键性能参数，并可根据ISO1328标准自动评定齿轮精度等级。

对于鼓形齿轮的质量评定，螺旋线鼓度（Cβ）是一项关键检测指标，它直接评价沿齿宽方向的鼓形曲率是否达到设计要求。精密检测系统可完成鼓形偏差定量分析，推动加工工艺的持续迭代优化。

4.2啮合接触区检测与动态性能试验

除几何量检测外，啮合接触区检测是鼓形齿联轴器性能评价的重要手段。通常采用着色法或二维影像法对内外齿的接触印痕进行分析，接触区应在齿宽中部有足够分布面积，偏离接触或点接触都是设计失效或加工异常的典型体现。经过系统修鼓参数和侧隙优化设计后的鼓形齿联轴器，试验验证显示齿面接触区良好，未出现点接触现象。在复杂实际工况下，集成电涡流位移传感器与光纤光栅应变片的在线监测系统可实时追踪齿面接触状态，验证产品在真实受载下的啮合性能和传动效率。

五、结论

鼓形齿联轴器因齿轮在齿长方向呈中凸弧形，实现了从线接触到面接触的技术跨跃。其鼓形量在0.3-0.8mm范围（联轴器应用）或10-40μm（ISO标准齿轮），配合齿顶倒角修缘和齿端棱边倒角等多种修形措施，可消除应力集中、降低运行噪声，许用角位移能力较直齿提升50%，承载能力提升15-20%。鼓形齿的齿廓成形以鼓度圆半径与齿廓曲率半径等参数为数学基础，借助有限元接触分析和三维齿面仿真，可在设计阶段完成侧隙计算与啮合特性预判。成形磨削和展成法磨削是实现鼓形齿轮精密加工的两条主要工艺路线，六轴联动数控磨床与高精度砂轮修整技术可实现±0.5μm的径向进给精度，齿面粗糙度可控制在Ra0.1μm以下。采用“调质+齿面渗碳淬火”的复合热处理工艺可使齿面形成0.8-1.2mm的硬化层，表面硬度达HRC58-62，耐磨性提升30%；辅以激光淬火和喷丸等表面强化手段，齿面抗胶合能力和疲劳强度持续提升。齿轮测量中心与啮合接触区检测的标准化数据反馈，构成了“设计—加工—检测—修正”闭环质量保证体系。鼓形齿技术正向更精细的齿面微修形和智能化质量反馈控制方向持续演进。

参考文献

1.鼓形齿[EB/OL].百度百科,2025-11-19.

2.鼓形齿联轴器啮合精度技术解析与应用价值[EB/OL].泊头市华硕传动机械有限公司.

3.齿式联轴器设计要点[EB/OL].泊头市鑫程机械有限公司.

4.GICL鼓形齿式联轴器加工标准[EB/OL].

5.鼓形齿联轴器之鼓度圆半径和齿廓曲率半径[EB/OL].泊头市利君传动设备有限公司,2024-07-11.

6.齿轮参数对小型鼓形齿联轴器承载能力的影响[J].现代制造工程,2024.

7.鼓形齿联轴器关键技术及应用研究[D].2014.

8.汽车转向器摇臂轴非圆鼓形齿磨齿加工工艺优化研究[D].万方数据,2024.

9.齿面成形方法对鼓形齿联轴器齿形及其接触性能影响机制[J].重庆大学学报,2025(1):21-32.

10.加工：磨齿，珩齿，剃齿[EB/OL].知乎,2024-04-01.

11.JB/T15078-2025热连轧无头轧制精轧机组鼓形齿式联轴器[S].工业和信息化部,2025-05-09.

12.渐开线齿轮齿廓修形技术及其应用探讨[EB/OL].2024-09-02.

13.长型鼓形齿联轴器的热处理工艺是什么？[EB/OL].2025-07-23.

14.齿轮测量中心[EB/OL].百度百科,2024-09-30.

15.一种鼓形齿联轴器的侧隙设计方法[EB/OL].2024.

16.鼓形齿加工技术发展趋势分析[J].机械传动,2023.
