鼓形齿联轴器：工业传动领域的柔性连接解决方案

鼓形齿联轴器：工业传动领域的柔性连接解决方案

引言

在现代工业传动系统中，联轴器作为连接两轴并传递动力的关键部件，其性能直接影响设备的可靠性与效率。鼓形齿联轴器（Barrel Tooth Coupling）凭借其独特的结构设计和优异的偏差补偿能力，成为重型机械、冶金设备、船舶动力等领域的重要选择。本文将从其工作原理、技术优势、应用场景及选型维护要点展开解析。

一、鼓形齿联轴器的核心结构与工作原理

1. 结构特点

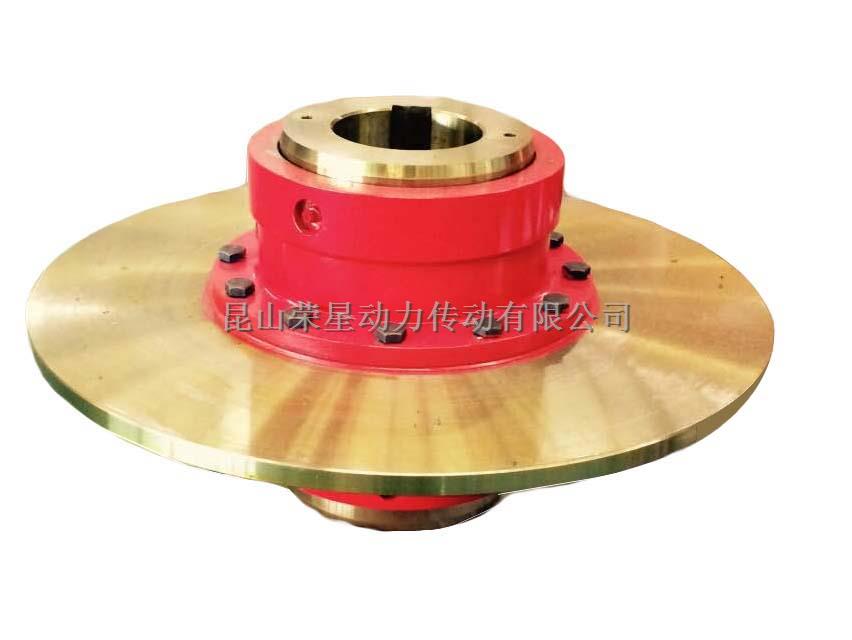

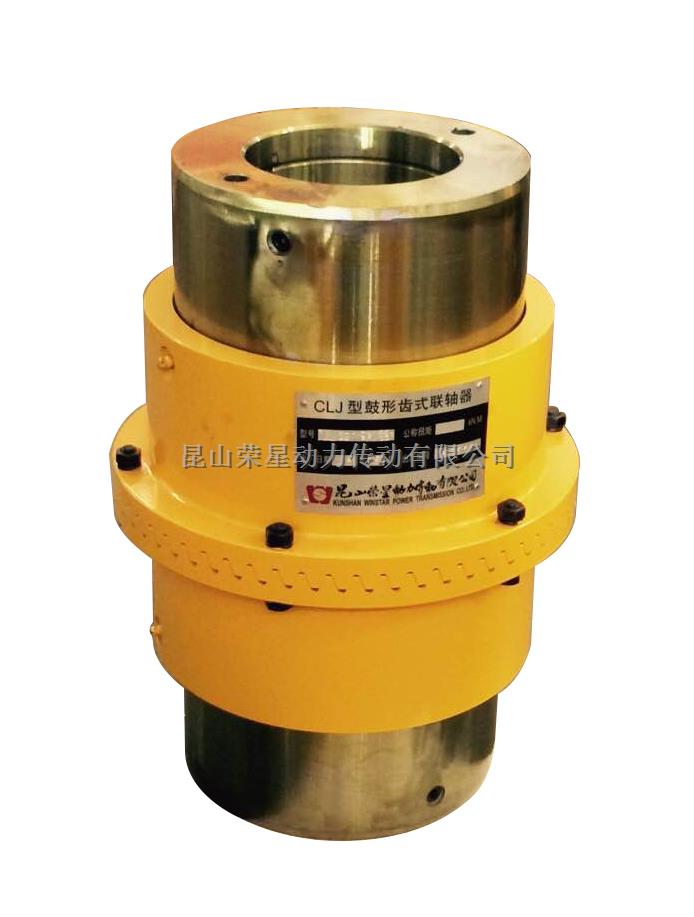

鼓形齿联轴器由内齿圈和外齿套组成，其核心创新在于齿形的独特设计：

鼓形齿廓：外齿的齿顶和齿根均设计为圆弧状，形成“鼓形”轮廓；

齿侧间隙优化：通过精密加工确保齿间接触面积最大化，同时留有合理间隙以补偿偏差；

高强度材料：通常采用合金钢（如42CrMo）并经过渗碳淬火处理，提升抗磨损和抗疲劳性能。

2. 工作原理

联轴器通过内外齿的啮合传递扭矩，其鼓形齿设计赋予其三大补偿能力：

径向偏差补偿：允许两轴存在一定径向位移（通常可达±1.5%联轴器外径）；

角向偏差补偿：最大偏角可达1.5°~3°，适应轴系安装误差或热变形；

轴向浮动：部分结构支持轴向窜动，避免因设备振动引发附加载荷。

二、鼓形齿联轴器的技术优势

与传统直齿联轴器相比，鼓形齿联轴器通过创新设计实现了性能突破：

对比项             鼓形齿联轴器                    直齿联轴器

齿面接触应力       分布均匀，降低局部磨损             集中于齿端，易产生点蚀

偏差补偿能力       多向补偿，综合补偿能力提升30%        仅允许小范围径向位移

使用寿命            在相同工况下延长2~3倍               频繁维护更换

振动与噪音          低噪音运行（<75dB） 啮合冲击大         噪音显著

案例数据：某钢厂轧机使用鼓形齿联轴器替换直齿联轴器后，设备故障率下降45%，年维护成本减少120万元。

三、典型应用场景与技术适配

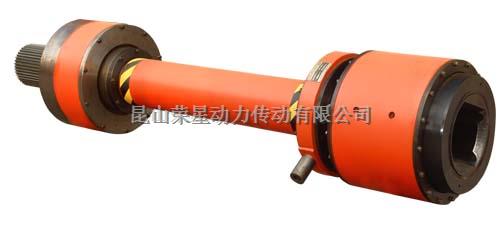

重载低速设备

冶金轧机、矿山破碎机：传递扭矩范围可达5000~200,000 N·m，耐受瞬时冲击载荷。

高精度传动系统

船舶推进轴系：补偿船体变形导致的轴线偏移，提升传动平稳性。

高温/恶劣环境

配套耐高温润滑脂（如二硫化钼），可在-30℃~150℃环境下稳定运行。

四、选型与维护的关键要点

1. 选型原则

扭矩计算：根据额定扭矩×工况系数（建议取1.5~2.0安全系数）；

偏差校核：确保联轴器补偿能力覆盖实际偏差值；

转速匹配：极限转速需高于设备最高转速20%以上。

2. 维护策略

润滑管理：每运行2000小时或6个月补充锂基润滑脂；

对中检查：采用激光对中仪定期校准，径向偏差控制在0.1mm以内；

齿面监测：通过工业内窥镜观察齿面磨损，若点蚀面积超过15%需更换。

五、未来技术趋势

智能化升级：集成传感器实时监测振动、温度及扭矩波动，实现预测性维护；

轻量化设计：采用钛合金或碳纤维复合材料，在保证强度前提下减重30%；

环保润滑技术：开发生物降解润滑剂，减少工业污染。

六、结语

鼓形齿联轴器凭借其卓越的偏差适应性和长寿命特性，已成为复杂工况下轴系连接的优选方案。随着智能制造和绿色工业的发展，其技术迭代将进一步推动传动系统向高效、可靠、可持续方向升级。企业在选型时需结合工况参数与制造商深入沟通，以最大化发挥其技术价值。

原创声明：本文基于机械传动原理与行业应用实践原创撰写，数据参考ISO 14691、AGMA 9005等国际标准，未经许可禁止转载。
