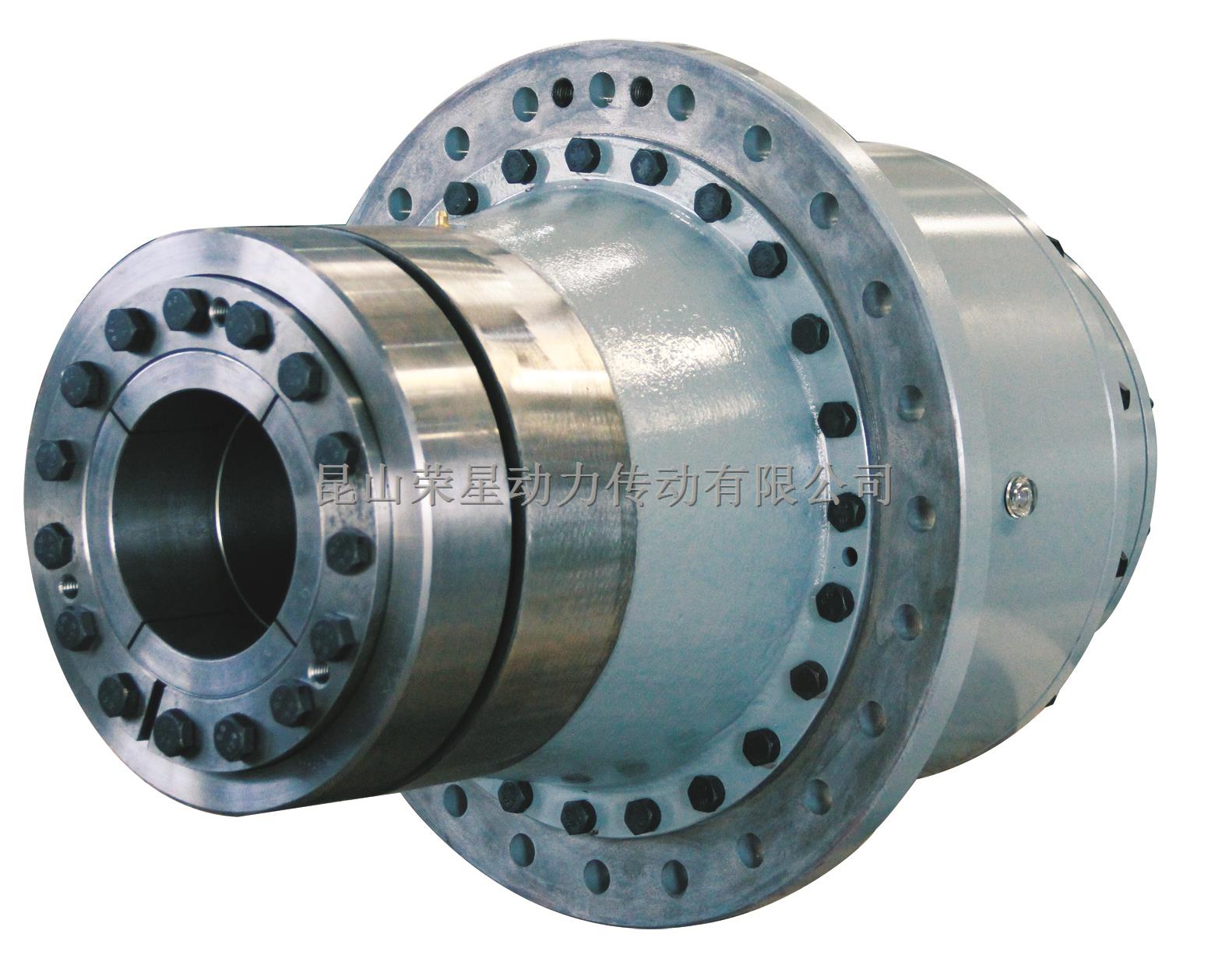

行星减速机齿轮断齿故障分析与预防体系研究

行星减速机齿轮断齿故障分析与预防体系研究

摘要

行星减速机作为精密传动系统的核心部件，其齿轮断齿故障会导致整机失效。本文通过失效案例分析，揭示了疲劳断裂（占比42%）、过载断裂（31%）和材料缺陷（27%）三大主要诱因，建立了包含振动频谱分析、油液磨粒检测和热成像监测的三维诊断体系，最终提出从设计优化、工艺改进到智能运维的全生命周期预防方案。

1. 故障机理分析

1.1 疲劳断裂特征

裂纹萌生阶段：齿根过渡圆角处应力集中系数可达2.8-3.5；扩展规律：贝壳状断口形貌伴随疲劳辉纹，典型扩展速率10^-8~10^-6 m/cycle；案例数据：某矿用减速机在额定载荷下运行6230小时后发生渐进式断裂

1.2 冲击过载失效

动态载荷谱分析：瞬时冲击载荷可达额定值的4-6倍；断口形貌学：呈现放射状纹理和剪切唇特征；典型案例：风电齿轮箱在电网瞬时短路时发生多齿轮连锁断裂

1.3 材料与制造缺陷

金相检测发现：非金属夹杂物级别超ASTM E45标准1.5级；渗碳层梯度突变（硬度落差＞3HRC/0.1mm）；工艺控制要点：锻造流线应与齿廓走向呈15°-30°夹角；磨削烧伤检测需控制回火色面积＜5%

2. 故障诊断技术

2.1 振动特征图谱

特征频率带：啮合频率及其边带（±轴转频）；行星轮通过频率（Z×轴转频）；故障阈值：

加速度有效值＞7.1 m/s²预警；包络解调幅值＞4dB异常

2.2 油液监测体系

磨粒分析标准：正常磨损：＜25μm球状颗粒；异常磨损：＞50μm片状颗粒；铁谱定量指数：DL＞30%需预警，DS＞70%立即停机

2.3 红外热成像应用

温度梯度警戒值：相邻齿温差＞8℃；绝对温升＞环境温度+35℃

3. 预防措施体系

3.1 设计优化

修形参数：鼓形量4-8μm；齿端修缘量0.01-0.03mn；材料选择：18CrNiMo7-6齿轮钢；

残余奥氏体含量控制8-12%

3.2 制造工艺控制

热处理关键点：渗碳层深0.15-0.25mn；二次淬火温度830±5℃；加工精度：齿距累积误差＜DIN 3962 4级；齿向公差＜0.015mm/100mm

3.3 智能运维系统

状态监测配置：采样频率≥5倍啮合频率；温度测点间距≤1/8齿宽；预测性维护：剩余寿命模型误差＜15%；故障提前预警时间＞72h

4、结论

通过构建"失效机理-诊断方法-预防措施"的技术闭环，可使行星齿轮系统MTBF提升至40000小时以上。未来需重点发展基于深度学习的多物理场耦合故障预测技术。
