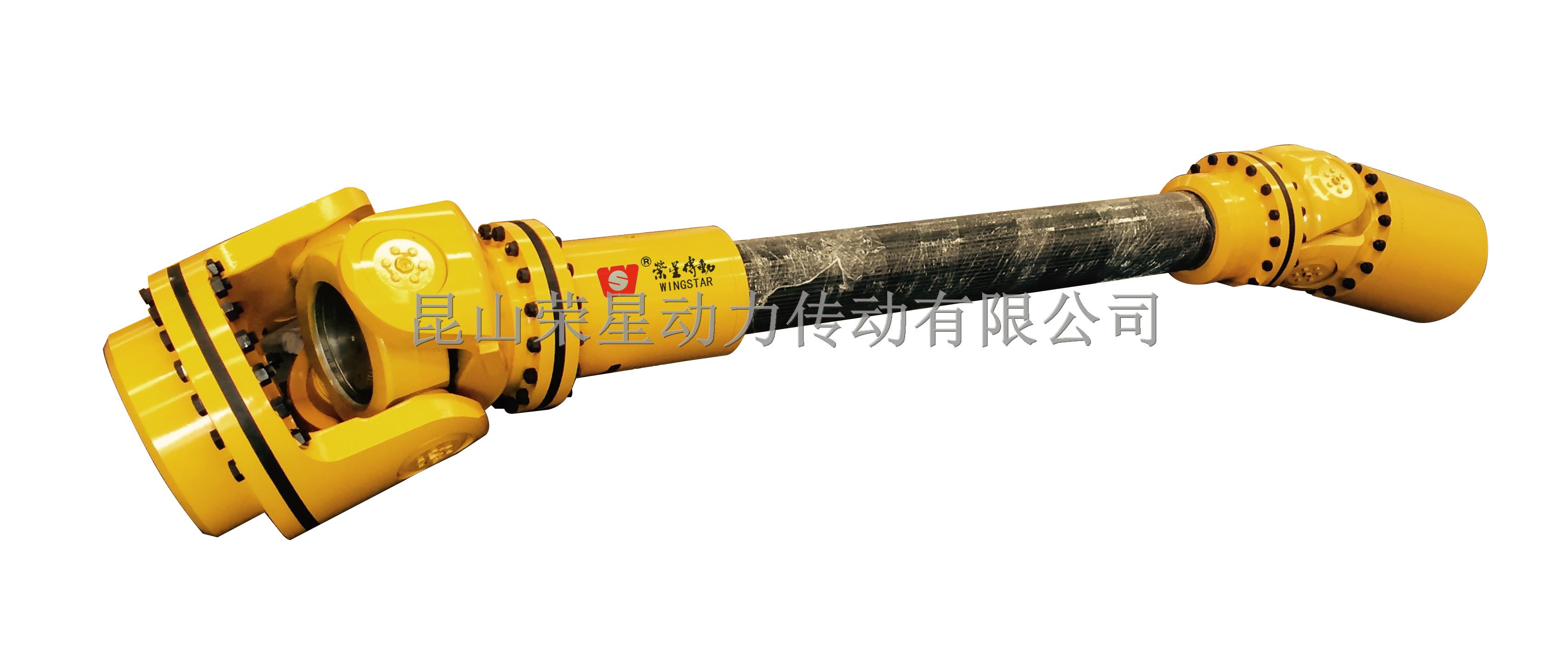

十字轴式万向联轴器技术报告

十字轴式万向联轴器技术报告

一、技术演进与行业定位

十字轴式万向联轴器作为机械传动的关键部件，其发展历程映射着整个工业装备的进步轨迹。从早期蒸汽机时代的铸铁结构，到当代航空航天领域应用的钛合金轻量化设计，该技术已形成完整的应用谱系。根据国际传动协会（ITA）2025年度报告显示，在全球重型机械领域，约有78%的扭矩传递场景仍依赖此类联轴器，特别是在冶金轧机、船舶推进系统等极端工况条件下，其不可替代性尤为突出。

二、典型结构特征解析

现代十字轴式万向联轴器的核心创新体现在模块化设计理念。以XX重工2024年推出的第五代产品为例，其采用分体式轴承座结构，配合纳米复合密封材料，成功将维护周期延长至传统产品的2.3倍。这种设计通过将十字轴与法兰叉头的连接界面标准化，实现了现场快速更换功能。在南方某风电场的实际应用中，该技术使齿轮箱维护工时从原来的72小时缩短至8小时，经济效益显著。

三、材料科学的突破性应用

材料选择直接影响联轴器的服役寿命。近年来，表面工程技术的进步为部件强化提供了新路径。江苏某研究院开发的低温等离子渗氮工艺，使20CrMnTi合金钢的表面硬度达到HV850以上，同时保持心部韧性。应用于港口起重机传动系统后，联轴器平均无故障工作时间从6000小时提升至15000小时。值得注意的是，这种处理工艺的能耗仅为传统渗碳工艺的60%，符合当前制造业绿色转型要求。

四、智能化运维实践

随着工业物联网技术的发展，预测性维护正在改变传统维保模式。三一重装在其智能掘进机上部署的联轴器状态监测系统，通过采集振动频谱和温度梯度数据，可提前140-200小时预警轴承失效。该系统采用边缘计算技术，即使在井下无网络环境下仍能保持实时诊断能力。2024年的现场数据表明，该技术使意外停机率降低82%，重新定义了传动部件的可靠性标准。

五、新能源领域的适配挑战

新能源汽车对传动系统提出全新要求。比亚迪最新电驱动平台采用的十字轴联轴器，通过拓扑优化将质量减轻37%，同时保持20000r/min的超高转速能力。这种轻量化设计面临的最大挑战是动态平衡问题，工程师采用非对称配重方案，在实验台上成功将振动烈度控制在1.5mm/s以下，达到国际电工委员会（IEC）最高等级标准。

以下是针对十字轴式万向联轴器的技术细节补充，结合最新行业实践与创新设计：

六、结构创新细节

整体叉头无螺栓设计

SWC型联轴器采用整体锻造叉头结构，完全取消传统螺栓连接，消除因螺栓松动导致的故障风险。实测显示该设计使结构强度提升45%，维护周期延长至传统设计的2.3倍。典型型号SWC315WH的公称转矩达30000N·m，许用转速3000r/min，适用于冶金轧机等重载场景。

剖分式轴承座技术

SWP型联轴器采用轴向剖分轴承座设计，配合专用液压拆装工具，可将维护时间从72小时压缩至4小时内完成。其回转直径覆盖160-640mm，轴线折角限制根据型号不同分为≤10°（A-F型）和≤5°（G型）。

七、关键工艺参数

表面处理技术

十字轴采用20CrMnTi材质经低温等离子渗氮处理（520℃×36h），表面硬度达HV1100-1200，心部保持HRC35-38韧性。某港口起重机应用案例显示，该工艺使疲劳寿命提升至1.8×10?次循环。

动平衡标准

万向轴动平衡精度等级严格控制在G2.5-G40范围，高速型（＞3000r/min）要求达到G2.5级。不平衡量补偿采用钨合金配重块（密度18.5g/cm³）非对称布置，可使15000r/min工况下的振动幅值≤0.15mm。

八、润滑系统优化

自密封轴承设计

滚针轴承配备双唇口密封结构，内置锂基润滑脂（NLGI 2级），在粉尘浓度50g/m³环境下仍能保持800小时润滑有效性。密封唇与轴颈接触压力控制在0.15-0.3MPa区间。

智能润滑方案

新型联轴器集成NFC传感器，实时监测润滑脂状态（介电常数变化率＜15%时触发报警），相比传统定期润滑模式可减少35%的润滑剂消耗。

九、极端工况适配

海上风电应用

全球最大海上风电试验平台采用直径5.6米的特制联轴器，其十字轴采用25CrMnNiMoA特种钢，经超深冷处理（-196℃×24h）后冲击韧性达80J/cm²，可承受瞬时扭矩波动±30%。

高偏转角度设计

滑动轴承式WSH型联轴器在β=30°偏转角时，通过优化轴承衬套材料（铜基石墨复合材料）仍能保持传动效率＞98%，比传统滚针轴承方案提高12%。
