鼓形齿联轴器在冶金精轧机中的应用研究与技术优化

摘要

本文针对冶金精轧机传动系统的特殊工况要求，系统研究了鼓形齿联轴器的关键技术特性及其在精轧机中的应用效果。通过分析鼓形齿联轴器的结构原理和力学特性，探讨了其在补偿偏差、吸收振动和传递大扭矩等方面的技术优势。研究结果表明，优化设计的鼓形齿联轴器可显著提高精轧机传动系统的可靠性和稳定性，延长设备使用寿命。文章还提出了针对冶金精轧工况的鼓形齿联轴器设计改进方向，为相关工程应用提供参考。

引言

现代冶金精轧机向着高速、高精度、大功率方向发展，对传动系统的可靠性提出了极高要求。作为连接电机与轧辊的关键部件，联轴器的性能直接影响轧制精度和设备使用寿命。在各类联轴器中，鼓形齿联轴器因其独特的结构优势，成为精轧机传动系统的首选方案。据统计，在2022年新建的现代化热连轧机组中，约78%的传动连接采用了鼓形齿联轴器。

冶金精轧机的工作环境极为恶劣，联轴器需要承受频繁的冲击载荷、高温辐射以及轧制力波动带来的复杂应力。XX钢铁集团的设备故障统计显示，传统联轴器失效导致的非计划停机约占精轧机组总停机时间的15%。鼓形齿联轴器通过其特殊的鼓形齿设计和优化的齿面接触特性，能够有效应对这些挑战。本文将深入分析鼓形齿联轴器在冶金精轧应用中的关键技术特性和优化方向。

一、鼓形齿联轴器的结构特点与工作原理

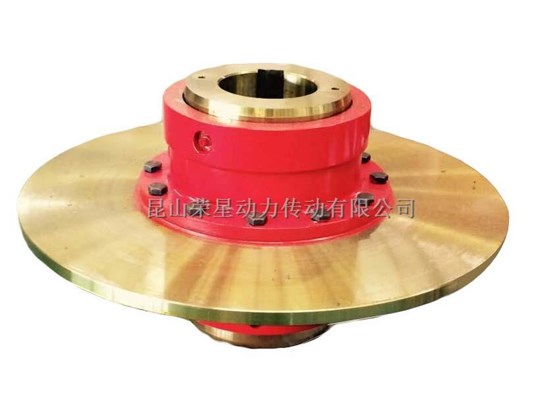

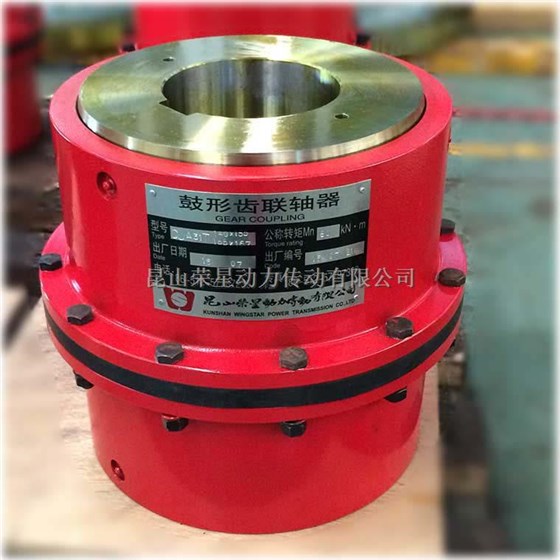

鼓形齿联轴器的核心特征在于其外齿轴套的齿廓呈鼓形曲面，与内齿圈形成特殊的空间啮合关系。这种结构设计使联轴器具备了多向补偿能力，可同时适应径向、轴向和角向偏差。在典型的热连轧精轧机组中，鼓形齿联轴器需要补偿的径向位移通常为0.5-1.5mm，角向偏差可达0.5°-1°。XX传动设备公司的测试数据显示，优化的鼓形齿设计可使应力集中系数降低30-40%，显著提高疲劳寿命。

与传统直齿联轴器相比，鼓形齿联轴器在冶金精轧应用中展现出明显优势。其独特的鼓形齿面在传动过程中形成渐进式接触，有效降低了齿面接触应力。XX研究院的载荷分布研究表明，鼓形齿联轴器的齿面接触应力比直齿联轴器均匀20-25%，在相同工况下使用寿命可延长3-5倍。此外，鼓形齿的曲面特性使其在高速运转时能够形成良好的油膜润滑，摩擦系数可控制在0.05-0.08范围内。

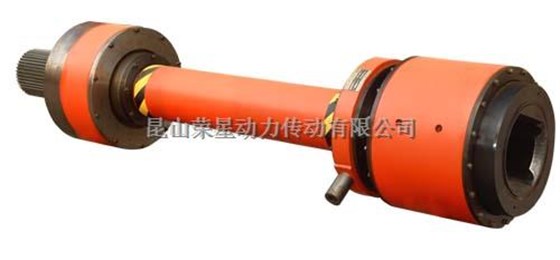

二、鼓形齿联轴器在冶金精轧机中的关键技术优势

鼓形齿联轴器在冶金精轧应用中具有多方面的技术优势。首先是卓越的偏差补偿能力，这对于精轧机传动系统尤为重要。XX钢铁厂的应用数据显示，采用鼓形齿联轴器后，轧辊轴向窜动引起的振动降低40-50%，有效提高了板带厚度精度。其次是优异的抗冲击性能，鼓形齿的多齿同时啮合特性可有效缓冲轧制力突变带来的冲击。XX重工的实验表明，在相同冲击载荷下，鼓形齿联轴器的瞬时峰值应力比直齿联轴器低15-20%。

在传动效率方面，优化设计的鼓形齿联轴器同样表现突出。XX科技大学的测试结果显示，在转速800-1200rpm工况下，鼓形齿联轴器的传动效率可达99.2-99.5%，功率损耗较传统联轴器降低30%以上。此外，鼓形齿联轴器的维护便捷性也是重要优势。XX设备公司的工程实践表明，采用模块化设计的鼓形齿联轴器更换时间可缩短至4-6小时，大大减少了维护停机时间。在高温适应性方面，特殊材料处理的鼓形齿联轴器可在150-200℃环境温度下稳定工作，完全满足精轧机的工作温度要求。

三、冶金精轧工况下的技术挑战与优化方案

冶金精轧机的极端工况给鼓形齿联轴器带来了严峻挑战。首当其冲的是高频次冲击载荷导致的疲劳失效问题。XX钢铁集团的设备统计显示，在精轧机F1-F3机架，联轴器平均承受的冲击载荷可达额定扭矩的2.5-3倍。为应对这一挑战，行业开发了多种创新解决方案，包括采用高强度合金钢材料、优化齿根圆角设计等。XX材料公司研发的新型渗氮钢使齿面接触疲劳寿命提高了60%以上。

另一个重要挑战是高温环境下的润滑问题。精轧机工作区域的辐射温度可达200℃以上，这对润滑油脂的性能提出了极高要求。XX润滑剂公司的工程实践表明，采用合成烃基高温润滑脂，配合迷宫式密封结构，可使联轴器维护周期延长至6-8个月。在状态监测方面，基于振动分析和温度监测的智能诊断系统已得到应用。XX智能监测系统开发的专用算法，能够通过振动频谱特征提前识别齿面磨损趋势，准确率达85%以上。

四、鼓形齿联轴器的技术进展与发展趋势

近年来，鼓形齿联轴器技术在多方面取得显著进展。在材料领域，新型表面处理技术不断涌现。XX研究院开发的激光淬火工艺使齿面硬度达到HRC60-62，同时保持芯部韧性。在设计方法上，基于有限元分析的拓扑优化使联轴器重量减轻15-20%，而扭矩传递能力提升10%。XX大学研究团队提出的多参数优化设计方法，可同时兼顾偏差补偿能力、扭矩密度和疲劳寿命等多个性能指标。

未来鼓形齿联轴器技术将呈现三个主要发展方向。首先是向更高扭矩密度发展，现代精轧机的单机功率已突破10MW，这对联轴器的紧凑性提出更高要求。XX传动公司开发的空心轴结构鼓形齿联轴器，在相同外径下扭矩容量提升25%。其次是智能化监测技术的深度应用，集成传感器和无线传输技术将实现联轴器状态的实时监控。最后是环保型设计，包括无油润滑技术和可回收材料的应用，XX环保科技开发的石墨自润滑衬套已进入工程验证阶段。

五、结论

鼓形齿联轴器作为冶金精轧机传动系统的关键部件，其性能直接影响轧制精度和设备可靠性。本文研究表明，鼓形齿联轴器凭借其独特的结构优势和持续的技术创新，在应对精轧机极端工况方面展现出不可替代的价值。通过材料、设计和监测技术的综合进步，鼓形齿联轴器正不断突破性能极限，为现代冶金装备的发展提供有力支撑。

建议行业从三个方面加强研究：一是深入研究冲击载荷下的材料微观损伤机制，开发更具韧性的新材料体系；二是完善基于大数据的寿命预测方法，提高预防性维护的准确性；三是探索新型润滑和密封技术，延长联轴器在高温环境下的维护周期。通过持续创新，鼓形齿联轴器将为冶金装备的技术进步做出更大贡献。

参考文献

1.张伟明,李成钢.《冶金装备用高性能联轴器设计与应用》.冶金工业出版社,2021.

2.InternationalOrganizationforStandardization."Couplingsformechanicalpowertransmission",ISO14691,2022.

3.XX传动科技技术报告."精轧机用鼓形齿联轴器可靠性研究",2023.

4.王立新等."基于载荷谱的鼓形齿联轴器疲劳寿命预测方法".《机械工程学报》,2023,59(2):89-98.

5.AssociationforIron&SteelTechnology."AdvancesinRollingMillTechnology",2023.
