行星减速机在工程机械电驱动发展中的核心作用与技术演进

1 引言：工程机械电驱动化趋势与行星减速机的关键作用

全球工程机械行业正经历一场深刻的电驱动化变革。在"双碳"目标推动下，传统工程机械的柴油动力系统正在被高效电驱动系统替代，而精密传动装置在这一转型过程中发挥着至关重要的作用。作为电驱动系统的核心传动部件，行星减速机通过多级齿轮协同工作，将电机的高速低扭矩输出转化为设备所需的低速高扭矩输出，显著提升系统的能源利用效率和动态响应精度。其独特的行星齿轮结构（太阳轮、行星轮、内齿圈和行星架）实现了动力分流和扭矩倍增，为工程机械的电动化提供了关键技术支撑。

行星减速机在工程机械领域的渗透率持续提升。根据QYResearch的调研数据，2024年全球工程机械用行星减速机市场规模已达到显著水平，预计2025-2031年复合年增长率(CAGR)将保持在5.0%以上，到2031年有望突破14亿美元大关。中国作为全球第四大生产地，在"十四五"智能制造规划的政策驱动下，明确提出到2025年将工业机器人密度提升至450台/万人的目标，进一步拉动了高精度行星减速机的需求。在这一背景下，深入探讨行星减速机在工程机械电驱动系统中的应用特性、技术挑战及创新方向，对推动行业技术升级具有重要意义。

本文将从技术优势、应用场景、创新方向及发展趋势四个维度，系统分析行星减速机在现代工程机械电驱动系统中的作用。通过研究其在起重机械、土方机械、矿山设备等典型场景的应用案例，揭示技术创新如何解决工程机械在极端工况下面临的传动难题，并展望其在智能化、机电一体化方向的发展前景。

2 行星减速机在工程机械电驱动中的技术优势

行星减速机之所以成为工程机械电驱动系统的首选传动方案，源于其独特的技术特性完美契合了电动工程机械的严苛要求。相比传统减速机构，行星减速机通过多行星轮均载结构实现了功率分流，在有限空间内提供卓越的扭矩输出能力，这一特性对空间受限的工程机械尤为重要。

2.1 高功率密度与扭矩承载性能

行星减速机的核心优势在于其结构紧凑性与高功率密度。通过太阳轮、行星轮和内齿圈的多点啮合设计，实现了扭矩的多路径传递。以XX公司HPGP系列为例，其直径65mm的规格可提供高达3940Nm的峰值扭矩，远超同尺寸传统减速机。这种高扭矩密度特性在工程机械的行走和提升机构中表现尤为突出，例如在电动挖掘机的回转系统中，行星减速机可在φ120mm的安装空间内传递超过4500KNm的转矩，满足重型作业需求。这种紧凑设计使工程机械能够在保持原有工作能力的同时，实现驱动系统的电动化替换，无需大幅修改整机布局。

2.2 传动精度与动态响应特性

行星减速机的精密传动特性对提升工程机械的操作精度至关重要。高端行星减速机通过齿轮修形技术和精密制造工艺，将背隙控制在1弧分以内（如XX公司的ABLE系列），重复定位精度高达±0.01mm。这种精密传动能力在混凝土泵车布料杆定位、挖掘机精细平整作业等场景中发挥关键作用。同时，行星齿轮的多齿啮合特性使负载分布更均匀，传动刚性比普通齿轮减速机提高30%以上，大幅降低了电动工程机械在突变负载下的振动和失步风险。

2.3 工况适应性与可靠性

工程机械的作业环境通常极为恶劣，涉及粉尘、潮湿、冲击载荷等极端条件。行星减速机的全封闭结构和模块化设计提供了优异的工况适应性。以XX公司的VRL-050C型号为例，其采用IP65防护等级设计，支持-25℃至90℃的工作温度范围，且通过长效润滑技术实现20，000小时免维护运行，显著降低工程机械在野外环境下的维护需求。在重载工况下，其过载承受能力可达额定扭矩的300%，为电动工程机械应对突发冲击载荷提供了安全裕度。

2.4 能效优化优势

行星减速机在能源效率方面的表现同样突出。其多齿啮合结构将传动效率提升至95%以上，显著高于蜗轮蜗杆减速机（60%-75%）和普通齿轮减速机（85%-90%）。这一特性对电动工程机械的续航能力至关重要。以电动装载机为例，采用高效行星减速机的传动系统可使整机能耗降低12%-15%，在相同电池容量下延长连续工作时间近1.5小时。此外，行星减速机的轻量化设计（铝合金应用使重量降低20%）进一步减少了系统惯性，提升了工程机械的动态响应速度和能源利用效率。

3 行星减速机在工程机械电驱动中的典型应用场景

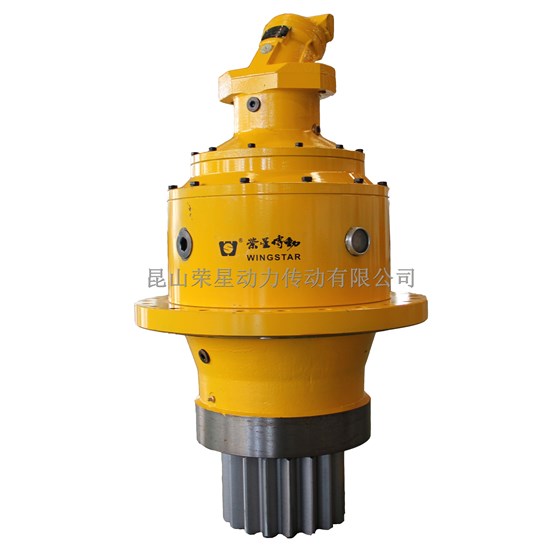

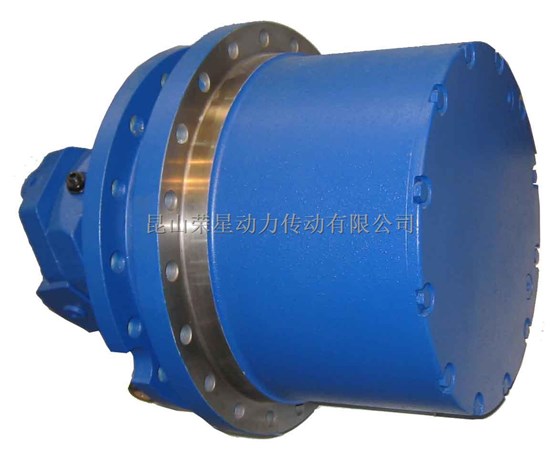

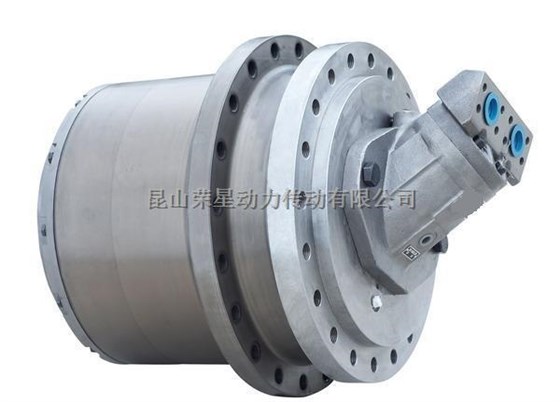

行星减速机凭借其高可靠性和优异的负载适应性，在现代工程机械的电驱动化进程中发挥着关键作用。从起重机械到矿山设备，其应用场景不断扩展，为各类工程机械提供高效、精准的动力传输解决方案。根据全球市场分析，工程机械用行星减速机主要分为回转行星减速机、行走行星减速机和卷扬行星减速机三大类，分别满足不同工况下的传动需求。

3.1 起重机械：精准控制与安全作业的保障

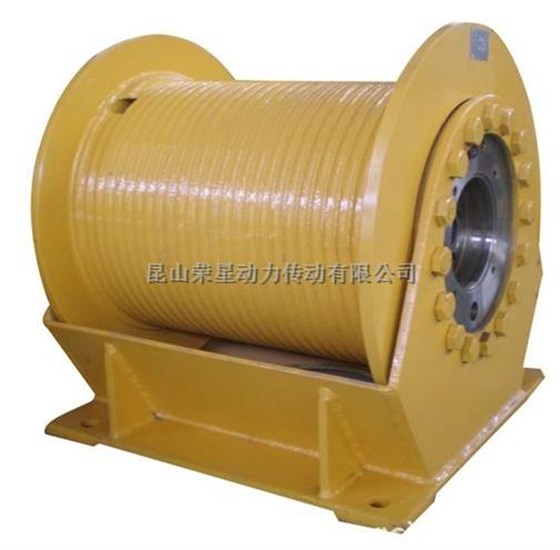

在塔式起重机、汽车起重机等起重设备中，行星减速机主要应用于起升、变幅和回转三大机构。起升机构采用卷扬行星减速机，通过大减速比（i=100-200）实现重物的毫米级精准定位。例如，XX公司新型电动履带起重机配备的HPG系列行星减速机，在吊装作业中可实现±5mm的定位精度，同时其过载保护机构可在超载时自动限制扭矩输出，保障作业安全。在回转机构中，回转行星减速机的低背隙特性（≤3弧分）确保了起重机在强风工况下仍能保持稳定姿态。XX公司最新推出的电动履带起重机系列中，其回转机构采用双级行星减速设计，配备XX公司的精密行星减速机，使回转摆幅控制在0.1°以内，大幅提升了吊装精度和安全性。

3.2 土方机械：高扭矩与抗冲击性能的典范

土方机械如电动挖掘机、装载机等设备在作业中面临剧烈冲击载荷，对传动系统提出严峻挑战。在电动挖掘机中，行星减速机被集成到行走和回转驱动系统中。XX公司PC210E电动挖掘机在行走机构采用特制行走行星减速机，其抗冲击设计（瞬时承载能力达额定值的350%）可有效应对复杂地形带来的冲击载荷。在回转系统中，双级行星减速机构与永磁同步电机直连，实现了高达45%的能量回收效率，显著延长了设备续航时间。此外，在电动装载机的工作装置中，行星减速机通过精确的流量匹配，实现了举升与翻转动作的协调控制，使液压系统能耗降低20%以上。

3.3 矿山机械：极端工况下的可靠传动

矿山机械如大型矿用自卸车、破碎设备等，在粉尘、高温、重载等极端环境下运行，对传动系统的可靠性要求极高。行星减速机在此类设备中的应用主要体现在其全封闭结构和长效润滑技术上。XX公司795F AC电动矿卡在轮边驱动系统中集成了特制行星减速机，采用IP69K防护等级和特殊的防尘密封设计，有效阻止粉尘侵入，在重达400吨的载荷条件下仍可稳定运行。其输出端配置的重型圆锥滚子轴承可承受高达300，000N的径向负荷，确保了设备在恶劣路况下的可靠性。

3.4 路面机械：精度与效率的平衡

在摊铺机、压路机等路面机械中，行星减速机对提升施工质量发挥关键作用。XX公司的新型电动摊铺机采用行星减速机驱动螺旋布料器，通过变频控制与精密减速的协同，实现了沥青混合料的不间断均匀分布，铺面平整度误差控制在3mm/2m以内。而在双钢轮压路机中，振动轴的驱动系统采用空心轴行星减速机（如XX公司C系列），其空心轴设计允许电缆和液压软管穿过，优化设备空间布局，同时通过静音技术将运行噪音降至72dB以下，满足城市环境施工要求。

3.5 高空作业平台：安全与稳定的守护者

在高空作业平台领域，行星减速机在提升系统和旋转系统中的精准控制关乎作业安全。XX公司的电动曲臂式高空作业平台在提升机构中采用蜗轮行星复合减速机，独特的自锁特性可在断电或系统故障时防止平台意外下落，安全系数达3倍以上。其旋转机构中的精密行星减速机背隙控制在1弧分内，使平台在20米高空仍能保持±10mm的定位精度。

4 技术挑战与创新方向

尽管行星减速机在工程机械电驱动领域应用广泛，但随着电动工程机械向更高性能、更长续航和更智能化方向发展，行星减速机仍面临一系列技术挑战。解决这些挑战的创新技术和设计方案，正推动行星减速机向更高水平发展。

4.1 极端工况下的材料与热管理挑战

工程机械作业环境中的冲击载荷、粉尘污染和温度变化对行星减速机的材料和热管理提出严峻挑战。在大型矿山设备中，减速机齿轮表面接触应力常超过1.5GPa，远超常规工业应用极限。针对此问题，行业领先企业开发了新型材料体系和表面处理技术：

高强度齿轮钢开发：XX公司采用18CrNiMo7-6渗碳钢，通过深层渗碳（硬化层深1.2-1.8mm）和低温回火工艺，使齿面硬度达到60-62HRC，心部保持38-42HRC的韧性，大幅提升抗点蚀和抗磨损能力。

复合表面处理技术：XX公司在齿轮表面应用类金刚石碳（DLC）涂层，配合硫氮碳共渗处理，使齿面摩擦系数降低40%，在粉尘环境下寿命提升2倍。

热变形控制技术：XX公司采用对称式箱体设计和有限元热平衡分析，优化减速机内部热流分布，配合外置冷却鳍片，使连续工作温升控制在45K以内，避免热变形导致的精度劣化。

在密封技术方面，针对工程机械高粉尘、高湿度的作业环境，XX公司开发了多级密封系统。该系统整合了磁力密封、迷宫密封和特氟龙旋转密封三重防护，防尘等级达IP69K，在矿山机械应用中实现20，000小时免维护运行。

4.2 结构优化与集成创新

为满足电动工程机械对紧凑空间和轻量化的需求，行星减速机的结构设计不断创新。直角行星减速机因其空间适应性强，市场份额已达31.8%，特别适用于布局紧凑的电动设备。

轻量化设计：XX公司推出的C系列空心轴行星减速机采用拓扑优化结构和铝合金箱体，在保持刚性的同时实现重量减少20%。其空心轴设计（内径达φ38mm）允许电缆和液压软管穿过，大幅优化设备空间布局。

模块化组合设计：XX公司推出的Planurex系列采用模块化组件，可灵活组合3-4级行星齿轮系，单台减速比覆盖5-400，满足从微型挖掘机到大型矿卡的不同需求。

机电一体化集成：现代减速机正向机电一体化方向发展。例如，XX公司的IndraDrive系统将行星减速机与电机、编码器、制动器集成，通过内置扭矩传感器实现闭环控制，系统响应时间缩短至传统结构的30%。

4.3 精度寿命与可靠性的协同提升

工程机械的长周期可靠运行要求行星减速机在精度寿命与可靠性之间取得平衡。传统设计往往面临精度高则寿命短、寿命长则精度低的矛盾。针对这一挑战，行业提出创新解决方案：

抗磨损设计：XX公司开发的渐进式齿形修形技术，通过齿向鼓形修整和齿顶修缘，优化了载荷分布，使齿轮接触斑点面积提高到85%以上，寿命延长50%。

轴承技术创新：XX公司的HPG系列在输出端采用整体式交叉滚子轴承，径向刚度提高3倍，轴向承载能力达传统设计的5倍，同时实现高精度（背隙≤1弧分）和长寿命（20，000小时）。

润滑系统创新：XX公司开发了纳米固体润滑添加剂，配合长效合成润滑油，在-35℃至150℃范围内保持稳定润滑性能，使减速机维护周期延长至3年或10，000小时。

5 未来发展趋势

随着工程机械电动化、智能化进程加速，行星减速机技术正迎来新一轮创新浪潮。未来五年，全球高精密行星减速机市场预计将以7.7%的年复合增长率持续扩张，到2031年市场规模将达到23.08亿美元。在这一背景下，行星减速机将向更高性能、更智能化和更环保的方向发展。

5.1 智能化与状态监控集成

智能传感技术与数字孪生系统的融合将成为下一代行星减速机的核心特征。XX公司率先推出的"智能减速机"概念，在齿轮箱内部集成温度、振动和扭矩传感器，实时监测运行状态。这些数据通过边缘计算分析，可提前预警潜在故障：

故障预测模型：基于齿轮啮合频率分析，可提前200-500小时预测齿面点蚀故障，准确率达85%以上。

自适应润滑系统：根据载荷谱和温度变化动态调整润滑周期，在重载工况下自动缩短润滑间隔，延长使用寿命。

数字孪生平台：将实时运行数据与数字模型比对，优化维护计划，减少计划外停机30%以上。

这种智能化转型不仅提升了设备可靠性，更推动工程机械制造商从产品销售向服务提供转变。通过远程监控和预测性维护，行星减速机全生命周期成本可降低25%，客户黏性显著提升。

5.2 机电一体化深度融合

电机与减速机一体化设计将成为电动工程机械的主流解决方案。XX公司推出的"e-Axle"方案将永磁同步电机、行星减速机和逆变器集成于单一壳体内，与传统分体式结构相比具有显著优势：

空间节省：轴向长度缩短40%，更适应工程机械紧凑布局需求。

效率提升：消除联轴器损失，系统峰值效率达95%。

动态响应：转子惯量与减速机惯量精确匹配，响应速度提升50%。

在集成深度上，新一代机电一体化产品将功率电子、冷却系统和能量回收单元进一步整合。例如，XX公司的CeTrax系统将SiC逆变器、油冷电机和行星减速机集成，支持高达350kW的峰值功率，专为大型电动矿卡和装载机设计。

5.3 绿色制造与可持续发展

在"双碳"目标驱动下，行星减速机的绿色制造技术和可回收设计成为创新热点。行业主要从材料选择和生产工艺两方面推进可持续发展：

低碳材料应用：XX公司开发的铝合金行星架使减速机重量减轻30%，配合粉末冶金齿轮，碳足迹降低40%。

再制造技术：XX公司推出"Remanufacturing as a Service"服务，通过激光熔覆、离子注入等工艺修复旧件，性能恢复至新品的95%，成本仅新品的60%。

润滑剂环保化：生物基可降解润滑油在行星减速机中的应用比例将从2025年的15%提升至2030年的50%以上。

5.4 新兴市场拓展与全球化布局

东南亚、中东等新兴市场的制造业升级为行星减速机带来广阔空间。这些地区工程机械电动化渗透率不足10%，但年增速超过15%。中国企业正通过本地化生产和技术服务创新抢占市场份额：

本地化生产：XX公司在越南设立生产基地，辐射东南亚市场，2024年该地区销量占比提升至25%。

模块化平台：XX公司开发"一平台多规格"设计系统，通过15个基础模块衍生出200余种规格，满足新兴市场多样化需求。

技术服务创新：XX公司在印度建立"技术服务站"，提供选型、安装、维护一站式服务，客户响应时间缩短至24小时。

同时，航空航天和新能源领域对行星减速机的需求快速增长。卫星太阳翼驱动机构（SADA）和人形机器人关节驱动成为高端应用热点，背隙要求达到±0.5弧分以下。XX公司机器人集成了14个谐波减速器和12个行星减速器，其中腰部高负载部位采用行星减速器提供大扭矩支持。这种高端应用将牵引行星减速机技术向更高精度、更高可靠性方向发展。

6 结论

行星减速机作为工程机械电驱动系统的核心传动部件，其技术发展直接影响着电动工程机械的性能和效率。通过本文分析可见，行星减速机凭借其高功率密度、优异的负载分配特性和紧凑的结构设计，在工程机械电驱动化进程中扮演着不可替代的角色。从起重机械的精准定位到矿山机械的极端工况适应，从土方机械的抗冲击设计到路面机械的低噪音运行，行星减速机的创新应用不断拓展工程机械的电动化边界。

未来，随着工程机械向智能化、绿色化方向发展，行星减速机将迎来更深层次的创新变革。机电一体化集成将成为主流，通过电机、减速机和控制器的深度整合，实现空间利用和能源效率的双重优化；智能状态监控将从概念走向普及，内嵌传感器和边缘计算技术使行星减速机具备自我诊断和预测维护能力；新材料和新工艺的应用将推动行星减速机向轻量化、长寿命和环保化方向发展；而全球化布局和本地化服务将加速新兴市场的电动化转型。

中国行星减速机产业在"十四五"智能制造规划指引下，正从"制造"向"智造"转型。虽然目前在高端市场与国际领先水平仍有差距，但通过加强基础研究、突破核心工艺、完善产业链协同，中国行星减速机企业有望在工程机械电动化浪潮中实现技术超越，为全球工程机械的绿色低碳转型提供中国方案。行星减速机作为现代工程机械的"动力关节"，其技术创新将持续赋能工程机械电驱动发展，为建设绿色低碳的可持续未来贡献力量。
