永磁直驱电机在船舶推进系统中的应用与发展研究(一)

摘要

本文系统研究永磁直驱电机在船舶推进系统中的应用现状、关键技术、效益特征及未来发展方向。永磁直驱电机凭借其取消中间传动环节、高效率、高功率密度、低维护成本和静音运行等显著优势，正推动船舶推进技术从传统机械传动向新型电力直驱模式转型。研究表明，永磁设备在额定运行点通常比电励磁同步设备高2-4%，比感应设备高3-6%，在部分负载工况下差距更为显著。本文深入分析了吊舱式推进器、直翼推进器、纯电推进系统等多种典型应用模式，详细阐述了永磁直驱技术在船舶推进领域产生的综合效益，并针对海洋腐蚀、控制可靠性、电磁兼容性及成本等核心挑战提出应对策略，最后展望了轴向磁通电机、轮缘驱动推进及高温超导电机等前沿技术方向。

关键词 永磁直驱电机、船舶电力推进、吊舱推进器、综合效益、绿色航运

引言

全球航运业正面临日益严格的环保法规与减排压力的双重约束。国际海事组织（IMO）已明确提出到2050年左右实现航运业净零排放的远景目标，这驱动着船舶动力系统从传统燃油机械推进向电力推进和混合动力系统深刻转型。传统柴油机械推进系统虽然技术成熟、单位功率成本较低，但普遍存在系统效率偏低、振动噪声较大、机舱空间占用较多、排放控制困难等固有不足。在此背景下，电力推进系统以其运行方式灵活、排放可控、能效可调等特点成为绿色船舶方案的重要技术路径。

永磁直驱电机作为电力推进系统的核心驱动设备，正在船舶领域展现出日益突出的技术价值。永磁电机利用永磁体建立转子磁场，无需励磁电流，从根本上消除了转子损耗。与传统电励磁同步电机或感应电机相比，永磁设备结构更为紧凑，在额定运行点通常比电励磁同步设备高2-4%，比感应设备高3-6%，而且在部分负载工况下这种效率优势更加突出。更重要的是，永磁直驱方案省去了减速齿轮箱等中间传动环节，传动路径大为缩短，设备磨损部件显著减少，运行可靠性和维护经济性同步提升。

近年来，随着大型永磁材料性能提升、高精度制造工艺成熟以及变频控制技术进步，永磁直驱电机在船型适用性与功率等级方面实现了显著扩展。从豪华邮轮到海洋工程船，从科学考察船到内河游船，从电动拖轮到远洋散货船，永磁直驱推进系统的应用场景日益多元化。“科学号”海洋科学考察船采用ABB Compact Azipod吊舱式电力推进系统，实现了在复杂海况下的精确操控与高效航行；在北美五大湖区运营的“Nukumi”号柴-电散货船采用斯维奇变速永磁发电机与Berg Propulsion抱轴式永磁电机串联配置，整体能源效率比传统系统提升10-20%，温室气体排放减少约25%。永磁直驱电机不仅是船舶推进系统的“动力心脏”，更已成为实现绿色航运的重要技术杠杆。本文将从技术原理、典型应用、综合效益、核心挑战及未来趋势等维度，系统阐述永磁直驱电机在船舶推进系统中的应用与发展。

一、永磁直驱电机的技术原理与船舶推进适用性分析

1.1 永磁同步电机的基本原理

永磁同步电机（PMSM）利用永磁体在转子上建立恒定磁场，在定子绕组中通入交变电流产生旋转磁场，使两个磁场相互作用从而驱动转子转动。与传统电励磁电机相比，永磁电机不需要向转子提供励磁电流，也就消除了转子铜耗，整体效率因此显著提高。

从磁场产生机制上看，永磁电机分为表面式和内置式两类结构，前者将永磁体贴装于转子表面，适合高转速应用；后者将永磁体嵌入转子内部，利用磁阻转矩的协同作用，可实现更宽的恒功率调速范围。在船舶推进系统中，永磁电机通常采用内置式转子结构，以更好应对螺旋桨负载从零速到高速的宽调速需求。无传感器矢量控制技术和直接转矩控制（DTC）技术的成熟应用，使永磁电机在船舶恶劣工况下仍能保持高精度、高动态响应的运行品质。

1.2 直驱模式的结构优势

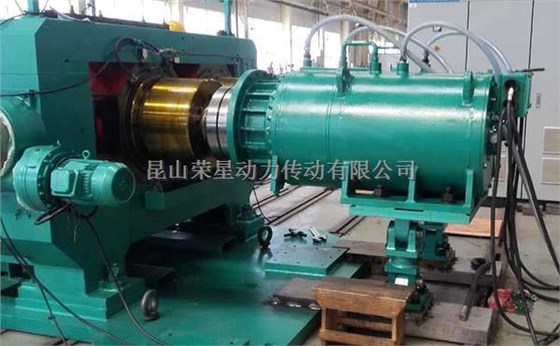

永磁直驱模式的核心特征在于电机输出轴直接与螺旋桨（或推进器）刚性连接，取消减速齿轮箱、中间轴系及联轴器等中间传动环节。传统推进系统通常包含多级传动，每经过一级传动都会产生机械损耗和潜在的故障点。齿轮箱通常占推进系统维护成本的相当比例，也是故障高发部件之一。直驱设计使传动链大幅缩短，系统效率明显提高，维修需求随之减少，这在高可靠性要求的船舶领域具有显著工程价值。

以漓江游船配备的永磁同步直驱电机为例，该技术创新采用“电机+直翼推进器”直接耦合驱动模式，彻底摒弃了传统“联轴器—传动轴—减速机构”的多级传动结构，将动力传递环节压缩至最少，形象地说“就像去掉自行车上复杂的链条与齿轮”。

1.3 永磁直驱在船舶推进中的技术适用性

船舶推进负载具有低速大转矩、宽范围调速、频繁加减速、长时间连续运行等典型特征。永磁电机在这些工况下展现出天然的优势：由于无需励磁电流，永磁电机在空载或轻载阶段仍然保持较高效率，而传统感应电机在该区域效率下降明显。这对经常运行在部分负载的船舶而言至关重要。在额定运行点，永磁设备的效率通常比电励磁同步设备高2-4%，比感应设备高3-6%。如果考虑到船舶约95%的运行时间并非全速航行，而是处于部分负载状态，永磁电机的综合节能效果将更为可观。此外，永磁电机在机舱中占用的空间减少了30-40%，重量减轻了50%，对于空间和重量都有严格限制的船舶而言，这是选择永磁直驱方案的重要考量。

二、船舶永磁直驱推进的典型应用模式

2.1 吊舱式电力推进系统

吊舱式推进器（Pod Propulsor）是永磁直驱技术在船舶应用中最具代表性的成功范例之一。该技术概念于1989年由芬兰Kvaerer Masa-Yards船厂与ABB公司联合提出，其核心设计是将推进电机直接安装于船体底部下方的密闭吊舱内，驱动螺旋桨运转，并通过回转机构实现360°全回转，自由地在任意方向产生推力，完全取代传统船舵和尾轴系。

在结构上，吊舱式推进器分为三个主要组成部分：回转模块、吊柱模块和推进模块。推进电机安装在吊舱内的干燥壳体中，采用永磁同步电机直驱结构，电机轴与定距螺旋桨刚性连接，电力通过360°旋转滑环传输，传动链较传统方案缩短50%以上，效率较外置传动型提升8-10%。

吊舱推进器显著提升了船舶操纵性能。推进电机的最低稳定转速可降至额定转速的几十分之一，螺旋桨从全速正车切换到全速倒车最快仅需15秒。相比常规推进器，装备吊舱推进系统的船舶反应时间缩短约20%，全速回转直径减少约30%。实船测试表明，某科考船采用吊舱推进器后可在5分钟内完成原地360°回转，在130秒内将航速从15节降至0。

目前，ABB、西门子、罗尔斯·罗伊斯等国际企业已推出多种型号产品，单机功率已达30MW级别，广泛应用于豪华邮轮、液化天然气（LNG）运输船、科学考察船、破冰船、海工平台等高技术含量船舶。据统计，近十年来新造油船、渡轮、集装箱船和游船中，至少有40%采用了吊舱式电力推进系统。“科学号”海洋科学考察船配置了ABB Compact Azipod吊舱式电力推进系统，通过推进电机、变频控制、谐波抑制等关键技术的协同优化，满足了复杂海况下科学考察对推进系统的特殊要求。

2.2 直翼推进器直接耦合驱动

在浅水航道和旅游船舶应用领域，直翼推进器（也称全回转直翼舵桨）与永磁直驱电机的配合正展现出独特优势。桂林翼驰船舶科技有限公司开发的永磁同步直驱型电机，通过“电机+直翼推进器”直接耦合驱动模式，将两级传动压缩为一级直驱，单船可节省约20%的电能消耗，人力成本降低15%以上。

该技术的核心创新在于：直翼推进器桨叶垂直水面运动，模拟“划桨动作”，解决了电动船在浅水航道推进效率偏低的行业痛点，尤其适用于漓江等超浅吃水环境。设备安装空间相比传统方案大幅压缩，可直接转化为更大的客舱面积和更灵活的舱室布局。由于省去了齿轮箱，传动损耗和故障率同步降低，消除了齿轮啮合噪音，整体航行噪音明显下降。目前该技术已获得广西首张船用直翼舵桨专用直驱电机型式认可证书。

2.3 纯电池电力推进船舶

纯电池电力推进是永磁直驱技术在内河及近海船舶领域的重要应用方向。福建省首批5000马力纯电池动力拖轮“厦港拖31”和“厦港拖32”各配备两台1860kW变频永磁电机，搭配宁德时代7316kWh磷酸铁锂电池组和直流组网系统，实现了拖轮全天候零排放、无污染、低噪声运行。该系列船舶动力系统还创新采用智能驾控一体化设计，可语音操控船舶设备运行。此前投用的首艘串联式混合动力拖轮“厦港拖30”在全年运营中综合能耗同比常规拖轮减少约43.8%，单艘次碳减排率可达67.33%，减排效果十分显著。

在特种作业船舶领域，中船赛思亿为3+6艘平台供应船（PSV）配套的直流组网电力推进系统，配备4台1000kW发电机组，驱动2台1250kW永磁主推电机与2台500kW侧推电机，满足DP-2动态定位要求，并预留了电池接口以支持后续绿色能源升级。中船集团七一一所自主研发的直流组网电力推进系统，采用永磁低速同轴双电机推进设计，已在累计超过70船套上提供定制化解决方案，覆盖渡轮、工程船、公务船、游船等多类船型。

2.4 大型远洋船舶电力直驱推进

在大型远洋船舶领域，永磁直驱推进技术同样在取得突破。采用柴-电推进的“Nukumi”号散货船设计了独特方案：由斯维奇提供的变速永磁发电机组与Berg Propulsion开发的抱轴式永磁电机系统被安装于双鳍船尾设计中，电机本身无轴承、无齿轮箱，直接依靠轴系中的轴承支撑，显著简化了机械结构，提高了系统可靠性。该船在投入运营后整体能源效率比传统系统提高10-20%，温室气体排放量减少约25%，有害空气污染物排放减少约80%，先后荣获IBJ年度散货船奖、英国皇家造船学会“年度重要船舶”以及海洋推进脱碳奖“年度船舶”等多个权威奖项。这一案例为大型远洋船舶采用永磁直驱推进路线提供了坚实验证。

在大型起重船等特种工程船舶领域，中交二航局5500吨“卓越号”起重船成功应用了690伏2000千瓦和690伏800千瓦永磁一体机，标志着国内大功率永磁一体机首次在大型起重船上实现工程应用，有力证明了国产大功率永磁直驱设备在特种作业工况下的适应能力。

三、永磁直驱推进的综合效益分析

3.1 卓越的运行效率与显著的节能效果

永磁直驱推进系统的效率优势体现于多个层面。在电机层面，永磁设备由于消除了转子铜耗且功率因数较高，其效率指标在同类设备中处于领先地位，尤其在部分负载工况下效率优势更为突出——而船舶推进系统恰恰大量运行于此区间。以漓江游船为例，采用“电机+直翼推进器”直接耦合驱动模式后，单船可节省约20%的电能消耗。七一一所直流组网技术在镇扬汽渡3011号渡轮首次应用时，节能效果即达到15%。厦门港纯电拖轮采用变频永磁电机配合直流组网后，对比常规拖轮实现了约44%的综合能耗下降。

从全生命周期看，效率优势还叠加了维护成本下降、碳排放减少等多重效益。永磁设备磨损部件很少，维护成本低于大型柴油发动机和传统电机。燃料约占船舶生命周期成本的95%，永磁设备在这一环节的贡献不容忽视——仅为LNG运输船提供的100余台永磁轴带发电机，每艘船在其生命周期内可节省约200万美元的运营支出。

3.2 紧凑的结构与灵活的舱室布局

永磁设备的高扭矩密度直接转化为空间和重量上的节约。永磁电机在机舱中占用的空间减少了30-40%，重量减轻了50%，这对船舶设计而言是重要利好。在游船和客船中，由此压缩出的安装空间可直接转化为更大的客舱面积、更舒适的乘客活动空间以及更灵活的舱室布局设计。对于货船而言，永磁设备的紧凑性则意味着更多的货物装载空间，有助于降低单位货物的运输成本。发电机组与配电设备可根据总体需求灵活布置于船体合适位置，既提高了机舱空间利用率，也为船体线型优化提供了更大设计自由度。

3.3 安静运行与低振动特性

永磁直驱系统在振动噪声控制方面具有明显的工程优势。电动机比低速柴油发动机运行更加平稳，尤其在消除齿轮箱后，齿轮啮合噪音这一主要噪声源得以根本消除。斯维奇公司的永磁系统在一艘渔船上获得了DNV静音标记——该标记对水下辐射噪声（URN）进行了严格限制，充分体现了永磁设备在极低噪声水平方面的优势。与传统系统相比，永磁设备运行时更为安静，产生的振动明显减小，既降低了噪音污染对海洋生物的影响，也改善了船上人员的作业和居住环境。（未完待续）

上述论文内空若有不妥之处，敬请批评指正。若有类同或引用不妥等其它情况，请及时与我们联系调整。
