半驱式永磁电机的应用研究——以昆山荣星动力传动有限公司产品实践为例

摘要

半驱式永磁电机是由中速永磁同步电机与行星减速机组合而成的新型机电一体化驱动装置，兼具永磁电机的高效率与行星减速机的大扭矩输出能力，是替代传统“异步电机+液力偶合器+齿轮箱”驱动系统的理想方案。本文从半驱式永磁电机的技术原理与结构特征出发，系统分析了其效率、功率因数、调速性能和轻量化等方面的核心优势，阐述了其在矿山输送、电厂空冷、石油采掘、橡塑机械、冶金建材等多领域的应用场景与适配策略。研究表明，半驱式永磁电机运行效率可达94%，较传统驱动系统的69.2%大幅提升，体积和重量可减小50%，在橡塑机械应用中较传统异步电机驱动系统可节省约30%的电能损耗。文章结合昆山荣星动力传动有限公司XD系列电机联体行星减速器及HPM系列半驱式永磁电机的产品特点与工程实践，分析了不同工况下驱动方案的选型与适配策略，为工业传动系统的绿色化升级提供技术参考。

引言

工业传动系统中，低速大扭矩驱动装置长期依赖“异步电机+液力偶合器+多级齿轮箱”的传统方案。这一方案虽然技术成熟、应用广泛，但存在系统效率偏低、传动链冗长、维护成本高等固有缺陷。异步电机在部分负载工况下效率显著下降，液力偶合器本身存在能量损耗，多级齿轮箱的齿轮啮合损失和轴承摩擦损失进一步拉低了系统整体效率。在能源成本持续攀升和“双碳”目标双重压力下，工业领域对驱动系统的节能化改造需求日益迫切。

永磁同步电机的出现为驱动系统的高效化提供了新的技术路径。永磁电机转子采用永磁体励磁，不需要无功励磁电流，消除了转子铜耗，效率显著高于同功率的异步电机，且可在较宽的调速范围内保持高效率。然而，纯直驱方案虽然取消了齿轮箱，但电机在极低转速下需要输出大扭矩，导致极数增多、体积庞大、制造成本高昂，对安装空间有限的现有工业设备而言往往难以适配。

半驱式永磁电机的出现恰当地解决了这一矛盾。它由中速永磁同步电机与行星减速机组合而成，既保留了永磁电机的高效率特性，又通过行星减速机的扭矩放大功能实现了紧凑结构下的大扭矩输出，在效率与体积之间找到了最优平衡点。昆山荣星动力传动有限公司作为我国传动机械领域的专业企业，在半驱式永磁电机领域形成了较为完整的技术体系，其XD系列电机联体行星减速器专门为中速永磁电机配套研制，两者组合即构成半驱式永磁电机。本文将从半驱式永磁电机的技术原理出发，系统分析其核心性能优势与多领域应用实践，为工业传动系统的绿色化升级提供技术参考。

一、半驱式永磁电机的技术原理与结构特征

1.1基本结构与动力传递路径

半驱式永磁电机是由中速永磁同步电机与行星减速机组合而成的一体化驱动装置。其核心设计理念是摒弃传统的“电机+联轴器+减速机”分体连接方式，将电机与减速机作为一个系统进行联合设计、联合制造。在这一架构中，动力传递路径为：中速永磁同步电机输出中速低扭矩，经行星减速机减速增扭后，输出低速大扭矩驱动负载。

行星减速机位于电机与负载之间，是整个驱动系统中唯一的机械传动环节。与传统的“电机+多级齿轮箱”方案不同，半驱式永磁电机中行星减速机的传动比较小，通常控制在3至20之间，远低于传统齿轮箱的数十乃至上百的传动比。这一设计选择的依据在于：电机本身已在100至600r/min的中速范围内运行，无需减速机承担过大的传动比，减速机的主要功能是将转速降至负载所需的工作转速，通常低于100r/min，同时将扭矩放大至所需的输出水平。

1.2行星减速机与电机的联合设计

半驱式永磁电机中行星减速机的设计，不能沿用传统减速机的独立设计方法。传统方案中，减速机作为标准外购件，按照自身的强度标准和尺寸系列进行设计，电机则按照自身的功率和转速要求进行选型，两者之间通过联轴器连接。这种“各自为政”的设计模式导致系统存在对中误差、连接件冗余、轴向尺寸过长等问题。

联合设计理念要求将行星减速机与永磁电机视为一个完整的机电耦合系统。减速机的传动比选择需考虑电机的最佳效率转速区间，减速机的径向尺寸需与电机的定子外径协调，减速机的轴向长度需与电机的转子轴伸匹配，减速机的热负荷需与电机的冷却系统协同考虑。这种系统级的设计方法，使行星减速机从“外挂部件”转变为“内置单元”，从根本上改变了系统的结构形态和性能特征。昆山荣星动力传动有限公司采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接，形成新型的机电一体化产品。

1.3主要性能指标

昆山荣星的XD系列电机联体行星减速器规格为XD15至XD150，额定转矩范围为1.6至1650kN·m，减速比范围为3.55至224，安装形式为卧式，采用硬齿面齿轮。该系列减速器与永磁电机组合后，半驱式永磁电机的输出转速不超过200r/min，输出转矩范围覆盖0.3至5502kN·m，可广泛替代传统低速大转矩驱动装置。

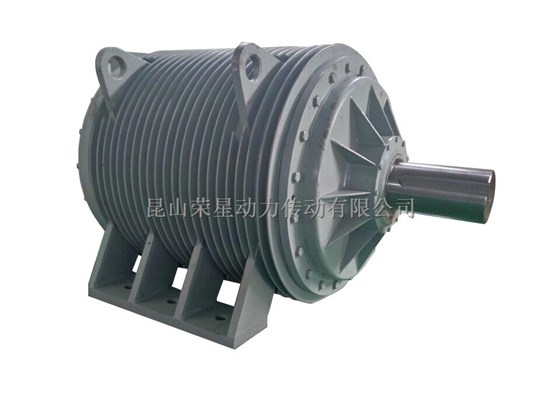

HPM系列半驱式永磁电机采用最新的电磁方案及结构设计，经过严格的仿真与实验验证，转矩范围覆盖3000N·m至100000N·m，转矩密度更高，体积更小，重量更轻。在相同技术指标条件下与市售普通永磁同步电机相比，可降低1至2个机座号，重量减少三分之一以上。

二、半驱式永磁电机的核心性能优势

2.1高运行效率与低能耗

半驱式永磁电机运行效率可达94%，较传统驱动系统的69.2%大幅提升。永磁电机转子无励磁损耗，在宽调速范围内保持高效率，配合行星减速机的高传动效率，系统整体能效显著优于传统方案。电机效率可达93%至97%，功率因数高达0.99，系统有功功率比例提高，电能消耗少，节能效果显著。

在橡塑机械应用中，采用半驱式永磁电机比传统的异步电机驱动系统大约可节省30%左右的电能损耗。该产品在负载、工作制相同的情况下，比传统异步电机驱动系统大约可节省30%的电能损耗。在轻量化方面，与传统驱动系统相比体积和重量可减小50%。

2.2优异的启动与过载能力

半驱式永磁电机在启动时不会产生大电流冲击，且可保持极高的效率，而传统的异步电机启动电流可达额定电流的5至7倍，无法实现重载启动。永磁电机配合变频器做闭环控制，控制精度高，能够避免转速跌落，可实现重载带载启动。启动电流小、无冲击，可实现重载启动，运行平稳可延长设备使用寿命。

2.3紧凑结构与轻量化

半驱式永磁电机的体积和重量较传统驱动系统大幅减小。在相同工况条件下，半驱式永磁电机与传统驱动系统相比，体积和重量可减小50%。这一轻量化优势对工业设备的安装和布局具有重要工程价值——紧凑的结构使设备占地面积减小，重量的减轻降低了对设备基础的要求，对于需要改造的现有设备，半驱式永磁电机的尺寸通常可以适配原有安装空间，无需对设备基础进行大规模改造。

2.4智能化控制与在线监测

半驱式永磁电机配备专用的控制系统，可实现平滑启动、无级调速和智能化操作。控制器可提供CAN、RS485、PROFIBUSDP等多种通信接口，实现与上位机的通讯，支持多台设备集中控制运行，并可将运行数据传送至调度室进行在线监测。智能化的控制功能为工业企业的数字化管理提供了数据基础，通过对电机运行数据的持续采集和分析，可以实现设备状态的实时监测、故障预警和预测性维护。

三、半驱式永磁电机的多领域应用分析

3.1矿山输送领域

矿山皮带输送机是半驱式永磁电机的重要应用场景。该工况的特点是启动转矩大、负载波动明显、连续运行时间长。传统驱动方案中，异步电机配合多级齿轮箱，启动电流冲击大，且在轻载工况下效率显著下降。

昆山荣星为矿山皮带输送机配套了系列化的行星减速器产品：XDQRB-47×4.0型号用于45kW皮带输送机，XDQPB-67×5.0型号用于200kW皮带输送机，XDQRB-85×4.0型号用于400kW皮带输送机。这三种型号的减速比和承载能力与对应的电机功率和输送机负载相匹配，体现了针对不同功率等级进行差异化设计的技术策略。半驱式永磁电机的启动电流小、过载能力强，能够满足矿山输送机重载启动的工况要求。

3.2电厂空冷岛领域

电厂空冷岛冷却系统对驱动装置的要求是高可靠性、低维护和适应户外环境。空冷岛风机需要在变工况下运行，转速随环境温度变化而调节。传统方案中，异步电机配合减速机在低速运行时效率偏低，且空冷岛的高温、多粉尘环境对驱动设备的防护等级提出了较高要求。

昆山荣星的XDFQPB-60×5.0型号行星减速器用于132kW电厂空冷岛冷却系统。该工况下行星减速机的设计需考虑户外环境的防腐蚀要求和变速运行的润滑可靠性。半驱式永磁电机采用水冷散热设计，通过机壳内的冷却水道对电机进行强制冷却，有效控制绕组温升，保证永磁体在安全温度范围内工作。配套变频控制系统可根据环境温度自动调整风机转速，使空冷岛始终处于最优运行状态。

3.3石油采掘领域

石油采掘设备的工作特点是低速重载、连续运行、维护不便。塔式抽油机需要驱动系统在极低转速下输出大扭矩，且油田现场环境恶劣，对设备的可靠性和免维护性要求极高。

昆山荣星的XDQPB-60×5.0型号行星减速器用于32kW的塔式抽油机。该工况下，行星减速机的设计优先考虑可靠性和免维护性，采用高精度硬齿面齿轮和长寿命轴承，配合高效的密封结构，以适应油田现场的恶劣环境。半驱式永磁电机的可带载启动特性对于抽油机频繁启停的工况具有重要价值，避免了传统异步电机启动时的大电流冲击。

3.4橡塑机械领域

橡塑机械是半驱式永磁电机在轻工领域的重要应用场景。开炼机的工作特点是负载变化率高，轻载和空载在工艺周期中占比较大，过载频繁。密炼机则需要大扭矩输出以克服胶料的剪切阻力。

昆山荣星的HPM-W系列水冷橡塑机用半驱式永磁同步电机由中速永磁电机和行星减速器组成的一体化驱动装置，其输出转速不超过200rpm，输出转矩范围为0.15至5502kN·m，可广泛替代“异步电机+齿轮箱+液力偶合器”的传统低速大转矩驱动装置。该产品是橡塑行业开炼机设备最新一款智能型电机，具有转矩大、转速低、效率高、功率因数高、节能效果好、低振低噪、起动电流小、运行平稳安全可靠、体积小、重量轻、自动化程度高的特点。该产品已在青岛及大连橡塑厂获得使用，效果突出。

3.5冶金建材领域

在冶金和建材行业，立式磨机承担着物料粉碎与研磨的核心任务，其驱动系统的性能直接影响生产效率、能耗及设备可靠性。半驱式永磁电机可替代传统的“异步电机+齿轮箱+液力偶合器”驱动方案，在重载、高温、多尘的磨机工况下提供高效可靠的动力输出。昆山荣星的半驱式永磁电机广泛应用于冶金矿山、起重运输、石油化工、水泥行业、建材行业，以及铁路车辆、港口船舶、纺织印染、铸造、市政工程、造纸印刷、制药、焊接等通用设备。

四、应用效益与技术发展趋势

4.1经济效益分析

半驱式永磁电机在工业应用中的经济效益主要体现在节能收益和维护成本降低两个方面。在节能收益方面，以橡塑机械为例，采用半驱式永磁驱动系统后比传统异步电机驱动系统可节省约30%的电能损耗。按年运行6000小时计算，一台中等功率的驱动设备年节电量可达数十万度。在维护成本方面，半驱式永磁电机取消了液力偶合器和多级齿轮箱，传动链大幅缩短，易损件数量显著减少，维护工作量和维护成本相应降低。

4.2环境效益分析

半驱式永磁电机的应用带来了显著的环境效益。节电意味着减少火力发电的燃煤消耗和二氧化碳排放。按每节约1度电减排约0.785kg二氧化碳计算，一台采用半驱式永磁驱动的主要工业设备年减碳量可达数十吨。此外，半驱式永磁电机的低振动低噪声特性改善了车间的作业环境，取消多级齿轮箱后也避免了齿轮油的更换和废弃处理。

4.3未来发展趋势

半驱式永磁电机的应用正从传统的矿山、电力、石油、橡塑等领域向更广泛的工业场景延伸。在技术发展方面，半驱式永磁电机将向更高程度的集成化方向发展，形成“电机+减速机+变频器+传感器”的多集成智能驱动模块。智能化功能将进一步深化，内置传感器的半驱式永磁电机可实现运行状态的实时监测、故障诊断和剩余寿命预测。新材料和新工艺的应用将推动半驱式永磁电机向更高功率密度和更长寿命方向发展，为工业传动系统的绿色化升级提供持续的技术支撑。

五、结论

半驱式永磁电机作为由中速永磁同步电机与行星减速机组合而成的新型机电一体化驱动装置，为工业传动系统的节能化升级提供了理想的技术方案。本文从技术原理、性能优势和应用实践等维度，系统分析了半驱式永磁电机的应用价值。

在技术原理层面，半驱式永磁电机采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接。其运行效率可达94%，较传统驱动系统的69.2%大幅提升，体积和重量可减小50%。

在应用实践层面，半驱式永磁电机已在矿山输送、电厂空冷、石油采掘、橡塑机械、冶金建材等多个领域得到验证。昆山荣星动力传动有限公司的XD系列电机联体行星减速器专门为中速永磁电机配套研制，与永磁电机组合后形成半驱式永磁电机，其产品输出转速不超过200rpm，输出转矩覆盖0.3至5502kN·m，可广泛替代传统低速大转矩驱动装置。HPM-W系列水冷橡塑机用半驱式永磁同步电机已在青岛及大连橡塑厂获得使用，效果突出。在橡塑机械应用中，半驱式永磁电机比传统异步电机驱动系统可节省约30%的电能损耗。

展望未来，随着集成化程度提高、智能化技术深度融入以及应用领域的持续拓展，半驱式永磁电机将在更广泛的工业传动场景中发挥重要作用，为推动制造业绿色低碳转型贡献技术力量。

参考文献

1.昆山荣星动力传动有限公司.半驱式永磁电机中行星减速机的设计及应用研究[EB/OL].https://www.chinawingstar.com/Article/bqsycdjzhx.html,2026-09-16.

2.昆山荣星动力传动有限公司.橡塑机开炼机用高效节能低速大功率半驱式永磁变频电机[EB/OL].https://zhuanlan.zhihu.com/p/21731044,2016-12-06.

3.昆山荣星动力传动有限公司.XD系列电机联体行星减速机产品参数[EB/OL].https://www.chinawingstar.com/XDxldjltxx.html.

4.昆山荣星动力传动有限公司.HPM-B永磁电机产品介绍[EB/OL].https://www.chinawingstar.com/Mobile/MProducts/hpmbbqsycd.html.

5.昆山荣星动力传动有限公司.半驱式永磁电机的设计原理与关键技术研究（二）[EB/OL].https://www.chinawingstar.com/Article/bqsycdjdsjy.html,2026-09-11.

6.昆山荣星动力传动有限公司.HPM-W650-橡塑机用低速大扭矩半驱式永磁电机[EB/OL].https://supply.86pla.com,2016-08-02.

7.昆山荣星动力传动有限公司.高效节能低速大功率永磁电机（半驱式永磁电机）[EB/OL].https://bbs.cehome.com,2016-05-29.

8.昆山荣星动力传动有限公司.公司档案[EB/OL].https://www.86pla.com/st45284/intro.html.
