半驱式永磁电机的设计原理与关键技术研究（一）

摘要

半驱式永磁电机是由中速永磁同步电机与行星减速机组合而成的一种新型机电一体化驱动装置，在传统高速电机加齿轮箱与纯直驱系统之间找到了黄金平衡点。本文从半驱式永磁电机的技术内涵出发，系统阐述了其设计原理与结构特征，深入分析了电机电磁方案设计、行星减速器参数匹配、机电一体化集成设计、热管理与冷却系统设计以及智能控制策略等关键技术方向。研究表明，半驱式永磁电机采用低速永磁电机与小速比行星减速机联合设计、联合制造的方案，运行效率可达94%，较传统驱动系统的69.2%大幅提升，体积和重量可减小50%。本文还探讨了设计中的关键参数选取原则与多物理场耦合分析方法，并展望了半驱式永磁电机技术的未来发展方向，为半驱式永磁电机的系统设计与工程应用提供技术参考。

引言

在工业传动领域，电机与减速机的匹配组合是最为常见的动力驱动方案。传统方案通常采用“异步电机+多级齿轮箱”的结构，虽然技术成熟，但存在系统效率低、体积庞大、启动电流大、控制功能单一等固有不足。随着永磁材料性能提升、电力电子技术发展和控制算法进步，永磁电机以其高效率、高功率密度、宽调速范围等优势逐渐成为驱动系统的主流选择。

然而，纯直驱方案虽然取消了齿轮箱，但电机体积庞大、制造成本高昂，在大功率低速应用场景中面临诸多工程限制。半驱式永磁电机的出现正是对这一矛盾的巧妙回应。所谓半驱式永磁电机，即中速永磁同步电机与行星减速机组合而成的机电一体化产品。它既保留了永磁电机的高效率特性，又通过行星减速机的扭矩放大功能实现了低速大扭矩输出，在两者之间找到了最优的平衡点。

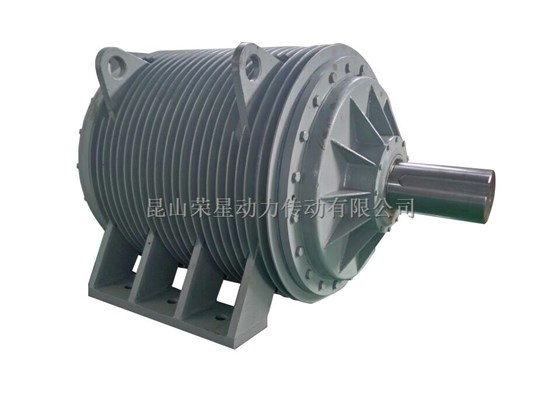

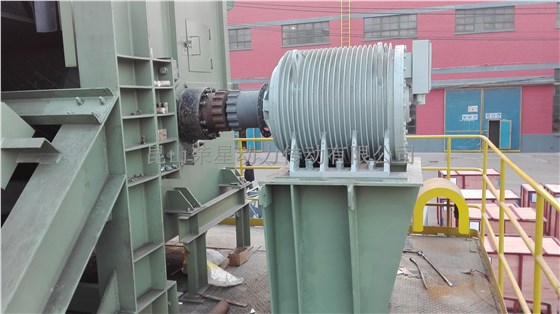

昆山荣星动力传动有限公司作为我国著名的传动机械产品研发、生产和经营的专业公司，其核心产品之一即为半驱式永磁同步电机（低速大扭矩永磁电机），以及与之配套的X型标准行星减速器及其派生专用系列行星减速器。该公司采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接，形成新型的机电一体化产品。本文将从设计原理、关键技术、参数匹配和工程应用等维度，系统阐述半驱式永磁电机的设计方法。

一、半驱式永磁电机的技术内涵与设计理念

1.1半驱式永磁电机的定义与定位

半驱式永磁电机是指由中速永磁同步电机与行星减速机组合而成的驱动装置。其核心理念是摒弃传统的“电机+联轴器+减速机”的分体连接方式，采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接。

从技术定位来看，半驱式永磁电机介于高速电机加齿轮箱与纯直驱系统之间：它通过中速永磁电机配合一级或两级行星齿轮减速（或增速）的拓扑结构，既保留了齿轮传动的灵活性，又发挥了永磁技术的高效特性。其核心价值在于通过适中的转速设计，使电机工作在其最佳效率区间，同时利用行星减速机的紧凑结构和功率分流特性实现大扭矩输出。

1.2与传统驱动系统的本质区别

半驱式永磁电机与传统驱动系统存在本质差异。传统方案通常采用“异步电机+齿轮箱+液力偶合器”的结构，系统效率仅为69.2%。而半驱式永磁电机作为一个全新的驱动传动系统，有别于传统的驱动系统，甚至可以说是独立于电机与减速机行业之外的新型领域。

其主要特色体现在四个方面：

运行效率高：半驱式永磁电机运行效率可达94%，较传统系统提升约25个百分点。取低速永磁电机和小速比行星减速机相配合作为机电一体化产品，可将两者的优势发挥得淋漓尽致。

轻量化：半驱式永磁电机与传统驱动系统相比，其体积和重量可减小50%。同等功率下体积和重量可减少30%-40%。

智能化程度高：半驱式永磁电机配备专用的控制系统，方便数据的采集和在线监测，而传统的驱动系统控制功能较单一，不便于智能化的发展。

可带载启动：半驱式永磁电机在启动时不会存在大电流冲击且可保持极高的效率，而传统的异步电机启动电流非常之大，无法实现重载启动。

1.3设计的基本出发点

半驱式永磁电机的设计出发点可概括为“追求最小的体积、最低的成本和最简单的结构”。为实现这一目标，设计工作需要在以下维度寻求平衡：

一是性能与经济性的平衡——在保证输出扭矩和效率的前提下，尽可能减小电机和减速机的尺寸，降低材料成本和制造成本。永磁电机以其独特的结构和励磁方式，使得电机在任何转速范围内都能保持很高的功率因数和功率密度。

二是电机与减速机的协同优化——不能将电机和减速机作为两个独立的部件分别设计，而应作为一个整体系统进行联合设计。永磁同步电机与行星减速机的结合，利用永磁电机低速大扭矩的优势，结合行星减速机的扭矩放大功能，可实现结构更紧凑的机电一体化方案。

三是可靠性与可维护性的兼顾——设计需充分考虑产品在恶劣工况下的长期稳定运行，同时确保关键部件的可维护性。

二、永磁同步电机的电磁方案设计

2.1主要尺寸与磁路结构确定

永磁同步电机的电磁设计是半驱式永磁电机设计的核心环节之一。设计过程需从技术要求出发，确定电机的主要尺寸、极槽配合、绕组形式与定子槽型、永磁体尺寸等基本参数。

极对数的选取是设计的首要决策。极对数的选择直接影响电机的转速、转矩密度和制造成本。半驱式永磁电机通常在100-600r/min的中速范围内运行，极对数一般选取8-20对。极对数过多会增加永磁体用量和漏磁损失，极对数过少则会增大电机的外径尺寸。在设计过程中，需通过计算不同极对数下电机的电磁性能，综合比较后确定最优方案。

转子磁极结构的设计同样至关重要。半直驱永磁电机常采用“V”形永磁体转子结构，该结构可同时利用永磁转矩和磁阻转矩，提高电机的转矩密度和功率因数。内置式磁极结构将永磁体嵌入转子内部，通过鸽尾固定于转轴上，具有固定可靠、便于批量生产等优点。在极靴设计方面，采用偏心圆弧设计形成不均匀气隙，可使主极磁场波形更接近正弦波，降低电压谐波畸变率和谐波损耗，并抑制齿槽转矩。极弧系数的合理选择可使主极磁场更加接近于正弦波，减小磁场中高次空间谐波和齿谐波分量的幅值。

2.2极槽配合与齿槽转矩抑制

极槽配合的选择是半驱式永磁电机电磁设计中的关键技术之一。合理的极槽配合可以有效降低齿槽转矩、减小电压谐波畸变率、提高电机运行平稳性。

齿槽转矩的抑制是设计中的重点问题。齿槽转矩引起电机速度的波动、振动和噪声，可能使转子与定子发生共振，影响系统的控制精度和运行稳定性。研究表明，采用斜槽一倍齿距设计可以显著抑制发电机空载下的齿槽转矩，峰值减小幅度可达89%。采用转子极靴优化与分数槽绕组相结合的设计方法，选择合理的极槽配合方式，可实现发电机电磁设计的优化，有效降低电压谐波畸变率和齿槽转矩。

绕组因数的计算也是极槽配合选择的重要依据。绕组因数决定了电机对磁场的利用效率，影响电机的输出转矩和功率因数。在设计过程中，需对不同极槽配合下的绕组因数进行计算比较，选择绕组因数较高的方案。

2.3气隙长度的优化

气隙长度是影响永磁电机性能的重要参数。合理的气隙设计需要在多个因素之间取得平衡。较小的气隙可以降低磁路磁阻，提高气隙磁密，有利于提高转矩密度和功率密度，但会增加齿槽转矩和转矩脉动，同时提高加工装配精度要求。较大的气隙可以改善气隙磁场波形，降低谐波含量，抑制齿槽转矩，但会降低气隙磁密，增加永磁体用量。

在实际设计中，极靴边缘处与中心处的气隙长度比值一般选为1.5，并使最小气隙与极距之比有合理的数值范围。

三、行星减速器的参数匹配与设计

3.1行星减速器在系统中的功能定位

在半驱式永磁电机中，行星减速器承担着将电机输出的中速低扭矩转换为低速大扭矩的核心功能。行星减速机的选择需综合考虑传动比、承载能力、效率、体积和成本等因素。

传动比的选择直接决定了系统的输出转速和扭矩。半驱式永磁电机通常采用小速比行星减速机，速比一般控制在3-10之间。适度的增速比可使电机工作在其最佳效率区间。若减速比过大，会增加减速机的体积和成本，削弱半驱式方案的紧凑性优势；若减速比过小，则无法充分发挥行星减速机的扭矩放大功能。

行星轮个数通常为3-4个，以实现功率分流和载荷均衡。行星轮个数越多，承载能力越强，但会增加径向尺寸和装配难度。

3.2齿轮参数的匹配设计

行星减速器的齿轮参数需与电机的输出特性进行匹配设计。主要设计参数包括模数、齿数、齿宽和变位系数等。

模数的确定需综合考虑齿轮的弯曲强度和接触强度。半驱式永磁电机输出扭矩较大，通常选用较大的模数以保证齿根弯曲强度。在高度尺寸受限的情况下，还需深入研究所用齿轮的强度校核方法。

齿数的选择需满足传动比要求，同时兼顾重合度、啮合性能和装配条件。对于NGW型行星传动，太阳轮齿数、行星轮齿数和内齿圈齿数之间必须满足同心条件、装配条件和邻接条件。

齿宽系数的选取影响齿轮的承载能力和轴向尺寸。齿宽的增加可提高承载能力，但过大的齿宽会导致载荷沿齿宽分布不均。

3.3轴承系统与润滑设计

行星减速器的轴承系统需承受较大的径向载荷和轴向载荷。在设计中，需合理选用径向滑动轴承和平面推力滑动轴承，确保轴承的寿命和可靠性。轴承的布置应充分考虑受力情况和安装空间，使各轴承的载荷分布尽可能均匀。

润滑系统的设计同样重要。半驱式永磁电机可采用减速箱润滑油实现电机的冷却。采用强制喷油润滑可有效改善滚动体和滚道的工作环境。在润滑系统设计中，需保证润滑油清洁度，使轴承长期稳定在最优的润滑温度下工作。

四、机电一体化集成设计

4.1电机与减速机的连接方式

半驱式永磁电机的核心设计理念之一是摒弃传统的电机与减速机的分体连接方式。传统方案中，电机输出轴通过联轴器与减速机输入轴连接，存在对中困难、连接件多、轴向尺寸长等问题。半驱式方案则采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接。

在具体的连接方式上，可采用太阳轮与电机转子轴一体化设计，或通过花键套实现刚性连接。行星减速器模块安装于电机主体模块的前端盖上，形成紧凑的整体结构。这种一体化设计不仅缩短了轴向尺寸，还消除了联轴器带来的对中误差和附加损耗。

4.2共壳体集成结构

电机与减速机的共壳体集成是机电一体化的重要方向。通过将永磁电机和行星齿轮减速机集成安装于同一壳体中，可使两者紧凑布置，提升集成度，节约安装空间。

共壳体集成的优势体现在多个方面：一是减少了外部连接件和密封面，提高了系统的可靠性；二是缩短了载荷传递路径，减小了传动系统的扭转振动；三是降低了整机的重量和体积，便于运输和安装。

4.3变频器与控制系统的集成

半驱式永磁电机通常配备专用的控制系统，将永磁同步变频电动机、减速机和变频器融为一体。这种“三合一”或“多合一”的集成方案具有以下优势：

数据采集与在线监测：集成控制系统方便实时采集电机和减速机的运行数据，实现运行状态的在线监测和故障预警。

智能控制：通过变频器的精确控制，可实现电机的软启动、无级调速和恒转矩控制，满足不同工况的运行需求。

能效优化：集成控制系统可根据负载变化自动调整电机转速和输出扭矩，使系统始终运行在最佳效率点。(未完待续）

上述论文内空若有不妥之处，敬请批评指正。若有类同或引用不妥等其它情况，请及时与我们联系调整。
