行星减速器与永磁电机的机电一体化发展研究

摘要

本文系统研究行星减速器与永磁电机机电一体化融合的技术路径、设计方法、应用实践与发展趋势。行星减速器凭借其紧凑结构、大传动比和高可靠性，与永磁电机的高效率、高功率密度和宽调速范围形成优势互补，两者的集成化发展已成为现代传动系统的重要技术方向。研究表明，机电一体化集成方案可实现电机与减速器共壳体、共轴承的紧凑布局，系统体积减少30%-40%，传动效率较传统分立方案提升5-10个百分点。文章从集成架构设计、多物理场协同分析、热管理控制等维度阐述了机电一体化的关键技术体系，分析了在电动汽车轮毂驱动、机器人关节模组、工业半直驱系统等领域的典型应用，并针对机电参数匹配、系统热耦合、控制复杂性等核心挑战提出了应对策略，最后展望了智能化、轻量化与标准化的发展趋势，为行星减速器与永磁电机机电一体化系统的研究与开发提供技术参考。

引言

行星减速器与永磁电机是工业传动系统中两大核心部件，分别承担着“减速增扭”与“能量转换”的关键功能。行星减速器因其功率分流、多齿啮合的结构特点，在同体积下可实现远高于平行轴减速器的承载能力和传动比；永磁电机则凭借永磁体建立转子磁场、无需励磁电流的先天优势，在效率和功率密度方面显著优于传统电励磁电机。两者的结合并非简单的“1+1”，而是通过机电一体化设计实现结构融合、性能协同与功能集成的深度创新。

纵观传动技术的发展历程，电机与减速器长期以“分体式”模式共存——各自独立设计、制造、安装，再通过联轴器或法兰连接。这种模式虽然技术成熟、维护便利，但不可避免地存在系统体积大、传动链长、效率损失多、安装调试复杂等固有缺陷。随着下游应用对驱动系统提出越来越严苛的体积、重量和效率要求，分体式方案的局限日益凸显。正是在这一背景下，行星减速器与永磁电机的机电一体化融合应运而生，并迅速成为电动汽车、机器人、高端装备等领域驱动系统升级的核心方向。

2025年，永磁同步电机在减速电机领域的渗透率已超过34%，相比传统异步电机，永磁方案在效率、功率密度和响应速度上展现出显著优势。与此同时，国内外企业在集成化行星减速电机、一体化关节模组、半直驱传动系统等方向持续发力，推动机电一体化技术从概念走向规模化应用。本文将从技术原理、设计方法、应用实践、核心挑战与未来趋势等维度，系统阐述行星减速器与永磁电机机电一体化的发展图景。

一、机电一体化的技术内涵与驱动逻辑

1.1机电一体化的概念界定

行星减速器与永磁电机的机电一体化，是指在系统设计层面将电机与减速器作为一个整体功能单元进行协同设计与集成制造，而非将两者视为相互独立的部件进行简单拼装。这种一体化不仅仅体现在物理结构上的“共壳体”或“共轴”，更体现在电磁设计、机械设计、热设计、控制设计等多学科领域的深度融合与协同优化。

从集成深度来看，机电一体化可分为三个层次：第一层次为结构集成——电机与减速器共用壳体、共用轴承或共用轴系，减少连接件和安装空间；第二层次为性能协同——在系统层面统筹电机的电磁参数与减速器的传动参数，实现整体性能最优而非部件性能最优；第三层次为功能融合——将电机、减速器、驱动器、传感器乃至制动器集成于一体，形成具备完整驱动功能的智能化执行单元。

1.2机电一体化的驱动逻辑

机电一体化的兴起源于多重力量的共同驱动。

空间约束的倒逼。在电动汽车轮毂驱动、机器人关节、航空航天作动器等应用场景中，安装空间极为有限，分体式方案往往无法满足尺寸要求。通过机电一体化集成，可在有限的体积内实现更高的功率密度和转矩密度。

效率提升的追求。分体式方案中，电机输出轴需通过联轴器与减速器输入轴连接，每增加一级连接就引入额外的对中误差和机械损耗。一体化设计省去了中间连接环节，缩短了传动链，减少了能量损失。研究表明，集成化设计可使系统效率较分立方案提升5-10个百分点。

成本降低的压力。一体化设计减少了零部件数量，简化了装配工艺，降低了材料成本和人工成本。同时，高度集成的模块化产品便于客户“即插即用”，减少了客户的组装调试环节。

性能优化的需求。电机与减速器的参数相互耦合——传动比的选择影响电机的转速和转矩需求，而电机的转速又反过来影响减速器齿轮的接触强度和寿命。只有在一体化设计的框架下，才能实现这种双向耦合的最优匹配。

二、机电一体化系统的关键技术体系

2.1集成化结构设计

机电一体化的首要任务是实现电机与减速器在物理层面的深度融合。当前主流的集成架构包括以下几种形式：

共壳体集成。永磁电机与行星减速器共用总壳体，电机定子与减速器内齿圈可集成于同一壳体内部。这种架构大幅减少了外部连接件，节约了安装空间。重庆齿轮箱申请的立磨用永磁半直驱动力传动系统专利即采用此方案，将永磁同步电机与一级行星减速器集成于同一壳体中，太阳轮的连接端部穿设于电机转子轴内部，实现了高度紧凑的布局。

共轴集成。电机的转子轴直接作为减速器的输入轴（或与太阳轮一体化设计），省去了联轴器和对中工序。在二级行星齿轮减速器与永磁电机集成一体化的轮毂电机方案中，通过“U+一”型永磁电机与二级行星减速器的集成，极大幅度缩短了轮毂电机的轴向长度。

内嵌式集成。将行星减速器部分或全部内置于电机转子内部，实现极致的空间利用率。双轴向磁通电机共轴行星减速机即采用中心对称的集成化结构，将行星减速机与轴向磁通电机共轴布置。磁行星减速轴向永磁驱动电机则将径向磁行星减速器内嵌于轴向永磁电机内部。

一体化关节模组。在机器人领域，集成永磁同步电机、行星减速器、伺服驱动器、编码器等多组件于一体的一体化关节模组已成为主流方案。万里扬推出的两款行星关节模组融合了电机电控系统与精密行星减速机设计，运用结构拓扑优化、齿轮微观修形、电机定子分块直绕、高导热灌封等多项先进技术。

2.2多物理场协同分析与参数匹配

机电一体化系统涉及电磁场、温度场、结构应力场等多个物理场的强耦合。电机设计通常追求高转速以减小体积，但过高的转速会显著降低减速器太阳轮的接触强度，并增加旋转部件的损耗；反之，降低传动比虽可减轻减速器负担，却会增加电机的热负荷，导致绕组和永磁体温升过高。因此，单个部件的最优设计并不能保证整个系统的最优。

针对这一挑战，研究者提出了多种协同分析与优化方法。基于傅里叶的非线性磁路复合方法可适应不同工业应用中多样化的永磁电机拓扑；集总参数热分析模型可识别温升最严重的部件；基于赫兹接触应力原理对最危险受力件（如太阳轮）进行弯曲强度和接触强度计算。深度神经网络代理模型与深度强化学习算法相结合的多目标优化方法，可高效求解电机电磁性能与减速器传动性能的协同优化问题。

2.3一体化热管理技术

机电一体化系统将电机（主要热源）与减速器（对温度敏感的机械部件）集成于紧凑空间内，热管理成为决定系统可靠性的关键因素。集成化设计使散热面积相对减小，热量更容易在电机与减速器之间相互传递，导致齿轮润滑油温升过高、永磁体退磁风险增加。

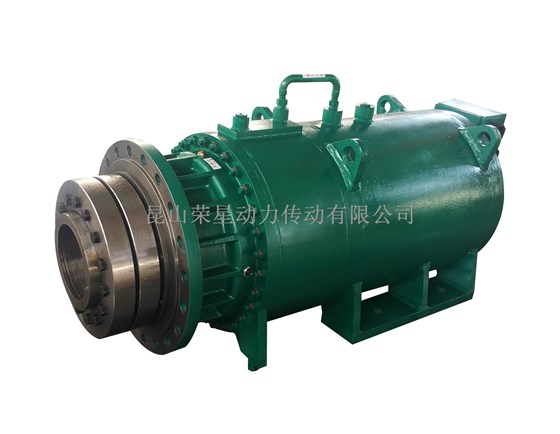

针对这一问题，行业开发了多种一体化热管理方案。内嵌式油冷通道可实现齿轮啮合区与电机发热部的协同散热。安徽明腾申请的半直驱永磁同步变频一体机专利中，行星减速器模块采用水冷系统散热，同时叶轮转动产生的气流可直接作用于减速器模块实现风冷辅助散热。水冷与风冷结合的复合散热策略正成为一体化系统热管理的重要方向。

2.4智能控制与驱动集成

机电一体化的高级形态是将驱动器、控制器乃至制动器一并集成于系统内部。这种“四合一”或“多合一”集成方案将永磁电机、减速器、变频器、制动器整合为一个整体，大幅减少了外部接线和控制系统复杂度。

在控制层面，一体化系统需考虑电机电磁特性与减速器机械特性的耦合影响。行星减速器的背隙、扭转刚度和传动误差会直接影响电机的控制精度和动态响应。因此，控制算法需要将减速器的机械特性纳入模型，实现电机电流环、速度环与减速器输出端的协同控制。纽格尔推出的关节执行器内部已封装电机底层的FOC矢量控制算法，可对永磁同步电机进行高精度闭环控制。

三、典型应用领域与案例分析

3.1电动汽车轮毂与轮边驱动

电动汽车轮毂/轮边驱动是行星减速器与永磁电机机电一体化最具规模的应用领域之一。分布式驱动系统因其传动结构简单、系统效率高和易于集成化设计等优势，成为特种车辆和新能源车辆的重点发展方向。

在轮毂电机方案中，将行星减速器集成于轮毂内部，与永磁电机构成一体化驱动单元，可大幅缩短轴向长度、减小轮辋空间占用。安徽工程大学的研究提出了二级行星齿轮减速器与“U+一”型永磁电机集成一体化的结构，并通过深度神经网络代理模型与深度强化学习算法相结合的多目标优化方法，显著提升了轮毂电机的综合输出性能。电动汽车轮边驱动系统通过结构一体化设计，在有限的轮辋空间内实现了电机与减速器的高效集成。

3.2机器人关节模组

机器人关节是机电一体化技术应用最为前沿的领域之一。人形机器人和协作机器人对关节驱动系统提出了极高的功率密度、定位精度和动态响应要求，传统的分体式方案难以满足。

行星减速器在机器人关节中具有独特优势——相比谐波减速器，行星减速器结构更紧凑、承载能力更强、抗冲击性能更好，对于需要频繁冲击和动态动作的机器人来说更具优势。其代价是控制难度更高，对电机和控制算法的匹配要求更严苛。

当前，国内已有20余家企业在人形机器人一体化关节领域布局。朗迪集团研发的集成永磁同步电机、减速器和智能控制技术的关节模组解决方案，采用模块化架构设计，支持多种工业总线通信协议。万里扬推出的行星关节模组融合了结构拓扑优化、齿轮微观修形、电机定子分块直绕、高导热灌封等多项先进技术。纽格尔推出的关节执行器以行星减速器、无刷外转子电机和驱动板为核心构件，内部已封装FOC矢量控制算法。

3.3工业半直驱系统

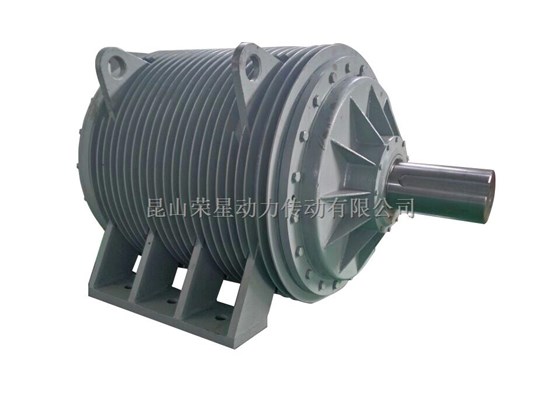

在工业传动领域，“半直驱”概念的兴起代表了行星减速器与永磁电机机电一体化的重要方向。半直驱式永磁电机由中低速永磁电机与单级行星减速机集成而成，兼具高效率、轻量化和智能化控制等优势。

在立磨、密炼机、采煤机等重载工业设备中，传统“异步电机+多级齿轮减速器”方案传动链长、可靠性低、振动大。永磁半直驱方案通过精简多级行星减速器为一级行星减速器，并采用永磁同步电机替代异步电机，显著提升了传动效率、减小了能耗。重庆齿轮箱研制的2500kW半直驱密炼机减速机填补了国内外行业空白。太重煤机申请的刮板机用“四位一体机”专利，将行星减速器、永磁同步电动机、变频器和紧链器集成为一体。

在煤矿刮板输送机领域，盘式永磁电机与行星减速一体化组合的传动单元实现了高功率、小型化和轻量化。在采煤机截割部，低速大扭矩永磁同步电机与四级行星齿轮减速器构成的传动系统有效解决了传统方案的传动链长和可靠性低问题。

3.4其他新兴应用

随着技术成熟和成本下降，行星减速器与永磁电机的机电一体化方案正拓展至更多新兴领域。在舞台机械领域，永磁行星减速驱动机构将稀土永磁同步电动机、行星减速机和卷筒集成为一体。在光伏跟踪系统中，利用高齿槽转矩永磁电机通过行星减速器速比放大后提供足够的反向制动扭矩。在医疗设备和移动机器人等空间受限、要求轻量化的场景中，永磁减速电机几乎是必然选择。

四、核心挑战与应对策略

4.1机电参数的协同匹配难题

如前所述，电机参数与减速器参数之间存在复杂的耦合关系——传动比、电机转速、齿轮强度、热负荷等多变量相互制约。传统的串行设计方法（先设计电机、再选配减速器）往往导致系统整体性能不佳。这要求在设计阶段就建立涵盖电磁、热、结构多物理场的协同分析模型。

应对策略包括：建立系统级的参数化设计平台，实现电机电磁方案与减速器传动方案的同步优化；引入多目标优化算法，在功率密度、效率、成本等多个目标之间寻求帕累托最优解；建立涵盖电磁、热、结构多物理场的协同仿真能力。

4.2集成系统的热管理

集成化设计将热源（电机）与对温度敏感的部件（减速器）紧密布置，散热条件相对恶化。电机绕组和永磁体的温升可能通过共壳体传导至减速器，导致润滑油粘度下降、齿轮接触强度降低。文献研究明确指出，过高的转速会增加太阳轮的接触应力并增加旋转部件的损耗，而热负荷的过度积累则是导致绕组和永磁体失效的主要因素。

应对策略包括：采用内嵌式油冷通道实现电机与减速器的协同散热；开发水冷与风冷结合的复合散热方案；在系统设计阶段通过热仿真识别温升最严重的部件并采取针对性措施。

4.3控制系统的复杂性

一体化系统将电机、减速器、驱动器和传感器高度集成，控制算法的复杂性随之增加。行星减速器的背隙、扭转刚度和传动误差会引入额外的非线性因素，影响控制精度和动态响应。同时，多组件集成于有限空间内，电磁兼容问题更加突出。

应对策略包括：将减速器的机械特性纳入电机控制模型，实现机电耦合控制；采用高分辨率编码器实现闭环位置/速度控制；在系统设计阶段进行电磁兼容仿真和优化。

4.4制造与维修的挑战

机电一体化系统的高度集成在带来性能优势的同时，也增加了制造和维修的难度。一体化壳体、共轴等设计对加工精度要求更高；一旦内部部件损坏，维修往往需要整体更换而非局部修复。这要求在设计阶段就充分考虑可制造性和可维修性，采用模块化架构以便于局部更换。

五、未来发展趋势与展望

5.1更高程度的集成化

当前机电一体化已从“电机+减速器”的两集成向“电机+减速器+驱动器+传感器+制动器”的多集成演进。未来，集成化程度将持续提高——冷却系统、润滑系统、状态监测系统都将被整合进一体化单元，形成完整的“智能驱动模块”。这种高度集成的模块化产品将大幅降低终端用户的选型、安装和维护门槛。

5.2智能化的深度融入

随着物联网和人工智能技术的发展，机电一体化系统正从“执行器”向“智能体”演进。内置振动、温度、电流等多类型传感器，结合边缘计算和云端分析，可实现系统的实时状态监测、故障诊断和剩余寿命预测。高分辨率编码器的集成使定位精度向1弧分以下发展。未来，具备自感知、自诊断、自优化能力的智能机电一体化系统将成为主流。

5.3轻量化与高性能化

新材料和新工艺的应用将持续推动机电一体化系统向更轻、更小、更强的方向发展。在电机侧，扁线绕组、油冷技术和新型磁钢材料不断提升功率密度；在减速器侧，齿轮微观修形、新型热处理工艺和轻质合金材料持续优化传动性能。超扁平无刷直流执行元件高度集成电机、减速机、编码器及制动器，大幅节省空间并提高扭矩密度。

5.4应用场景的持续拓展

机电一体化技术的应用正从传统的工业传动向更广阔的领域延伸。人形机器人的爆发式增长为一体化关节模组创造了巨大的增量市场；低空经济中电动垂直起降飞行器对高功率密度驱动系统的需求，将推动机电一体化技术向航空级标准迈进；新能源装备、医疗设备、智能物流等新兴领域同样为行星减速器与永磁电机的机电一体化提供了广阔的应用空间。

六、结论

行星减速器与永磁电机的机电一体化融合，代表了现代传动系统从“部件拼装”向“系统集成”演进的核心方向。这种融合并非简单的物理叠加，而是在结构设计、参数匹配、热管理、智能控制等多个维度实现深度协同的系统工程。

在技术层面，机电一体化的核心在于打破电机与减速器各自为政的设计范式，建立涵盖电磁、热、结构多物理场的协同分析与优化体系。在应用层面，机电一体化已在电动汽车轮毂驱动、机器人关节模组、工业半直驱系统等领域展现出显著的技术和经济优势，系统体积减少30%-40%，传动效率提升5-10个百分点。在挑战层面，机电参数协同匹配、系统热管理、控制复杂性以及制造维修难度等问题仍需持续攻关。

展望未来，行星减速器与永磁电机的机电一体化将向更高集成度、更深智能化、更轻重量的方向持续演进。随着人形机器人、低空经济、新能源装备等新兴产业的加速发展，机电一体化传动系统将从“可选方案”变为“必然选择”，为现代装备制造业的转型升级提供核心驱动力。

参考文献

1.AnEfficientSynergisticAnalysisModelofIntegratedPMMachinesandPlanetaryReducerTransmissionSystem[J].IEEETransactionsonIndustrialElectronics,2026,73(2):1770-1781.

2.李凯.集成行星减速器的内置式永磁轮毂电机多目标优化设计[D].安徽工程大学,2025.

3.重庆齿轮箱有限责任公司.一种立磨用永磁半直驱动力传动系统:CN118920762A[P].2024-11-12.

4.朗迪集团.集成永磁同步电机、减速器和智能控制技术的关节模组解决方案[EB/OL].2025-07-21.

5.万里扬.两款行星关节模组成功下线[EB/OL].2025-11-11.

6.中大力德.“减速器+电机+驱动”一体化方案[EB/OL].2025-03-17.

7.安徽明腾永磁机电设备有限公司.半直驱永磁同步变频一体机:专利申请[P].2025-05-09.

8.北京久鼎智能科技有限公司.集电机、减速器、变频器、紧链制动器为一体的永磁变频一体机[P].2025-02-26.

9.太重煤机有限公司.一种刮板机用四位一体机:CN121425736A[P].2026-02-02.

10.采煤机截割部传动系统设计[J].煤炭技术,2022(01).

11.盘式永磁电机与行星减速一体化组合的传动单元[J].设备管理与维修,2022(13).

12.刮板机用行星半直驱结构:实用新型专利[P].国茂股份,2026-06-19.
