十字轴式万向轴十字包轴承的安装应用与维护保养研究

摘要

本文系统研究十字轴式万向轴十字包轴承的核心结构技术、规范化安装工艺、科学维护保养策略及典型故障诊断方法。十字包轴承作为十字轴式万向轴中最关键的易损部件，其运行状态直接关系到传动系统的可靠性、传动效率和使用寿命。研究表明，十字包轴承的结构形式主要包括盖板式、卡环式、瓦盖固定式和塑料环定位式等多种轴向定位方式，各自适用于不同工况条件；十字轴轴颈采用20CrMnTi等合金钢材料，经渗碳淬火处理后表面硬度可达HRC58-62，具有优异的耐磨性和抗疲劳性能。十字包轴承的安装质量受安装前检查、拆卸操作规范、配合间隙控制和装配精度保障等多重因素影响，万向节叉孔与轴承壳配合间隙应控制在0-0.04mm范围内；运行维护需严格执行周期润滑制度，十字轴轴承建议每工作200-500小时或两个月加注耐高温抗极压润滑脂一次。文章深入分析了轴承烧结卡死、滚针异常压印与断裂、十字轴轴颈点蚀剥落、轴承座螺栓断裂等典型故障的成因诊断与处置方法，并从结构优化、材料创新、智能监测等角度展望了十字包轴承的未来发展方向，为工业传动系统中十字包轴承的科学选用与可靠性管理提供技术参考。

引言

十字轴式万向轴是工业传动系统中应用最为广泛的万向联轴器类型，在冶金、矿山、船舶、工程机械、造纸、起重运输等众多领域的动力传递中发挥着不可替代的作用。作为十字轴式万向轴的核心部件，十字包（又称十字轴总成）承载着传递扭矩、适应角向偏摆、吸收冲击载荷等多重功能，其技术性能和运行可靠性从根本上决定了整套万向轴的传动品质和使用寿命。由于万向节在工作中承受高频交变载荷和复杂应力分布，滚针轴承在长期摆动接触中磨损加剧，十字轴万向节在工作时的滚针轴承寿命受工况夹角、润滑质量等参数影响极大，十字包轴承无可争议地成为整套万向轴系统中最容易损坏的薄弱环节。

十字包轴承通常由十字轴、滚针轴承组、轴承壳（轴承座）、密封装置和各类轴向定位件紧密组合而成，其结构虽小，却在运动学和动力学上蕴含着高精度的协调与配合要求。在实际生产线上，十字包轴承若出现润滑不足、密封失效、安装不当或长期超负荷运行等不利情况，便会迅速引发轴颈磨损、滚针断裂、轴承烧结卡死等连锁式故障，严重时会导致整个传动系统失去动力，造成产线非计划性长时间停产和巨大的经济损失。

因此，系统掌握十字包轴承的合理结构与精密装配规范，建立科学完备的日常维护保养机制，精准识别各类故障的早期特征并进行有效干预，对于延长万向轴整体寿命、保障生产设备的连续平稳运行，具有十分重要的工程实践意义。本文从十字包轴承的结构技术、安装应用规范、维护保养体系和典型故障分析等方面展开系统论述，旨在为工业传动领域的工程技术人员提供全面的技术参考。

一、十字包轴承的结构组成与技术特点

1.1基本结构构成

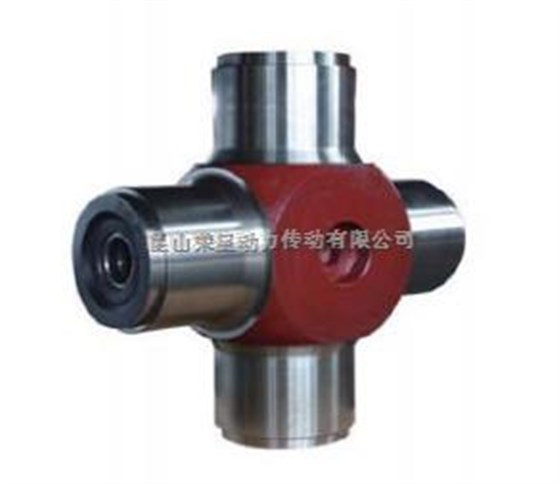

十字包是十字轴式万向联轴器的核心传动组件，主要由十字轴、滚针轴承及其轴向定位件、橡胶密封件等组成。十字轴作为十字包的心脏，其四个轴颈端部分别通过滚针轴承与两端的万向节叉内孔相连，构成空间四杆铰链结构，从而实现在复杂工况下平稳传递大转矩并适应一定角度的轴间偏摆。典型的十字轴万向节主要由主动叉、从动叉、十字轴、滚针轴承及其轴向定位件和橡胶密封件等组成。

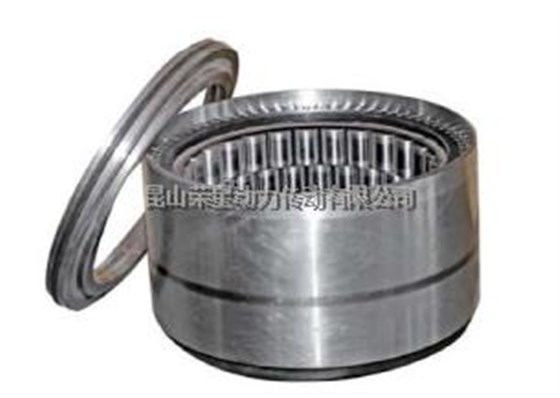

滚针轴承由轴承外圈、滚针和保持架构成，其轴向定位方式直接决定轴承在叉头承孔中的固定可靠性和拆装便捷性。目前常见的滚针轴承轴向定位方式有盖板式、卡环式、瓦盖固定式和塑料环定位式等多种。盖板式轴承定位采用螺栓和压板将轴承座固定在万向节叉上，并用锁片将螺栓锁紧。这种形式工作可靠性好、拆装方便，但零件数量较多。为消除高速转动时因离心力引起的十字轴轴向窜动，有时在盖板与轴承座底部间采用带弹性的结构，由弹性盖板对轴承座底部施加一定预压力，有效避免轴向窜动影响传动轴动平衡。

卡环式定位分为外卡式和内卡式两种，其特点是零件数量少、结构简单、工作可靠、重量轻。瓦盖固定式结构将万向节叉上与十字轴轴颈配合的圆孔分成两半，通过螺栓联接，拆装方便但加工精度要求较高。塑料环定位是在轴承壳外圆与万向节叉轴承孔中部开设环形槽，待轴承装入正确位置后经万向节叉的小孔将特制塑料注入环槽，固化后实现轴向固定。

1.2关键材料与热处理工艺

十字轴及滚针轴承的材料选择和热处理水平是决定十字包轴承承载能力和使用寿命的根本因素。在重载工况下，十字轴须选用具有高强度、高韧性的合金结构钢。40Cr、20CrMnTi等合金材料凭借良好的综合力学性能，被广泛用于十字轴制造。经过渗碳淬火处理后，十字轴轴颈表面硬度可达HRC58-62，耐磨性能显著提升，同时心部保持足够的韧性以抵抗冲击载荷。即使像SWC285DH1这样工业级十字包，在高循环工况中经过优化热处理后，其轴颈抗疲劳能力也能保证每日十万次循环运转下使用寿命保持在2000小时以上。

滚针轴承的滚动体常用GCr15轴承钢制造，具有高硬度、高疲劳强度和尺寸稳定性好的特点。在更加严苛的高速重载工况下，部分高端十字包已开始探索应用Si3N4陶瓷滚针。陶瓷材料的耐冲击性能可比传统轴承钢提升约50%，摩擦系数降低约30%，在显著延长轴承寿命的同时，降低了轴承在急停急启工况下的失效风险。

为保证十字轴轴颈的长期抗磨与抗疲劳，在热处理环节必须严格控制渗碳层深度、硬化层梯度和表面残余应力。轴承腔结构设计也直接关系到润滑保持和密封防护效果。采用迷宫式密封结构，配合耐高温耐腐蚀的氟橡胶唇形密封件，可以在多粉尘、高湿度环境中有效阻挡杂质进入润滑区域，大幅提升密封可靠性。

1.3多种结构形式的技术对比与应用选型

十字轴式万向联轴器的不同结构形式主要体现在轴承座和十字叉头的配合方式上。SWP型（剖分轴承座式）轴承座采用剖分结构，配合螺栓固定，在大型重载万向轴中应用广泛；SWC型（整体叉头式）则采用了无螺栓联接的紧凑结构设计，十字轴轴承的固定完全摒弃螺栓，从根本上消除了这一最常见的机械失效环节，显著提高了传动安全性，并改善了维护便捷性。整体叉头无螺栓结构由于取消了小型规格螺栓的薄弱点，轴承座在叉头上的紧固可靠性和几何稳定性优于传统分体式设计，已成为近年中大功率万向轴的主流发展方向。

十字包轴承的结构选型需要综合考虑预紧力调节、密封可靠性、拆装维护便利性和制造成本等多重因素。大型万向轴以SWP型为主，其拆装维护的灵活性更高；中型和中小型万向轴则更倾向于SWC型的紧凑化和高可靠性优势。

二、十字包轴承的精密安装工艺与技术规范

2.1安装前的检查与准备工作

十字包轴承的安装质量直接影响万向轴传动系统的运行可靠性和使用寿命。安装前必须开展严格细致的检查与准备，任何细微的疏忽都可能为设备运行留下长期隐患。在对十字包进行安装之前，应当对十字轴轴颈表面、轴承壳内壁、轴承孔配合面等部位逐一进行外观检查，确认表面无肉眼可见的损伤、明显锈蚀或材料裂纹等缺陷，并对各配合部位的毛刺和微小高点进行精细修整。

轴承座与万向节叉的承孔需做彻底清洁，杜绝灰尘、加工残留铁屑或陈旧硬化油脂等杂质进入轴承配合面。轴承安装部位任何微小的颗粒进入轴承内部后，都可能在长期运转中导致局部应力集中和表面划伤，从而加速磨损速度并引致发热异常，导致轴承过早失效。

安装前还应详细核对轴承型号、尺寸规格和公称转矩等技术参数是否与万向轴设计匹配。对于存放超过规定期限的新品十字包，出厂时虽已注脂密封，但由于油脂的自然老化沉降和密封件的老化影响，超过6个月的应在安装前重新补充润滑脂，防止首次运行时因润滑不足加速磨损。

2.2拆卸分解操作规范

正确的拆卸分解操作是十字包轴承维修过程中的第一道重要环节。当十字包需要拆卸检修时，应先拆卸盖板螺栓，取下盖板和十字轴滚针轴承壳。接着拆下另外两个十字轴的滚针轴承壳锁圈。操作时必须用适当工具托住十字轴的两个轴颈，利用锤子轻敲传动轴或伸缩套的万向节叉边缘，以十字轴本身顶出轴承壳。拆卸过程中严禁直接敲击安装轴承壳承孔的边缘或底部，一旦承孔口部产生磕碰或凹陷变形，轴承壳将无法实现精密装配，后续使用中还会加剧偏磨和微动磨损。

在拆卸十字轴轴承时，不能采取粗暴方式对轴承壳进行强制撬取或硬性敲打，以防轴承壳或叉口承孔受冲击力而变形。若轴承壳无法顺利退出，应先检查是否存在锈蚀粘连或油脂碳化抱死的情况，适量施加渗透性润滑剂待浸润后再行轻敲处理，切忌强行突破。

2.3装配精度控制与配合间隙管理

十字包轴承的装配精度控制是决定万向轴运转平稳性的核心因素。在完成各个零件的清洗与干燥后，应在轴承壳内部均匀涂抹少量润滑脂，然后将滚针按圆周方向顺序装入轴承壳内壁滚道中，确保滚针排列均匀不偏斜。再将含有滚针的轴承壳缓缓套入十字轴轴颈，注意轴承壳底部垫片与十字轴端面保持准确贴合，然后将整套轴承组件平稳装入万向节叉孔内，对准凹槽与螺孔位置，用锁片锁止螺栓完成固定。

在整个装配过程中，万向节叉孔与轴承壳的配合间隙应严格控制在0-0.04mm范围内。这一间隙必须既要确保轴承壳在运转中不会发生松旷，又要保证其沿轴向能够微动自适应避免咬死。间隙过大则轴承壳晃动加剧，滚针与十字轴轴颈接触区域发生偏离设计的附加应力；间隙过小则会增加轴承壳受热膨胀后的抱轴卡滞风险。

十字轴中心线与叉头之间的同轴度误差应控制在0.05-0.1mm以内，回转直径越小，同轴度精度要求越高。焊接式叉头与可伸缩型带花键副的万向轴在装配时，还要确保花键轴与花键套上的箭头或刻线标记对齐，保证两端叉头轴承孔轴线的相位差不超过1°。相位差偏大会导致万向轴在高速运转中产生周期性交变冲击，加剧传动系统的振动和零部件疲劳损伤。

2.4螺栓紧固与防松措施

螺栓紧固质量直接关系到十字包轴承与叉头的连接可靠性。安装紧固时应按照标准紧固工艺操作：先将螺栓按对角线交叉分步顺序多次逐步拧紧，使用扭力扳手严格执行规定的紧固力矩，分2至3次逐步达到额定力矩值，以防止连接面因一次加载过大而局部塑性变形。重要部位的螺纹在装配前需要涂覆螺纹锁固胶或中等强度厌氧胶，有效提高防松能力。紧固完成后应以锁定锁片、加装防松垫圈或采用双螺母结构等方式进行机械防松。

在关键重载设备装配中，建议完成第一次紧固后带负荷短时试运行，8小时后停机检查螺栓紧固状况并按原力矩再次紧固，连续至少三轮如此循环直至力矩稳定，彻底消除垫片压缩和接触面压塌带来的预紧力损失。

2.5动平衡校验与系统联调

十字包轴承装配完成后，如万向轴整体更换或更换了非对称的十字包及叉头等主要部件，必须经过动平衡校验才能投入使用。将组装好的万向轴整体置于专业动平衡试验机上，测量校正面上不平衡量的大小和相位，并在轻点位置配焊合适质量的平衡块，使不平衡度降至设备技术文件规定的允许范围内。不平衡度超标时，运行时将产生周期性的离心力激发传动系统振动，加速轴承磨损并影响整体传动平稳性。调试完成后还应在模拟载荷条件下低速试运转，通过目视和手感或测振仪器监测确认无异响、无轴向窜动、无过热现象，方可进行满负荷投入生产运行。

三、十字包轴承的科学维护保养策略

3.1润滑管理体系与操作规范

十字包轴承的润滑维护是决定其寿命的核心因素。十字轴万向节在工作时承受交变接触应力和冲击载荷，同时工作角度变化对油膜完整性有苛刻要求。在连续生产类工况中，十字轴轴承部分每运行两个月应注油保养一次，花键副部分每三个月保养一次。对于新安装或大修后重新投入运行的万向轴，磨合初期每周加注润滑脂一次，磨耗稳定后在常规工况下轴承部分每季度加注一次，花键副部分每半年加注一次。在高温、潮湿或多粉尘的恶劣环境中运行时，必须进一步缩短润滑周期。

润滑脂的选用应与工作条件和环境温度相匹配。常规工况下采用2号工业锂基润滑脂较为适宜；在高温环境下运行的设备可选用3号或4号钙基脂或高温合成锂基脂，以保持稳定润滑性能。花键副若承受额外重载摩擦，可在润滑脂中适量添加二硫化钼作为抗磨补强剂，提高极压条件下的抗擦伤能力。夏季气温较高时，宜采用黏度稍高的3号锂基润滑脂，冬季气温较低时则换用低温流动性更好的2号锂基脂，以维持低温启动时的润滑可靠性。

加注操作必须使用高压注油枪，从注油嘴向轴承腔内连续压入新鲜润滑脂，直至旧脂和磨损副产物全部从各润滑点的密封油封边缘挤出并有新脂溢出方可停止。注油前应检查油嘴是否堵塞和畅通，发现不通的油嘴应及时更换。注脂量不宜过多也不宜过少——过多会造成油脂堆积，增加运转中的搅油阻力和发热；过少则不能形成有效覆盖润滑界面，易导致金属干摩擦接触，加速磨损。

3.2密封防护与腐蚀控制

船舶、采矿、冶金等恶劣工况环境对十字包轴承密封防护的挑战尤为严峻。轴承密封系统如果失效，水分、盐雾、粉尘和腐蚀性杂质迅速侵入轴承腔，润滑脂遭乳化分解，十字轴轴颈与滚针表面产生锈蚀擦伤，最终轴承咬死报废。密封结构除了初期安装必须选用合格的丁腈橡胶或氟橡胶材质油封外，还须在维护周期中动态检查油封磨损情况，及时更换老化和破损的密封件。在腐蚀性环境中使用氟橡胶（FKM）密封圈可以有效抵御化学品侵蚀，耐化学介质能力提升3倍，适应温度和耐腐蚀等条件要求严苛的工况。

十字包轴承装配时，应仔细检查各密封部位有无挤伤，密封唇口迎油方向正向，避免安装过程中误触而产生轴向划痕影响密封效果。密封外侧配合结构还可加设甩油环、迷宫环等多重非接触式防护，阻挡外部粉尘和液体侵入轴承内部，进一步提升恶劣环境下密封性能的冗余度。

3.3运行状态巡检与数据记录

完备的运行巡检制度有助于早期发现十字包轴承的隐患并将其消除于萌芽状态。日常巡检中，操作人员或维护技术人员应站在安全位置观察万向轴运转情况，注意辨别是否存在周期性异响、金属敲击声或摩擦响声。用红外测温仪测量十字包轴承表面温度是否异常升高，正常温升应在环境温度基础上不超过40-50℃。温度超过70℃预示可能存在润滑劣化、装配过紧或轴承内部损伤，须进一步检查并查明原因。

检查十字轴相对于叉耳是否有明显轴向窜动。如果出现轴向窜动并随转速变化而加剧，说明轴承轴向定位已经失效，必须立即停机维修。对于运行中的螺栓紧固状况，也应定期通过观察标记或逐一扭矩抽检等方式进行检查，避免因联接松动引发放大振动和轴承偏磨。

建立十字包轴承的全寿命周期跟踪档案，准确记录每次保养的日期、润滑脂消耗量、轴承间隙测量结果以及异常现象和处置措施等，有利于识别单台轴承的使用规律，从而精准制定预测性换件计划，避免盲目维修或突发电机故障。

四、典型失效模式分析与现场处置

4.1轴承烧结与润滑完全失效

轴承烧结是十字包最严重的失效形式，在工况夹角加大时十字轴万向节滚针轴承寿命会显著下降，一旦润滑补充周期过长或密封系统失效导致润滑油流失，滚针与十字轴轴颈之间将逐渐由液体摩擦转化为边界摩擦乃至干摩擦。持续干摩擦引发强烈热积累，局部瞬时高温使轴颈表面形成氧化变色甚至烧蚀。温度超过材料许用范围后，轴承壳与十字轴之间发生金属粘着烧结，转动卡滞并引发整个万向轴动力中断。

预防润滑失效类烧结必须严格执行推荐的注脂周期并优先选择耐高温、抗极压能力强的润滑脂，坚持新脂彻底顶出旧脂的操作标准。在轴承烧结已经发生后，应及时更换全套十字包，并同步排查油路堵塞、密封件失效或管路接错等系统隐患，防止同类故障再次发生。

4.2十字轴轴颈与滚针表面异常压印

十字轴轴颈出现与轴线倾斜一定角度的斜压印，是轴承过早失效的典型早期特征之一。当轴承内周总间隙大于0.4mm甚至超过JB/T3232标准给出的0.5mm上限时，圆周方向的过大游隙会使滚针在摆动过程中发生偏斜而不能沿轴颈均匀接触，滚针歪斜引起轴颈表面产生倾斜压痕，压痕深度不断扩展至滚针无法有效自转的程度，摩擦阻力急剧增大，使压痕进一步延伸加剧磨损。圆周总间隙最合理的控制范围应保持在0.1-0.4mm之间，以维持轴承滚针的正常运动姿态并均衡承载。传动轴在较小摆角下长期摆动时，十字轴与轴承径向游隙逐渐扩张使载荷集中在狭窄接触区，容易诱发大面积疲劳剥落。

滚针断裂多数是由于轴承结构尺寸参数匹配不佳和圆周总间隙超差所致。滚针头部距端面附近是最常观察到麻坑和折断的区域，因此加强轴承游隙的出厂质量管控和装配后游隙抽查，对于防止滚针异常断裂具有重要意义。

4.3十字轴轴颈点蚀剥落与十字轴断裂

在反复大扭矩作用下，十字轴轴颈接触表面由于应力超过材料接触疲劳极限而形成早期显微裂纹。裂纹由内向外扩展后，表面形成点状剥落和深层剥蚀。材料纯净度和热处理均匀性是轴颈疲劳寿命的重要决定因素。十字轴金属杂质偏多、渗碳层与基体过渡层中存在裂纹，以及轴根部过渡圆角加工粗糙形成的应力集中，均为疲劳断裂埋下了隐患。轴颈剥落显著增大了摩擦力矩，继而引发高温和卡滞，加速整个轴承单元的失效进程。大扭矩断裂则是超负荷和异常因素叠加的结果，虽然十字轴静强度在设计阶段安全系数不低于2.5倍，但强烈冲击仍可能在某些严重超载场景下触发突发断裂。严格执行负载限制和避免设备急停急启工况，是降低严重断裂事故概率的基本措施。

4.4轴承座螺栓断裂与叉头损伤

对于SWP等采用剖分轴承座螺栓固定的万向轴结构而言，螺栓断裂是最常见和最危险的失效形式之一。轴承座把合螺栓规格过小，抗剪抗拉能力不足，容易在冲击力矩下发生疲劳断裂。叉头轴承座定位止口接触面积有限且容易磨损产生间隙，运转中螺栓额外承受周期性的拉伸冲击，加剧了螺栓断裂概率。将轴承座连接改为多个均布小规格螺栓代替原来少数的大规格螺栓，能有效改善各螺栓受力均匀性，避免局部载荷过大引起断裂。整体叉头无螺栓联接的SWC结构则是彻底规避螺栓断裂隐患的方案。叉头根部圆角处的加工粗糙和残余应力偏高，易在交变应力作用下萌生裂纹。因此在关键重载联轴器的制造和维修检查中，应对叉头根部等应力敏感区域开展磁粉探伤或着色渗透检测，及时排查潜在的裂纹及延伸趋势。

五、技术发展与未来展望

5.1结构向整体化和轻量化方向演进

十字包轴承技术在结构设计上正由传统的分散式轴承座紧固结构，向整体式叉头无螺栓紧固结构演进，极大简化了轴承在叉头内的固定方式，消除了螺栓断裂风险，同时减轻了叉头端部几何空间约束。未来在中大型万向联轴器中，无螺栓整体叉头式的SWC系列将更加普及，其拆装维护和精度保持性将显著优于剖分轴承座结构。在轻量化方向上，碳纤维复合材料传动轴和十字包组件减重研究已经起步，随着复合材料成型技术和界面连接技术的成熟，重量减轻与强度保持两者之间的矛盾将有望得到进一步平衡，显著提升万向轴在高转速下的动力学性能。

5.2新材料与表面工程应用

十字包轴承的性能极限正通过新材料和先进表面工程技术的应用不断拓展。在金属材料方面，新一代高纯净度轴承钢和微合金化齿轮钢逐步应用于大型十字轴，其疲劳寿命和强韧性匹配更为理想。表面工程技术从传统的渗碳淬火向多元复合工艺延伸，离子渗氮、物理气相沉积涂层和激光淬火等新型工艺正逐步从实验室走向工业应用，在十字轴轴颈表面制备超硬低摩擦系数的功能涂层成为改善耐磨性的有效途径。陶瓷滚针技术随着成本的下降在高速轻载工况下已实现初步推广，未来在适合的工业场景中有望获得更大范围的应用。

5.3智能化监测与预测性维护

当前十字包轴承的维护仍以定期检查和经验判断为主，智能化程度较低。未来工业物联网和微型传感技术的发展将使嵌入式智能十字包轴承成为可能。通过将微型温度、振动和扭矩传感器集成设计于十字轴轴端或轴承壳内，实现在线采集十字轴轴颈温升状态和振动频谱数据，并经由无线通信模块将数据上传至云端智能诊断平台。后台大数据系统运用机器学习算法分析多维度运行趋势，对异常工况做出早期预警，并预测剩余有效寿命。集成传感器和数字孪生的智能十字包将对避免突发性传动系统故障、合理安排备件与维修周期产生深远影响。

六、结论

十字包轴承作为十字轴式万向轴中最核心的易损组件，在整个传动系统中的作用不可替代。盖板式、卡环式、瓦盖固定式和塑料环定位式等多种轴承定位结构为不同的工况适应性提供了丰富的选型空间。十字轴选用20CrMnTi等优质合金钢，经过渗碳淬火精密热处理后表面硬度HRC58-62，高温润滑脂配合迷宫密封和氟橡胶密封件在恶劣环境下构成了轴承稳定运行的重要保障。

十字包轴承的规范安装包含严格的前期清洁检查、拆装操作步骤、精度控制、紧固工艺和动平衡联调等完整工艺环节，万向节叉孔与轴承壳配合间隙严格控制在0-0.04mm。科学维护保养的核心在于严格执行周期润滑管理，重载工况每200-500小时或两个月的润滑周期，采用耐高温抗极压锂基润滑脂，并确保每次注油彻底挤出旧脂和脏污，保持轴承腔清洁和油膜完整。密封检查、运行温度监控、轴向窜动量复查和螺栓防松验证等巡检项目组成系统化主动防御体系。

十字包轴承的典型失效模式包括润滑失效引起的烧结卡死、滚针偏斜造成的压痕剥落与滚针断裂，以及轴颈点蚀、十字轴断裂、轴承座螺栓疲劳失效和叉头应力损伤等。准确识别失效现象与原因分析有助于在早期阶段进行处置，避免失效扩大化引发生产被动停机，显著延长万向轴全寿命周期。

展望未来，集成化与轻量化设计、高性能陶瓷轴承材料和先进表面工程技术的应用、以及基于嵌入式传感器的智能监测系统的开发，将使十字包轴承向着更高可靠性、更长维护周期和智能化主动运维的新阶段持续进步。

参考文献

1.瑞环轴承.十字轴万向节[EB/OL].洛阳轴承集团瑞环大型轴承有限公司.

2.万向节[EB/OL].百度百科,2026-02-03.

3.河北联轴器.万向联轴器[EB/OL].

4.JB/T7341《十字轴式万向联轴器用十字包》[S].机械行业标准.

5.万向联轴器.十字轴式万向联轴器[EB/OL].

6.太平洋汽车.怎样正确地安装万向轴承[EB/OL].2025-07-22.

7.太平洋汽车.万向节十字轴承拆装的步骤[EB/OL].2024-11-06.

8.汽车之家.内卡十字轴怎么拆[EB/OL].2025-02-21.

9.浅谈万向节传动轴维护保养[EB/OL].2025-12-04.

10.万向轴常见故障及处理方法和预防措施[EB/OL].2025-07-08.

11.华硕传动机械.十字轴万向联轴器安装维护介绍[EB/OL].2025-05-24.

12.高天安.万向节十字轴总成失效分析和设计改进[EB/OL].万向钱潮股份有限公司.

13.十字轴式万向联轴器的改进与应用[J].2005.

14.万向联轴器如何应对重载工况[EB/OL].无锡市协力重工机械有限公司,2025-10-24.

15.SWC285DH1联轴器十字包配件[EB/OL].2025-12-16.

16.万向节十字轴承的润滑管理[J].

上述论文内空若有不妥之处，敬请批评指正。若有类同或引用不妥等其它情况，请及时与我们联系调整!

想了解更多信息或资讯，请登陆荣星传动官网：https://www.chinawingstar.com，专注永磁直驱系统、半驱式永磁电机系统、永磁电机专用行星减速机、标准行星减速机/器、非标行星减速机/器、十字万向联轴器、齿轮联轴器的研发制造服务商，荣星传动致力于动力传动系统一站式解决方案，25年动力传动系统研发、制造服务经验，品质保证。

联系电话：13773110206
