鼓形齿联轴器的优化设计研究

鼓形齿联轴器的优化设计研究

摘要

鼓形齿联轴器是现代工业传动系统中不可或缺的核心基础件，广泛应用于冶金轧钢、船舶推进、风力发电、起重运输等高速重载领域。本文从鼓形齿联轴器的结构特点与工作原理出发，系统分析了其与传统直齿式联轴器相比的技术优势，深入探讨了齿形参数优化、齿向鼓形量优化、材料与热处理工艺优化、结构轻量化设计以及齿侧间隙控制等关键优化设计方向。研究表明，通过科学系统的优化设计，鼓形齿联轴器的承载能力可较直齿式提高15-20%，许用角位移可达1°30'，综合传动性能显著提升。昆山荣星动力传动有限公司在CLJ型鼓形齿式联轴器的研发中取得了重要突破，其产品转矩系数F达到2.49×10?kN·m，较国内同类产品高出50%以上，重量减轻30%以上。本文还结合有限元分析、多目标优化算法等现代设计手段，探讨了鼓形齿联轴器优化设计的方法论与工程实践，为行业技术进步提供参考。

引言

鼓形齿联轴器是一种通过内外齿廓的啮合来传递运动和扭矩的挠性联轴器，其核心特征在于外齿轴套的齿廓沿齿宽方向呈中凸弧形——即“鼓形”。这种特殊的齿形设计使其在传递大扭矩的同时，能够有效补偿两轴之间的轴向、径向和角向位移，因而在轧钢机械、造纸机械、起重设备、风电传动等高速重载场合得到广泛应用。

然而，随着现代工业装备向大型化、高速化、精密化方向持续发展，对鼓形齿联轴器的承载能力、可靠性、寿命和紧凑性提出了越来越高的要求。传统基于经验和简单公式的设计方法已难以满足日益严苛的性能需求。如何在有限的结构空间内实现更大的扭矩传递能力、更优的位移补偿性能和更长的使用寿命，成为鼓形齿联轴器设计领域亟待解决的核心课题。

优化设计作为一种系统化的工程设计方法，通过建立精确的数学模型、运用先进的优化算法和仿真分析手段，在满足多种约束条件的前提下寻求最优的设计参数组合，为提升鼓形齿联轴器的综合性能提供了有效途径。本文将从多个维度系统阐述鼓形齿联轴器的优化设计理论与方法，并结合工程实践探讨其应用价值。

一、鼓形齿联轴器的结构特点与技术优势

1.1鼓形齿的基本结构

鼓形齿联轴器主要由内齿圈、外齿轴套、密封装置和连接件等部分组成。其核心创新在于外齿轴套上的轮齿在齿宽方向上呈中凸弧形——齿宽中部的齿厚最大，向两端逐渐减小。这种鼓形结构使得内外齿在存在轴间倾角时仍能保持良好的接触状态，避免了直齿式联轴器在角位移条件下齿端棱边挤压和应力集中的弊端。

鼓形齿的鼓形量（即齿宽中部的鼓起高度）是设计的核心参数之一。按ISO标准，用于一般齿轮的鼓形量约为10-40微米。而在联轴器应用中，由于需要补偿更大的角位移，鼓形量通常更大，具体数值需根据工况条件和补偿要求通过优化计算确定。

1.2鼓形齿联轴器的技术优势

与传统直齿式联轴器相比，鼓形齿联轴器在多个关键技术指标上具有显著优势：

承载能力显著提升。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15-20%。这一优势源于鼓形齿面使载荷沿齿宽方向分布更为均匀，避免了直齿在角位移条件下载荷集中于齿端的问题。

角位移补偿能力大幅增强。当径向位移为零时，直齿式联轴器的许用角位移约为1°，而鼓形齿式联轴器的许用角位移可达1°30'，提高了50%。更大的角位移补偿能力意味着联轴器可以适应更大的安装误差和运行变形。

齿面接触条件明显改善。鼓形齿面使内外齿在存在角位移时仍能保持良好的面接触状态，避免了直齿齿端棱边挤压和应力集中，同时改善了齿面摩擦和磨损状况，降低了运行噪声，延长了维修周期。

传动效率高。鼓形齿联轴器的传动效率通常可达99%以上，能量损失极小。

二、鼓形齿联轴器优化设计的主要方向

2.1齿形参数的优化

齿形参数是决定鼓形齿联轴器性能的基础要素，主要包括模数、齿数、压力角、齿宽系数等。这些参数之间存在复杂的耦合关系，需要通过系统化的优化方法来确定最佳组合。

在模数与齿数的选择上，需要在承载能力和结构尺寸之间寻求平衡。较大的模数可提高齿根弯曲强度，但会增加齿轮的径向尺寸；较小的模数有利于减小体积，但可能降低承载能力。齿数的选择则影响传动平稳性、重合度和齿面滑动率。研究表明，在一定的结构尺寸下确定齿轮参数的优化数学模型，通过求解优化模型可以计算出不同齿数、模数及相应的鼓度圆半径下的优化齿顶高系数值，从而使鼓形齿联轴器具有最佳的承载能力和最长的工作使用寿命。

压力角的选择同样需要优化权衡。较大的压力角可提高齿面接触强度和齿根弯曲强度，但会增加径向载荷和轴承负荷；较小的压力角有利于减小径向力，但可能降低承载能力。研究还表明，在不对中情况下，压力角对于齿面承载性能的影响高于理想对中情况，且接触齿对数随着压力角的增大总体呈上升趋势。因此，在实际工况下，压力角的优化需充分考虑轴系不对中的影响。

齿宽系数的设定直接影响载荷沿齿宽方向的分布均匀性。过大的齿宽系数会导致载荷集中于齿宽中部，降低承载能力；过小的齿宽系数则无法充分利用齿宽方向的材料强度。鼓形齿的齿宽系数需与鼓形量协同优化，以实现载荷沿齿宽方向的最优分布。

2.2齿向鼓形量的优化

鼓形量是鼓形齿联轴器设计中最具特色的参数，其大小直接决定了联轴器的角位移补偿能力和齿面接触状态。鼓形量过大，虽然可以获得更大的角位移补偿能力，但会减小齿面的有效接触面积，增加接触应力，降低承载能力；鼓形量过小，则无法有效补偿角位移，在存在轴间倾角时齿端仍会产生应力集中。

建立鼓形量与补偿能力的数学模型，研究不同工况下的最佳鼓形量设计，是优化设计的核心内容之一。通过多目标优化算法，可以确定鼓形量随齿宽变化的优化曲线，使联轴器在满足角位移补偿要求的前提下保持足够的接触强度。优化后的设计可使轴向补偿能力提高30%，同时保持足够的接触强度。

鼓度曲线的选型也是鼓形量优化的重要组成部分。研究表明，外齿鼓度曲线的选型及参数对鼓形齿联轴器啮合特性有着重要的影响，其决定了鼓形齿联轴器的最大允许轴间倾角及啮合性能。常见的鼓度曲线类型包括圆弧曲线、椭圆曲线、双曲线和三段圆弧曲线等。不同类型的鼓度曲线在不同轴间倾角下表现出不同的啮合特性——圆弧曲线加工简单、应用广泛，但在大倾角下接触性能可能下降；椭圆曲线和双曲线可提供更优的接触特性，但加工难度较大；三段圆弧曲线则在大倾角工况下展现出独特的优势。通过比较分析各类鼓度曲线的啮合特性，可为特定工况选择最优的鼓度曲线类型，进一步提高联轴器的综合性能。

此外，鼓形齿的曲率半径直接影响着鼓形齿联轴器的承载能力和允许的偏移量或摆角，是设计鼓形齿的关键因素。曲率半径的优化需综合考虑齿面接触应力、齿根弯曲应力和加工可行性等多方面因素。

2.3材料选择与热处理工艺优化

材料与热处理工艺是决定鼓形齿联轴器承载能力和使用寿命的重要因素。合理的材料选择和热处理工艺优化可以显著提高齿面的硬度、耐磨性和抗疲劳性能。

在材料选择方面，鼓形齿联轴器的内外齿轮通常选用中碳合金钢，如42CrMo等。42CrMo具有优良的综合力学性能，经调质处理后基体具有良好的强韧性配合，齿面经感应淬火后可获得较高的表面硬度。昆山荣星动力传动有限公司的CJ系列标准鼓形齿联轴器即采用42CrMo材质，经调质处理，工作倾角可达±1°。其CG系列带中间接管型鼓形齿联轴器则提供调质和氮化两种热处理方案，公称转矩范围分别为3.5-7100kN·m和8-16000kN·m。

热处理工艺的优化同样至关重要。调质处理（淬火+高温回火）可使基体获得良好的综合力学性能；渗碳淬火可使齿面形成一定深度的硬化层，表面硬度可达HRC58-62；氮化处理可在不产生较大变形的前提下提高齿面硬度和耐磨性。不同的热处理方案适用于不同的工况条件，需要根据载荷特征、精度要求和成本约束进行优化选择。

2.4结构轻量化设计

在保证承载能力和可靠性的前提下，减轻鼓形齿联轴器的重量是优化设计的重要方向之一。轻量化不仅可以降低制造成本，还可以减小传动系统的转动惯量和悬挂力矩，提高系统的动态响应性能。

结构轻量化设计的核心在于识别结构中应力水平较低、材料利用率不高的区域，通过拓扑优化、尺寸优化和形状优化等手段，在满足强度和刚度要求的前提下尽可能减少材料用量。将鼓形齿联轴器的不平衡度减至最小限度，尽量做到结构对称，也是轻量化设计的重要内容。

昆山荣星动力传动有限公司在CLJ型鼓形齿式联轴器的设计中，通过系统的结构优化，实现了显著的轻量化效果。该产品的转矩系数F达到2.49×10?kN·m，比国内的GICL、GIICL型高出50%以上，同时重量减轻了30%以上，使用寿命也相应提高，达到了当今国际先进水平。

2.5齿侧间隙的优化控制

齿侧间隙是影响鼓形齿联轴器传动精度和动态性能的重要因素。适当的齿侧间隙可以保证齿轮的正常啮合、形成润滑油膜、补偿热膨胀和制造误差；但过大的齿侧间隙会导致传动精度下降、冲击载荷增加和噪声增大。

为了使鼓形齿联轴器在倾角下正常工作，需要建立快速、精确的侧隙设计方法。这通常包括：采用沿齿宽方向对齿廓形状连续变位的方法形成鼓形齿，建立鼓形齿齿面模型；模拟插齿刀加工内齿圈，建立内齿圈轮齿齿面模型；基于空间几何关系计算不同轴间倾角下的齿面最小间隙。

通过系统的侧隙优化，可使鼓形齿联轴器的总齿侧间隙控制在普通齿式联轴器的1/3-1/4范围内。总齿侧间隙的减小通常通过削薄外齿轴套和内齿圈的轮齿厚度来实现。

三、优化设计的现代方法与技术手段

3.1有限元分析在优化设计中的应用

有限元分析是鼓形齿联轴器优化设计中不可或缺的工具。通过建立高精度的三维有限元模型，可以对鼓形齿联轴器在多种工况下的应力分布、接触状态和变形特性进行精确分析。

在齿面接触分析方面，通过对互相接触的内外齿面进行网格细化，可以精确计算齿面接触应力的分布情况，识别应力集中区域。基于有限元分析结果，可以针对性地进行齿形修形和结构优化，降低峰值应力，提高承载能力。

在结构强度分析方面，有限元方法可以评估鼓形齿联轴器各部件在额定载荷和极端工况下的应力和变形，为轻量化设计提供依据。通过对鼓形齿联轴器的接触应力与弯曲变形进行有限元分析，可以缩短选型与强度校核时间，为改进与优化提供参考依据。

3.2多目标优化算法的应用

鼓形齿联轴器的优化设计涉及多个相互冲突的目标——承载能力最大化、体积最小化、重量最轻化、成本最低化等。多目标优化算法为在多个目标之间寻求最优权衡提供了有效手段。

通过多目标优化算法，可以确定鼓形量随齿宽变化的优化曲线，在承载能力和补偿能力之间取得最佳平衡。遗传算法、粒子群优化算法、非支配排序遗传算法等智能优化方法，能够在复杂的设计空间中高效搜索最优解。

在齿轮修形参数的优化中，以降低接触应力为目的构建修形参数优化模型，通过带有精英策略的非支配序列遗传算法对齿轮修形参数进行优化，可有效降低齿面最大接触应力。

3.3数字化设计与参数化建模

数字化设计技术为鼓形齿联轴器的优化设计提供了高效的平台。通过参数化三维建模，可以快速生成不同设计参数组合下的鼓形齿联轴器模型，为后续的仿真分析和优化迭代提供基础。

在鼓形齿轮的齿面建模方面，采用沿齿宽方向对齿廓形状连续变位的方法形成鼓形齿，可精确描述鼓形齿的三维曲面特征。通过参数化建模，设计变量（如模数、齿数、鼓形量、齿宽系数等）与几何模型之间建立了直接的关联，使得设计方案的快速迭代成为可能。

四、工程实践与应用案例

4.1昆山荣星动力传动有限公司的技术创新

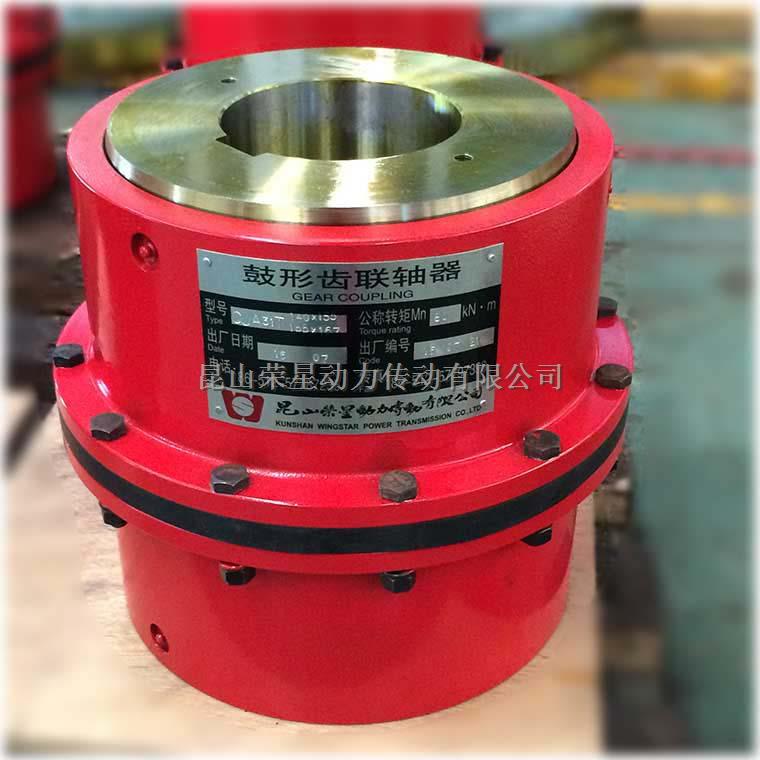

昆山荣星动力传动有限公司是我国著名的研发、生产和经营传动机械产品的专业公司。在鼓形齿联轴器领域，昆山荣星取得了多项重要技术突破。公司的CLJ型鼓形齿式联轴器获得三项国家专利，产品荣获中国机械通用零部件行业“优秀新产品特等奖”。CLJ型鼓形齿式联轴器及齿接轴具有自主知识产权，产品具有能承受重载荷、适应高转速、结构小型化、高精度、低噪音、高可靠性和易维护性等特点。

在技术性能方面，昆山荣星的CLJ鼓形齿联轴器公称转矩范围覆盖1.25kN·m至10000kN·m。其衡量联轴器技术水平的主要技术指标——转矩系数F达到2.49×10?kN·m，比国内的GICL、GIICL型高出50%以上，同时重量减轻了30%以上，使用寿命也相应提高，达到了当今国际先进水平，转矩系数在国内处于领先水平。

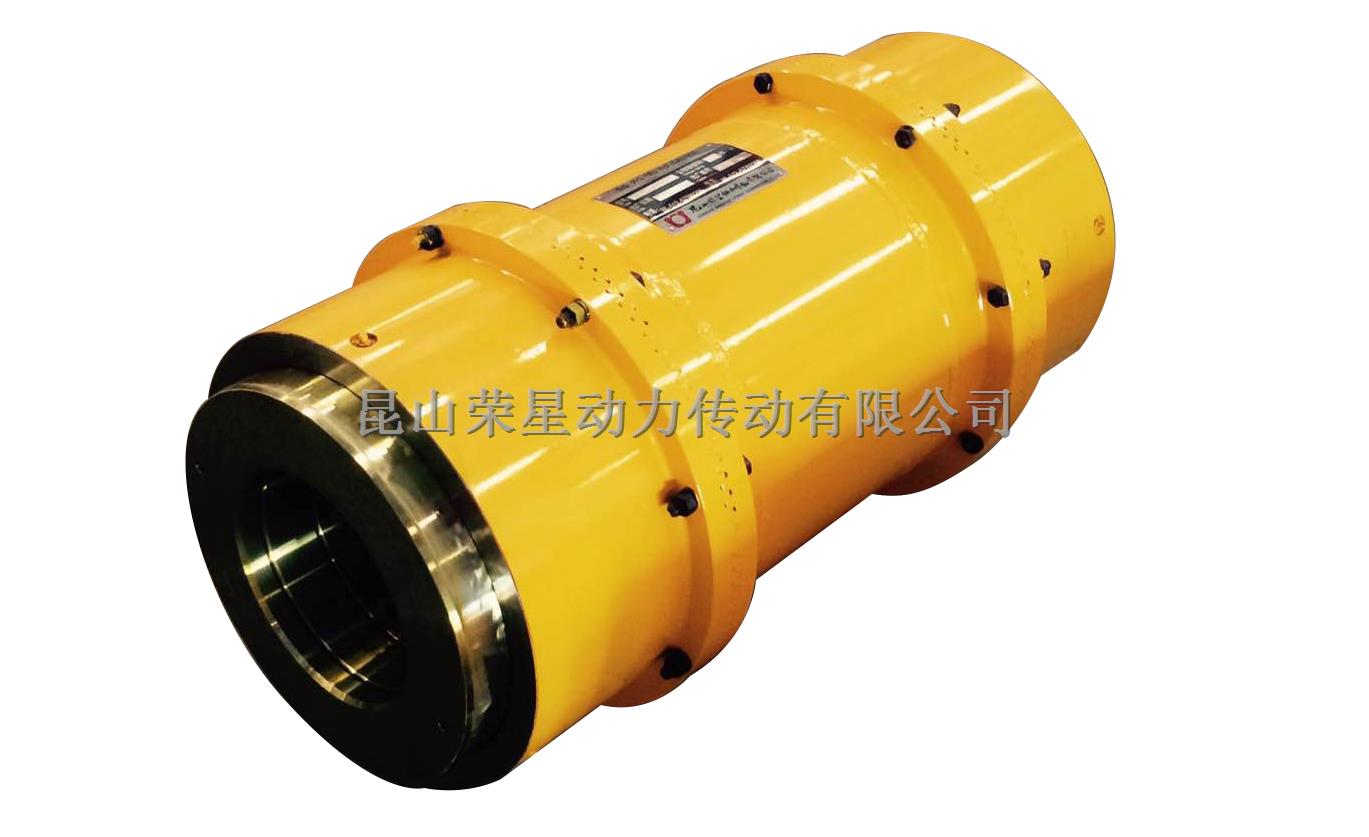

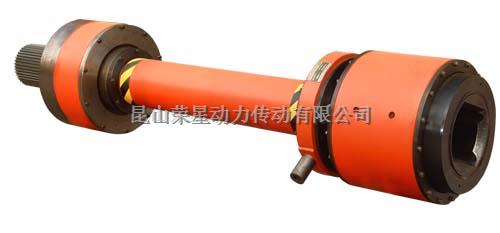

在产品系列方面，昆山荣星的C型鼓形齿联轴器及齿接轴分为两大类型，三百多种规格，四千多个品种。其CG系列带中间接管型鼓形齿联轴器采用TAB标准齿形，齿顶齿侧双定位，传动平稳，适用于两轴距离较大、需要径向及轴向位移较大的场合，如板带轧机传动部位。WG型、GCLD型鼓形齿联轴器带有制动轮或制动盘，适用于起重、车辆、卷扬机等需要制动的场合。

4.2优化设计的综合效益

系统的优化设计为鼓形齿联轴器带来的综合效益体现在多个方面：

性能提升。通过齿形参数优化、鼓形量优化和材料工艺优化，鼓形齿联轴器的承载能力可提高15-20%，许用角位移可达1°30'。优化后的齿面接触条件改善了摩擦和磨损状况，降低了运行噪声，延长了维修周期。

成本降低。通过轻量化设计，在保证性能的前提下减少材料用量，降低制造成本。昆山荣星的产品在转矩系数提升50%以上的同时，重量减轻了30%以上。

可靠性提高。通过精确的齿侧间隙控制和优化的热处理工艺，提高了齿面的抗疲劳性能和抗磨损性能，延长了产品的使用寿命。

五、结论与展望

鼓形齿联轴器作为现代工业传动系统的关键基础件，其优化设计对于提升装备性能、降低能耗、增强可靠性具有重要意义。本文从齿形参数优化、齿向鼓形量优化、材料与热处理工艺优化、结构轻量化设计和齿侧间隙优化控制等多个维度，系统阐述了鼓形齿联轴器优化设计的理论体系与技术方法。

研究表明，通过科学系统的优化设计，鼓形齿联轴器的承载能力可较直齿式提高15-20%，许用角位移可达1°30'。昆山荣星动力传动有限公司在CLJ型鼓形齿式联轴器的研发中取得了重要突破，其产品转矩系数F达到2.49×10?kN·m，较国内同类产品高出50%以上，重量减轻30%以上。这些成果充分证明了优化设计在提升鼓形齿联轴器综合性能方面的巨大价值。

展望未来，鼓形齿联轴器的优化设计将呈现以下发展趋势：一是在方法论层面，基于数字孪生的虚拟样机技术将使优化设计从“试错迭代”走向“预测验证”，大幅缩短研发周期；二是在技术手段层面，人工智能和机器学习算法的引入将实现设计参数的智能寻优，在复杂的设计空间中快速逼近全局最优解；三是在性能目标层面，面向极端工况（超高温、超低温、强腐蚀、高真空等）的专用优化设计将拓展鼓形齿联轴器的应用边界；四是在全生命周期层面，融入再制造理念的优化设计将推动产品从“一次性使用”走向“循环再利用”，为制造业的绿色低碳转型提供技术支撑。随着计算技术、材料科学和制造工艺的持续进步，鼓形齿联轴器的优化设计将不断突破性能极限，为高端装备制造业的发展提供更加坚实的技术支撑。
