高速重载行星减速器的设计矛盾与关键技术路径

摘要

高速重载行星减速器的设计难点不在于单一指标的极致追求，而在于转速与载荷、功率密度与热负荷、均载理想与制造现实之间多重矛盾的协同化解。本文从这一设计逻辑出发，分析了高速重载工况下行星传动面临的特殊约束，梳理了功率分流与均载技术、齿面修形与动力学匹配、润滑与热管理的耦合设计、材料与热处理强化以及轻量化与刚柔耦合设计等关键路径。研究表明，高速重载行星减速器的性能跃升依赖于“设计—分析—修形—验证”闭环的建立，而非某一单项技术的孤立突破。差速行星构型的提出、齿顶修形对均载性能的改善、以及刚柔耦合动力学模型的成熟，共同构成了当前技术进展的主要线索。

一、引言

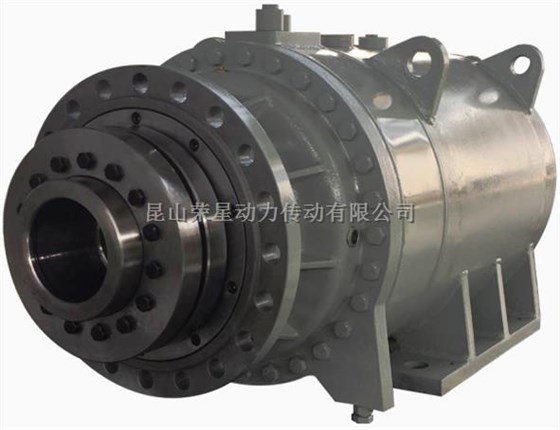

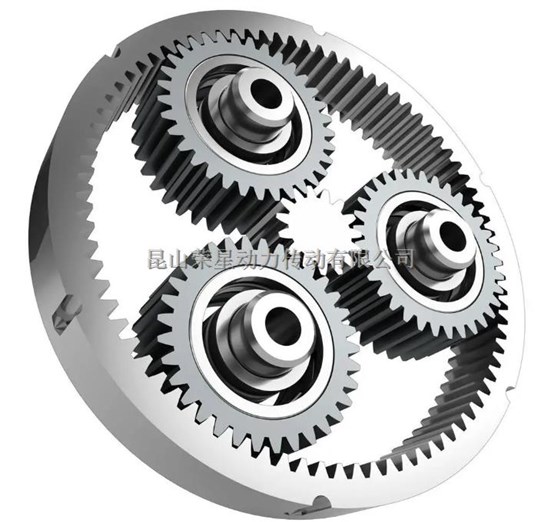

行星齿轮传动因其功率分流、结构紧凑的固有优势，在航空发动机、舰船推进、燃气轮机、盾构机等高速重载场景中占据核心地位。然而，“高速”与“重载”的叠加，恰恰将行星传动推入了一系列相互纠缠的设计矛盾之中。转速的提升使离心效应、风阻损耗和啮合热流密度急剧放大；载荷的加重则对齿面接触强度、齿根弯曲强度和轴承寿命构成严苛考验。更棘手的是，均载设计所依赖的柔性补偿与轻量化所追求的薄壁结构之间，润滑充分性所要求的油量与搅油损耗所允许的上限之间，存在着此消彼长的张力。高速重载行星减速器的设计，本质上是在这些矛盾构成的狭窄可行域中寻找工程最优解。

二、高速重载工况的特殊约束与设计矛盾

2.1转速效应带来的附加载荷

高速工况首先改变的是行星轮的动力学环境。离心力随转速平方增长，使行星轮轴承的负荷显著增加；行星架在高速旋转下的柔性变形会破坏各行星轮之间的理想载荷分配；齿面啮合的卷吸速度升高，虽然有利于油膜形成，但也使摩擦热流密度成倍增加。高速人字齿轮的风阻损失在总功率损失中的占比随转速攀升而不可忽略。

2.2重载对强度与寿命的刚性约束

重载意味着齿面接触应力和齿根弯曲应力逼近材料许用极限。在高速重载的复合作用下，齿面疲劳（点蚀、剥落）与齿根疲劳（裂纹萌生与扩展）的竞争机制变得复杂。渗碳淬火齿轮的接触疲劳寿命在优化热处理后可提升37.5%以上，但残余奥氏体含量、渗层梯度与心部韧性的匹配失当，反而可能使高速下的次表面疲劳成为主导失效模式。

2.3均载理想与制造现实之间的张力

理想行星传动假设各行星轮均匀分担载荷，但这一假设依赖于无误差的制造与安装。实际上，行星架销孔位置误差、齿轮齿距偏差、轴承游隙差异以及内齿圈的柔性变形，都会使载荷在各行星轮之间重新分配。均载系数的恶化不仅放大局部应力，还会通过行星轮通过频率激发振动，形成“载荷不均—振动加剧—齿面损伤—均载进一步恶化”的正反馈。

三、功率分流与均载技术

功率分流是行星传动承载能力的来源，但分流的前提是均载。浮动构件设计是工程上最常用的均载手段——通过太阳轮或内齿圈的径向浮动，补偿制造与安装误差带来的位置偏差。然而，浮动效果与工况密切相关：在高速轻载与低速重载之间，浮动量对均载系数的改善程度并不一致。双浮动均载装置的动力学模型研究表明，构件浮动自由度与系统刚度之间的匹配关系决定了均载效果的优劣。

内齿圈的柔性在均载中扮演着双重角色。适度的柔性可以通过变形协调改善载荷分配，但过度的柔性会改变轮齿的啮合刚度和动态传递误差，在高速下诱发新的振动模式。参数化有限元分析与刚柔耦合模型的结合，为在设计中主动调控内齿圈柔性提供了分析工具。近期提出的差速行星构型则从拓扑层面回应了高速重载下传动比与尺寸的矛盾：通过引入差速环节，在保持紧凑结构的同时获得更大的传动比，经多目标粒子群优化后，总质量减小4.2%，振动加速度均方根降低23.4%。

四、齿面修形与动力学匹配

齿面修形是调和承载能力与动力学平稳性之间矛盾的核心手段。在高速重载条件下，未修形的渐开线齿廓在啮入和啮出瞬间产生强烈的啮合冲击，冲击力通过行星轮—轴承—行星架路径传递，激发系统振动并加速齿面损伤。

齿顶修形的作用机制已被定量揭示：随着修形量增加，齿轮副的最大啮合冲击力单调减小，时变啮合刚度的突变特征随之改变；更为关键的是，修形使行星轮系统的动态均载系数波动显著收窄，由啮合冲击引起的均载系数瞬态变化趋于平稳。这意味着修形不仅是一种“减振”措施，更是一种“均载”措施——它通过平抑啮合冲击，间接改善了载荷在多个行星轮之间的分配品质。

修形策略的制定需要与动力学分析深度耦合。以动态传递误差波动量最小为目标的修形设计，要求将齿轮轮体柔性、时变啮合刚度和支承刚度纳入统一的刚柔耦合模型，而非在静态接触分析的基础上做经验性修正。组合修形（齿顶修形与齿向鼓形的协同）在高速人字齿轮传动中展现出对功率损耗和热流密度的同时改善效果。

五、润滑与热管理的耦合设计

高速重载行星减速器的热负荷来自多个源头：齿轮啮合的摩擦功率损失、轴承的摩擦损失、高速旋转件的风阻损失，以及飞溅润滑中的搅油损耗。这些热源在紧凑的箱体空间内叠加，使润滑油温度升高、黏度下降，进而改变油膜厚度和摩擦状态，形成热—流—固的强耦合。

润滑方式的选择本身就是一个设计决策。飞溅润滑结构简单、无需外部泵站，但在高速下搅油损耗急剧上升，且关键啮合点可能落入“贫油区”。喷油润滑可以精确将润滑油输送至啮合区和轴承腔，但系统复杂度和parasiticloss增加。基于CFD的流场仿真能够在设计阶段预测箱体内润滑油的三相分布、关键啮合点的油液覆盖状态以及搅油功率的数值量级，为油位、喷油嘴位置和转速—油温匹配策略的确定提供依据。

一个值得注意的定量规律是：润滑油温度从60℃升至90℃时，低载工况下的平均功率损失可降低61.3%，这源于温升对油液黏度的降低效应。然而，这一“有利”效应在高载工况下并不能线性外推——黏度过低会削弱油膜承载能力，使齿面进入混合润滑甚至边界润滑状态，接触疲劳风险上升。因此，热管理的目标并非一味“降温”或“提温”，而是在载荷—转速—油温的三维空间中寻找使功率损失与疲劳风险同时可控的工作区间。

六、材料与热处理强化

高速重载齿轮的失效模式对材料提出了相互冲突的要求：表面需要高硬度以抵抗接触疲劳和磨损，心部需要足够的韧性以承受弯曲冲击和抑制裂纹扩展。渗碳淬火是调和这一矛盾的主流工艺。18Cr2Ni4W等典型重载齿轮钢的渗碳层强韧化处理研究表明，通过调控渗碳层的碳浓度梯度和残余奥氏体分布，可以在维持表面硬度的同时改善渗层韧性，从而提升抗疲劳磨损性能。真空渗碳使疲劳强度从664MPa提升至915MPa，增幅约38%。对于高速重载工况，喷丸引入的表面残余压应力层对于抑制裂纹萌生和减缓扩展具有关键作用，残余压应力的松弛行为也因此成为寿命预测中不可忽略的变量。

七、轻量化与刚柔耦合设计

轻量化是高速重载行星减速器的永恒追求，但减重与刚度之间的矛盾在这一工况下被急剧放大。薄壁内齿圈可以减轻质量，但其柔性会改变啮合刚度和均载特性；薄壁行星架可以降低转动惯量，但其在离心力和啮合力作用下的变形可能破坏行星轮的对中性。

刚柔耦合动力学方法为这一矛盾提供了分析与优化的框架。将齿轮轮体、行星架和内齿圈视为柔性体，计入时变啮合刚度、支承刚度和制造误差，可以揭示设计参数与固有特性、动态响应及传动强度之间的映射关系。在此基础上，以动态传递误差波动量最小为目标的修形策略和以质量最小为目标的结构优化得以在同一个分析框架内协调，而非各自为政。差速行星构型结合多目标粒子群优化的实践表明，在质量减小4.2%的同时实现振动水平的显著下降是可能的，但这要求优化算法在传动比、齿数、齿宽、重合度和强度等多重约束构成的可行域中进行全局搜索。

八、结语

高速重载行星减速器的设计，本质上是与一系列相互耦合的矛盾打交道。功率分流提供了承载能力的上限，但均载品质决定了这一上限能否被兑现；修形可以抑制啮合冲击并改善均载，但其参数的确定离不开刚柔耦合动力学的支撑；润滑与热管理在“降黏减损”与“保膜护面”之间划定了可行区间；轻量化的每一步推进，都需要以刚度和动力学性能不劣化为代价来审视。当前的技术进展表明，孤立的部件强化或单项参数的优化已难以带来实质性的性能跃升。真正的进步来自“设计—分析—修形—验证”闭环的建立：以刚柔耦合模型为纽带，将均载、修形、热管理和结构效率纳入统一的量化框架，在矛盾中寻找可接受且可验证的工程平衡点。

参考文献

1.王子春，王松雷，和辉，等.新型差速行星减速器设计与动态性能优化[J].工程设计学报，2026,33(3):435-445.

2.黄双良，伍宏健.计及齿顶修形的行星齿轮啮合冲击及均载特性研究[J].机械研究与应用，2025(3):19-23.

3.陈慧潇.盾构机主驱动行星减速器飞溅润滑特性与搅油损耗研究[D].西南交通大学，2024.

4.张俊.基于动力分析的高速重载行星齿轮传动轻量化设计[R].国家自然科学基金青年科学基金项目结题报告，安徽工业大学.

5.行星轮系啮合界面滚滑耦合摩擦功耗特性[J].中国机械工程（相关研究报道润滑油温度对功率损失的影响）.

6.18Cr2Ni4W渗碳层强韧化处理与疲劳磨损行为研究[D].

7.高性能重载齿轮钢疲劳破坏行为及夹杂物评估技术研究[D].

8.高速人字齿轮减速器风阻损失CFD分析[J].机械设计与研究，2022,38(2):105-109.

9.高速齿轮喷油润滑流场与温度场仿真研究与应用[D].2019.

10.燃气轮机人字齿复合行星传动系统动力学分析与优化[J].中国科技论文，2025.
