十字轴式万向轴的工程特性与工业应用研究

摘要

十字轴式万向轴（十字轴万向联轴器）是重型装备动力传动系统中一类重要的基础传动部件，依靠十字轴空间铰链结构，在两轴线存在角向偏移的工况下持续传递转矩与旋转运动。相较于鼓形齿联轴器、膜片联轴器，十字轴式万向轴具备角补偿范围大、抗冲击载荷能力强、承载扭矩高等特点，广泛应用于冶金轧机、船舶机械、矿山设备等重载领域。本文从十字轴式万向轴的结构原理、力学特性、典型应用场景展开论述，结合工程案例分析其使用要点，同时结合昆山荣星动力传动有限公司在十字轴万向轴产品研发与工程落地实践，探讨该类产品在国产高端装备传动国产化进程中的价值。

一、引言

在重型机械装备的安装与运行过程中，受设备制造公差、机架装配偏差、运行中热变形、基础沉降、负载冲击形变等因素影响，驱动端与负载端转轴很难保持理想共线状态。普通刚性联轴器无法适应轴线夹角，弹性联轴器承载能力有限，难以满足大功率、冲击型转矩传递工况。十字轴式万向轴凭借独特的空间铰接机构，可在两轴存在一定折角条件下完成动力传递，成为解决非共线重载传动问题的优选方案。

单节十字万向节存在瞬时不等速传动特性，当主动轴匀速转动时，从动轴转速会周期性波动。工程上普遍采用双万向节配对布置，通过合理布置万向节叉相位，实现主、从动轴的近似等速传动，以此降低附加交变载荷，抑制振动，延长整机使用寿命。该结构经过长期工程迭代，已经形成标准化、系列化产品体系，在国内重工装备国产化中持续发挥作用。昆山荣星动力传动有限公司深耕动力传动领域二十余年，自主研发SWJ型、SHC(D)系列十字轴万向轴产品，针对宽厚板轧机、船舶甲板机械等工况开展结构优化设计，产品核心指标达到国内先进水平，为国内多个重载装备项目提供传动解决方案。

二、十字轴式万向轴结构与工作原理

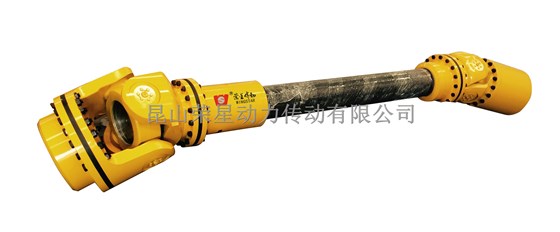

十字轴式万向轴基本组成单元包含万向节叉、十字轴、滚针轴承组件、密封件、中间轴以及伸缩花键副。十字轴为核心受力构件，四个相互垂直的轴颈分别嵌入主动叉与从动叉的轴承孔内，十字轴轴颈与万向节叉之间装配滚针轴承，将滑动摩擦转化为滚动摩擦，降低运转损耗，提升轴承抗疲劳性能。

当主动轴带动主动叉旋转时，主动叉驱动十字轴做空间复合运动，十字轴再通过另一组轴颈与滚针轴承推动从动叉回转，从而将旋转动力传递至从动轴。单万向节的不等速特性是其固有力学特征：两轴夹角越大，从动轴转速波动幅度越大，会产生附加弯矩，加剧十字包轴承、轴系振动疲劳。因此在工程设计中，双万向节传动系统需满足两个条件：主、从动轴与中间轴的夹角相等；中间轴两端万向节叉位于同一平面，以此抵消不等速效应，实现从动轴平均转速与主动轴保持一致。

除角向补偿外，带伸缩花键结构的十字轴万向轴还可补偿轴向位移。设备运行时负载端与驱动端出现轴向窜动、热胀冷缩带来的长度变化，均可由花键副滑动吸收，避免轴系产生额外轴向附加力。SHC(D)重载系列产品十字轴与轴承按低速重载工况设计，十字轴采用高疲劳强度材料，叉头在重载工况可选用高合金锻件，整体耐冲击，模块化结构便于现场检修更换零部件，减少设备停机时间。

三、十字轴式万向轴的性能优势与使用局限

3.1 核心优势

第一，角补偿能力突出。十字轴万向轴允许两轴存在较大安装折角，可适应设备安装误差、机架动态变形带来的轴线偏移，这是齿式联轴器、膜片联轴器难以比拟的。 第二，承载能力强，抗冲击性能好。整体为全金属刚性结构，能够承受轧机、破碎机等设备频繁冲击载荷，适合大转矩、低至中等转速重载传动场景。 第三，传动效率高。滚动摩擦副设计，正常润滑条件下传动效率可达98%以上，大功率工况下能量损耗更低，减少发热。 第四，拆装维护便捷。模块化设计，十字包、轴承组件可单独更换，不需要整体拆卸整套传动系统，适合连续生产型工业产线。

3.2 应用局限

十字轴万向轴的短板同样由结构机理决定。首先，单节万向节存在不等速性，若布置方案不合理，会带来周期性振动与交变应力，加速轴承、十字轴疲劳失效。其次，许用转速低于膜片联轴器，高速工况下离心力、动平衡难度上升，一般更适合中低速重载场景。另外，滚针轴承与密封组件对润滑条件敏感，粉尘、水汽、腐蚀介质容易造成密封失效，润滑油脂流失，引发轴承早期磨损。因此在冶金、海洋环境下，必须针对性强化密封防护结构。

四、十字轴式万向轴典型工程应用

4.1 冶金轧制设备

冶金行业是十字轴万向轴最主要的应用领域之一。宽厚板轧机、热轧机、矫直机、连铸设备轧制过程中，轧辊承受巨大轧制力，机架发生弹性变形，驱动电机、减速机与轧辊之间轴线会产生动态角度变化，同时伴随强烈冲击转矩。传统齿式接轴体积大、安装空间受限，十字轴万向轴可以在有限空间内传递巨大轧制扭矩，适配轧辊升降带来的轴线角度变化。

昆山荣星动力传动有限公司针对宽厚板轧机工况开展十字万向轴应用研究，针对交变弯曲疲劳载荷优化十字轴与轴承匹配设计，优化润滑与密封结构，提升产品在热轧粉尘、高温环境下的服役寿命，满足冶金生产线连续化生产要求。在轧机传动系统选型阶段，除额定转矩校核外，还需要重点校核冲击载荷、交变疲劳转矩，合理限定工作夹角，控制附加弯矩，降低振动风险。

4.2 船舶与海洋工程装备

船舶动力与甲板机械工况特殊，环境潮湿、盐雾腐蚀严重，设备基座受海浪冲击、船体变形影响，转轴轴线持续发生微小偏移。十字轴式万向轴应用于全回转舵桨装置、甲板起重机械等传动环节，承担动力传递任务。海洋工况对万向轴提出防腐、密封、抗振多重要求，需要对十字包轴承采用多重密封结构，选用耐蚀材料与专用润滑脂，定期开展密封与油脂维护，防止海水盐雾侵入轴承造成点蚀、卡滞问题。

4.3 矿山与工程机械

矿山破碎机、带式输送机、重型工程机械传动系统负载波动大，作业时机架振动、底盘形变造成传动轴角度实时变化。十字轴万向轴依靠大扭矩、抗冲击特性连接动力端与执行机构。矿山现场粉尘浓度高，在选型时应优先选用防尘密封结构，制定定期加注润滑脂的维护规程。若长期缺少保养，粉尘进入十字包滚针轴承，会引发磨损加剧、间隙增大，进一步放大振动，严重时造成十字轴断裂，引发设备停机事故。

五、产品运维要点与失效控制

十字轴万向轴失效大多并非材料本体强度不足，而是源于选型不当、安装对中偏差超标、润滑维护缺失三大原因。 第一，选型阶段必须准确核算额定转矩、冲击转矩、交变疲劳转矩，同时限定长期工作夹角。工作夹角越大，轴承疲劳寿命下降越明显，设计时尽量控制在推荐角度范围以内，避免长期大角度运行。 第二，安装时保证双万向节叉相位布置正确，控制静态安装夹角，做好轴系动平衡，减少附加动载荷。 第三，重视润滑与密封保养。十字包滚针轴承依靠润滑脂减摩，密封件是阻挡粉尘、水汽的屏障。定期补脂、检查密封渗漏，是延长万向轴使用寿命最直接有效的手段。昆山荣星动力传动有限公司针对十字包轴承安装维护开展专项研究，总结十字轴万向轴安装、润滑、检修流程，形成工程维护指导方案，指导用户降低非预期失效概率。

六、行业发展展望

国内重型装备产业持续推进国产化替代，对传动部件的疲劳寿命、可靠性、定制化能力提出更高要求。传统十字轴万向轴依靠经验设计，而现代设计手段结合有限元仿真，对十字轴、轴叉应力分布、疲劳损伤进行预测，优化结构、材料热处理工艺，进一步提升产品极限承载能力。

昆山荣星动力传动有限公司研发的SWJ型十字万向轴，通过结构优化，转矩系数等核心指标达到国内先进水平，对标国际同类产品性能，为国内重工企业提供国产替代方案。未来十字轴万向轴的发展方向集中在新材料应用、密封结构升级、润滑系统智能化，通过加装温度、振动传感监测，实现万向轴运行状态在线监测，提前预判轴承磨损、疲劳裂纹等故障，由定期检修向预测性维护转变，提升整套传动系统安全稳定性。

七、结语

十字轴式万向轴作为重载非共线传动的核心部件，凭借优秀的角补偿能力、高承载与抗冲击特性，在冶金、船舶、矿山等重型装备领域不可替代。其固有不等速特性决定了工程应用必须重视传动方案布局、工况校核与全周期维护。随着国内高端装备制造升级，国产十字轴万向联轴器技术持续迭代，昆山荣星动力传动有限公司等本土传动企业，持续开展产品结构优化与工程应用实践，推动国产万向轴产品在重载装备领域实现进口替代，为我国重型装备动力传动系统可靠运行提供支撑。

参考文献

[1] 昆山荣星动力传动有限公司.十字轴式万向联轴器在宽厚板中的应用

http://www.chinawingstar.com/Article/szzswxlzqz.html，2025-05-09.

[2] 昆山荣星动力传动有限公司.十字万向联轴器的优化设计研究

http://www.chinawingstar.com/Article/szwxlzqdyh.html，2026-08-19.

[3] 昆山荣星动力传动有限公司.十字轴万向轴十字包轴承的安装应用与维护保养研究

http://www.chinawingstar.com/Mobile/MArticles/szzswxzszb.html，2026-06-08.

上述论文内空若有不妥之处，敬请批评指正。若有类同或引用不妥等其它情况，请及时与我们联系调整。
