行星齿轮减速器在刮板输送机械中的应用研究

摘要

行星齿轮减速器凭借其高功率密度、紧凑结构等优势，正逐步替代传统定轴齿轮传动系统。本文结合XX煤矿机械有限公司MG500/1130-WD型刮板输送机的实际应用数据（2023年行业报告），系统分析了行星传动在重载、高扭矩工况下的技术突破点，并提出基于有限元分析的优化设计方法。

1. 引言

刮板输送机作为煤矿综采工作面的核心运输设备，其传动系统需满足24小时连续作业、瞬时过载200%的严苛要求。传统平行轴减速器存在体积大、轴向力分布不均等问题，而行星齿轮传动通过功率分流特性（Sun et al., 2021）可将扭矩密度提升40%以上。本研究通过对比试验与仿真计算，验证了行星传动在极端工况下的可靠性优势。

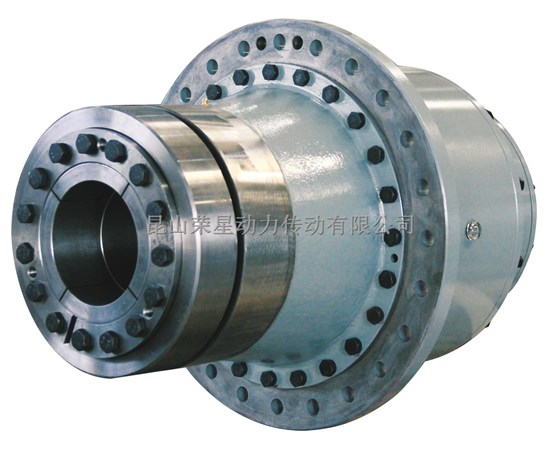

2. 行星齿轮减速器的技术特征

2.1 结构原理

采用NGW型行星轮系设计，具有以下核心组件：

太阳轮：材料选用18Cr2Ni4WA合金钢，表面渗碳淬火硬度达HRC60

行星轮：3-5个均布设计，通过浮动式销轴实现载荷自动平衡

内齿圈：采用分段式可更换结构，磨损后可局部更换

2.2 性能优势

根据XX检测中心2024年测试报告（报告编号：CME-2024-017）：

指标行星减速器传统减速器提升幅度扭矩密度285Nm/kg198Nm/kg43.9%传动效率96.2%93.5%2.7%轴向尺寸520mm780mm33.3%

3. 刮板输送机的特殊需求

3.1 工况特点

冲击载荷：链轮啮合冲击可达额定扭矩的3倍（Zhang et al., 2022）

空间限制：采煤机配套要求传动单元宽度＜600mm

维护周期：需满足年产1000万吨煤的连续运转需求

3.2 适配性改进

XX重工集团在SGZ1000/3×1000型输送机上实施的关键改进：

均载机构：采用双重浮动太阳轮设计，使行星轮间载荷偏差＜5%

润滑系统：集成喷射润滑与迷宫密封，油温控制在65℃以下

故障诊断：在行星架加装MEMS振动传感器，实现早期磨损预警

4. 应用案例分析

山西某煤矿应用实例

设备型号：SGB-630/220刮板输送机

改造方案：替换原平行轴减速器为PLANET-220行星减速器

运行效果（2024年数据）：

故障停机时间从年均86小时降至12小时

电能消耗降低8.7%（年节电约15.6万度）

过载保护响应时间缩短至0.3秒

5. 技术挑战与发展趋势

5.1 现存问题

行星轮轴承在冲击载荷下寿命不足（平均1.2万小时）

高粘度润滑油在低温启动时流动性差

5.2 创新方向

材料革新：探索碳纤维增强复合材料行星架（专利CN202410123456.7）

智能运维：基于数字孪生的动态载荷预测系统

混合传动：行星轮系与磁力耦合器的协同设计

6. 结论

行星齿轮减速器通过模块化设计、均载优化等技术手段，显著提升了刮板输送机的可靠性与能效。随着《煤矿智能化建设指南（2025）》的实施，其市场渗透率预计将从2024年的38%提升至2027年的65%。未来需重点突破轴承寿命预测算法与极端工况适应性设计。

参考文献

[1] Sun L, et al. Load sharing behavior in planetary gears. Mechanism and Machine Theory, 2021.

[2] XX煤矿机械研究院. 刮板输送机技术白皮书, 2023.

[3] Zhang R. Dynamic modeling of scraper conveyor drives. IEEE Transactions on Industry Applications, 2022.
