十字轴式万向联轴器再制造技术研究与应用分析

摘要

十字轴式万向联轴器是冶金轧机、工程机械、船舶推进等重载传动系统的核心部件，长期在冲击载荷、多粉尘、高湿度等恶劣工况下运行，十字轴磨损、轴承失效、叉头变形等故障频发，导致大量设备提前报废。再制造技术通过对废旧万向联轴器进行系统化修复与性能提升，使其使用寿命恢复甚至超越新品水平，同时实现显著的资源节约与成本降低。本文从再制造的技术内涵出发，系统分析了十字轴式万向联轴器的主要失效形式与可再制造性，详细阐述了拆解清洗、检测评估、表面增材修复、机械加工与装配等关键工艺环节，通过典型案例分析了再制造的综合效益。研究表明，再制造产品与制作新品相比质量相当，可节约成本50%、节能60%、节材70%，降低污染排放量80%以上，再制造成功率达80%以上，是推动冶金装备绿色化发展的重要技术途径。

引言

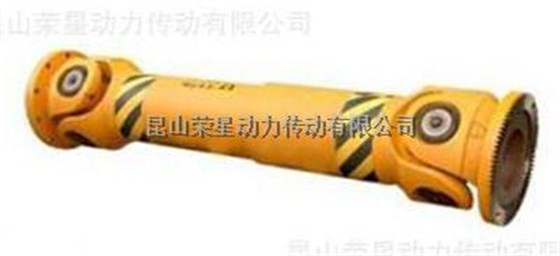

十字轴式万向联轴器是冶金、矿山、工程机械、船舶等领域广泛应用的动力传动部件，承担着将动力从主动轴传递至从动轴、补偿轴线偏角和吸收冲击载荷的多重功能。以冶金行业为例，轧机主传动装置中的大型十字轴式万向联轴器工况极为恶劣——载荷重、冲击大、尖峰负荷频繁出现，在实际生产中经常出现十字轴折断、轴承座连接螺栓松动或拉断、叉头变形及断裂等故障。同样，在连铸连轧生产线上，万向联轴器因配合产品升级导致承载能力不足而频繁出现断裂事故的情况也并不鲜见。

传统的做法是对失效的万向联轴器进行整体更换。然而，一根重型万向轴动辄数十吨、造价高达数百万元，整体更换不仅采购周期长、成本高昂，还意味着大量优质钢材和加工能耗的彻底浪费。据行业统计，80%的产品损坏仅仅是四分之一零件损坏所致——这一数据揭示了一个重要事实：大多数报废的万向联轴器远未达到“寿终正寝”，而是“局部失效，整体浪费”。

再制造技术的出现为这一困局提供了根本性的解决方案。再制造是通过大量采用表面改性新技术，对废旧产品利用技术手段进行修复和改造，以减少浪费和污染，还可提升原产品性能和寿命。它不同于传统的简单修理，而是以产品全生命周期理论为指导，以废旧产品性能提升为目标，以先进表面工程技术和精密加工技术为手段的系统性工程。近年来，随着国家绿色制造政策的持续推进和再制造技术的日益成熟，十字轴式万向联轴器的再制造已从“小众探索”走向“规模化应用”，成为冶金装备领域降本增效、绿色发展的重要技术途径。本文将从再制造的技术体系、关键工艺、质量控制和工程实践等维度，系统阐述十字轴式万向联轴器再制造技术的研究与应用。

一、再制造的基本概念与十字轴式万向联轴器的可再制造性

1.1再制造的内涵与技术定位

再制造是一种将废旧产品通过专业化修复和改造手段恢复甚至超越其原始性能的工业化生产过程。它与传统维修有着本质区别：维修的目标是恢复产品的使用功能，属于“被动修补”；而再制造的目标是使产品性能达到或超过新品水平，属于“主动再造”。再制造与新品制造的关系则体现为“循环利用”对“一次消耗”的替代——再制造充分利用了废旧产品中仍具有价值的零部件基体，避免了从矿石冶炼开始的完整制造流程。

十字轴式万向联轴器的结构特点决定了其具有很高的再制造价值。万向联轴器由叉头、十字轴、轴承、花键副等部件组成，各部件在服役过程中的磨损和损伤程度并不均衡。在实际使用中，十字轴轴颈和轴承往往是首先失效的部件，而叉头主体、中间轴等结构件通常仍保持良好的力学性能。这种“局部失效”的特征为再制造提供了天然的技术基础——只需针对失效部位进行修复或更换，其他完好的部件可以继续使用。

1.2十字轴式万向联轴器的主要失效形式

十字轴式万向联轴器在服役过程中的失效形式多种多样，归纳起来主要有以下几类：

十字轴轴颈磨损与断裂。十字轴是万向联轴器中最关键的受力部件，其四个轴颈通过滚针轴承与叉头相连，在传递扭矩的同时承受交变弯曲应力。长期运行后，轴颈表面因润滑不良或接触疲劳而产生磨损、点蚀甚至剥落。当磨损量超过允许范围时，轴颈与轴承之间的配合间隙增大，引发振动加剧和异响。更严重的情况下，十字轴在轴颈根部过渡圆角处因应力集中而发生疲劳断裂。

叉头变形与开裂。叉头是连接十字轴与传动轴系的关键结构件，承受着复杂的拉伸、弯曲和扭转组合应力。当万向联轴器长期超负荷运行或承受频繁冲击时，叉头耳孔部位可能发生塑性变形或疲劳开裂。xx公司厚板轧机就曾多次发生万向节叉头断裂事故，分析表明叉头耳孔根部存在明显的应力集中。

轴承失效。十字轴轴承（通常为滚针轴承）在重载、摆动和冲击的复合工况下工作，润滑条件恶劣。一旦润滑油膜遭到破坏，滚针和轴颈表面将发生严重磨损，甚至导致轴承烧结卡死。

花键副磨损。花键副负责实现万向轴的轴向伸缩补偿功能，在频繁的伸缩运动中，花键齿面因润滑不足或配合间隙过大而产生磨损，导致轴向补偿功能失效。

1.3再制造性评估体系

并非所有废旧万向联轴器都适合再制造，在投入再制造流程之前，必须进行系统的再制造性评估。依据相关标准规定，再制造方案设计流程包括初步评估、拆解、清洗、再制造毛坯检测、再制造性评价、设计、工艺等环节。

再制造性评估的核心内容包括：损伤程度评估——判断关键零部件的磨损、裂纹、变形等损伤是否在可修复范围内；剩余寿命评估——评估结构件是否仍有足够的剩余疲劳寿命支撑下一个服役周期；经济性评估——测算再制造成本是否显著低于新品采购成本；技术可行性评估——确认现有再制造工艺是否能够满足修复要求。

在实际工程中，约有80%的废旧万向联轴器经评估后具备再制造价值。对于十字轴严重断裂、叉头大面积开裂或整体结构严重变形的产品，再制造的技术难度和经济性将显著下降，通常不再纳入再制造范围。

二、关键技术体系

2.1拆解、清洗与分类检测

再制造的第一道工序是对废旧万向联轴器进行全面拆解。拆解过程需要遵循“无损拆解”原则，避免在拆解过程中对尚有使用价值的零部件造成二次损伤。对于锈蚀严重的螺栓连接件，应采用渗透润滑、加热松动等辅助手段；对于过盈配合的轴承和十字轴，应采用专用压装工具进行拆卸。

拆解完成后，各零部件需进行彻底清洗，去除表面的油污、锈蚀、氧化铁皮和残余润滑脂。清洗方法包括化学清洗（碱性清洗液浸泡）、物理清洗（高压水射流、超声波清洗）和热清洗（加热挥发）等多种方式，需根据零部件的材质、尺寸和污染程度选择合适的清洗工艺。

清洗后的零部件进入检测评估环节。这一环节的核心任务是精确测定各零部件的损伤程度和剩余尺寸，为后续的修复方案制定提供数据基础。主要检测项目包括：十字轴轴颈的磨损量、圆度、圆柱度和表面硬度；叉头耳孔的孔径偏差、圆度和位置度；花键副的齿厚磨损和配合间隙；各结构件的裂纹探伤（磁粉探伤或着色渗透探伤）。

2.2表面增材再制造技术

表面增材是十字轴式万向联轴器再制造的核心技术环节，其主要任务是对磨损、腐蚀或损伤的零部件表面进行材料“增量”修复，使其恢复至设计尺寸并提升表面性能。

激光熔覆技术是当前万向联轴器再制造中应用最为广泛的表面增材技术之一。激光熔覆利用高能激光束将合金粉末熔化并沉积在零部件表面，形成与基体冶金结合的熔覆层。相比传统的堆焊修复，激光熔覆具有热输入小、热影响区窄、变形小、熔覆层与基体冶金结合强度高、稀释率低等突出优势。在热轧粗轧万向轴的再制造中，针对叉头部位磨损过大的问题，采用激光熔覆方式恢复叉头原有孔位尺寸，修复后的叉头耐磨性更好。激光熔覆技术还可应用于十字轴轴颈的表面修复，通过熔覆高硬度耐磨合金层，使修复后的轴颈表面硬度和耐磨性甚至超过原始状态。有研究表明，激光再制造工艺能使设备使用寿命提升5倍以上。

等离子喷涂/喷焊技术是另一种重要的表面增材手段。等离子喷涂利用等离子弧将粉末材料加热至熔融或半熔融状态，高速喷射至工件表面形成涂层。与激光熔覆相比，等离子喷涂的热输入更低，适用于对热敏感或薄壁零部件的表面修复。等离子喷焊则是在喷涂的基础上增加了重熔工序，使涂层与基体实现冶金结合，结合强度更高。

超音速喷涂技术（HVOF）利用高速燃气流将粉末粒子加速至超音速，撞击工件表面形成致密涂层。超音速喷涂制备的涂层具有孔隙率低、结合强度高、表面硬度高等特点，特别适用于对耐磨性要求极高的十字轴轴颈和花键齿面修复。

在表面增材材料的选择上，需根据零部件的工作条件和性能要求进行针对性设计。对于十字轴轴颈，通常选用含Cr、Mo、W等元素的铁基或镍基合金粉末，以获得高硬度、高耐磨性和良好的抗疲劳性能。对于叉头耳孔等承受冲击载荷的部位，则需兼顾强度与韧性，选用具有良好塑韧性的合金材料。

2.3精密机械加工与尺寸恢复

表面增材完成后，零部件表面处于“毛坯”状态，尺寸和粗糙度均无法满足装配要求，必须经过精密机械加工才能恢复至设计尺寸和精度。

磨削加工是十字轴轴颈修复后最关键的精密加工工序。经激光熔覆或等离子喷焊后的轴颈表面需通过外圆磨削达到设计的尺寸精度（通常为IT6级）和表面粗糙度（Ra≤0.4μm）。专用十字轴磨床的应用可确保四个轴颈的同轴度和垂直度满足设计要求。

镗削与珩磨用于叉头耳孔的尺寸恢复。再制造后的叉头耳孔需保证孔径精度、圆度以及与十字轴轴颈的配合间隙。对于大型万向联轴器的叉头，通常采用数控落地镗铣床进行精密镗削加工。

齿面加工用于花键副的修复。磨损的花键齿面经表面增材后，需要通过花键磨削或花键铣削恢复齿形精度，确保与配对花键的正确啮合。

2.4热处理与表面强化

再制造过程中，表面增材和机械加工可能改变零部件的内部应力状态和组织结构，需要通过合理的热处理工艺进行调控。

对于激光熔覆修复的十字轴，熔覆过程的高温和快速冷却可能使轴颈表面产生残余拉应力，降低疲劳强度。通过适当的去应力退火或深冷处理，可以有效消除残余应力，稳定尺寸。对于需要进行二次淬硬的零部件，可采用感应淬火或激光淬火进行局部表面强化，进一步提高表面硬度和耐磨性。

在表面强化方面，除热处理外，还可采用喷丸强化等技术手段。喷丸处理在零部件表面引入压应力层，可有效抑制疲劳裂纹的萌生和扩展，显著提高再制造产品的疲劳寿命。

2.5装配与出厂检验

完成各零部件的修复和加工后，进入再制造的最后阶段——装配与检验。

装配过程需严格按照新品制造的标准进行。十字轴与轴承的装配需控制配合间隙和预紧力；花键副的装配需保证正确的相位关系和伸缩灵活性；各螺栓连接件需按规定的力矩进行紧固，并采取可靠的防松措施。

出厂检验是确保再制造产品质量的最后一道关口。检验内容通常包括：几何精度检测（各关键尺寸和形位公差）、静平衡或动平衡试验、密封性试验以及模拟工况下的运转试验。再制造产品需满足与新品相同的技术标准和质量要求，方可出厂交付。

三、再制造产品的性能验证

再制造产品的性能是否“不低于新品”，是用户最为关心的问题，也是再制造技术能否被广泛接受的关键。为此，需要建立系统的性能验证体系。

力学性能验证通过对再制造关键部位进行硬度测试、拉伸试验和冲击试验，验证修复层的力学性能是否达到或超过原始材料标准。对于十字轴轴颈的激光熔覆层，通常要求硬度不低于HRC58，且硬度分布均匀。

疲劳性能验证通过疲劳试验或基于有限元分析的疲劳寿命预测，评估再制造产品的剩余疲劳寿命。对于承受交变载荷的十字轴和叉头，疲劳性能是决定其服役寿命的核心指标。

四、再制造面临的挑战与发展趋势

5.1当前面临的主要挑战

尽管十字轴式万向联轴器再制造已取得显著进展，但在技术、标准和市场层面仍面临诸多挑战。

技术层面，再制造的核心难点在于如何精确评估废旧零部件的剩余寿命。对于承受交变载荷的十字轴和叉头，其内部可能存在尚未扩展至表面的微观疲劳裂纹，常规的无损检测方法难以发现。一旦这些隐藏缺陷未被识别，再制造产品在服役过程中可能发生早期失效。此外，激光熔覆等表面增材技术的工艺稳定性、熔覆层与基体的结合质量以及熔覆层的长期疲劳性能，仍需持续深入研究。

标准层面，虽相关标准已发布实施，但针对十字轴式万向联轴器再制造的专项技术标准和产品认证体系仍不完善。万向联轴器作为船用产品时，目前尚缺乏统一的船级社再制造产品认证规范，这在某种程度上制约了再制造产品在高端市场的推广应用。

市场层面，部分用户对再制造产品的质量仍存疑虑，倾向于采购“全新”产品而非“修复”产品。这种认知偏差需要通过更多的成功案例、更透明的质量数据和更权威的第三方认证来逐步消除。

5.2未来发展趋势

展望未来，十字轴式万向联轴器再制造将呈现以下发展趋势：

技术升级。随着激光增材制造、等离子堆焊等先进表面技术的持续进步，再制造修复层的性能和可靠性将不断提升。智能化、数字化的再制造产线将逐步取代传统的手工作业模式，提高再制造的质量一致性和生产效率。

标准完善。随着国家标准的深入实施，以及更多专项标准的陆续出台，十字轴式万向联轴器再制造将从“经验驱动”走向“标准驱动”。再制造产品的质量认证体系将逐步建立，为用户选用再制造产品提供制度保障。

模式创新。再制造服务将从单一的“来件加工”向“全生命周期管理”延伸。通过在产品设计阶段就融入再制造理念（可再制造性设计），在服役阶段实施状态监测和预测性维护，在退役阶段进行专业化再制造，最终形成“设计—制造—使用—再制造”的闭环循环经济模式。

国际化拓展。随着全球对循环经济的重视程度不断提高，传动轴再制造服务市场将持续增长。据QYResearch统计，2025年全球传动轴再制造服务市场规模约18亿美元，预计2032年将达30.71亿美元。中国作为全球最大的冶金装备制造和消费市场，在万向联轴器再制造领域积累了丰富的技术和经验，具备向国际市场输出再制造产品和服务的潜力。

六、结论

十字轴式万向联轴器再制造是绿色制造理念在冶金装备领域的重要实践。通过对废旧万向联轴器进行系统化的拆解清洗、检测评估、表面增材修复、精密加工和装配检验，再制造产品能够在质量不低于新品的前提下，实现成本节约50%、节能60%、节材70%的显著效益，再制造成功率达80%以上。

在技术层面，以激光熔覆、等离子喷涂/喷焊、超音速喷涂为代表的先进表面技术构成了万向联轴器再制造的核心技术体系。针对十字轴轴颈磨损、叉头变形、花键磨损等典型失效模式，已形成了成熟的修复工艺方案。

展望未来，随着再制造技术的持续进步、标准体系的不断完善和市场认知的逐步提升，十字轴式万向联轴器再制造将从“锦上添花”的补充选项转变为冶金装备全生命周期管理中不可或缺的关键环节，为推动制造业绿色低碳转型贡献更大力量。
