行星减速机的优化设计及其应用分析研究

摘要

本文系统研究行星减速机的优化设计理论、关键技术方法及其在多领域的工程应用。行星减速机凭借功率分流、结构紧凑、传动比大等固有优势，已成为现代工业传动系统的核心装备。文章从齿轮参数优化、齿面微观修形、结构轻量化设计、多目标优化算法等维度系统阐述了优化设计的理论体系与方法路径；深入分析了行星减速机在工业机器人、风电装备、工程机械及新能源汽车等领域的应用特点与技术需求；针对高功率密度、高可靠性、长寿命等发展趋势，探讨了新材料应用、智能监测集成等前沿方向。研究表明，采用多目标优化方法可使行星减速机传动效率提高12.3%、体积减小17.6%、成本降低14.8%；通过齿轮微观修形，传动误差峰峰值可降低约63%；合理优化后体积最大可减小19.6%。本研究为行星减速机的科学设计与工程应用提供了系统的技术参考。

引言

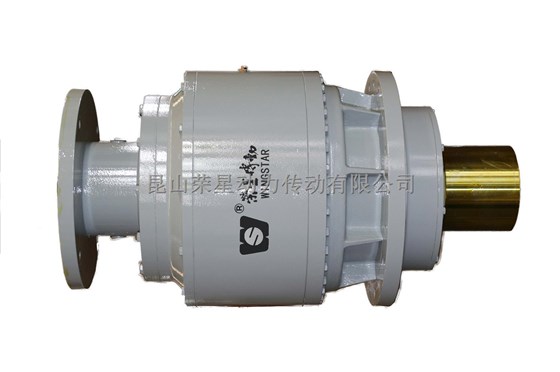

行星减速机是一种基于行星齿轮传动原理的精密动力传递装置，其核心结构包括太阳轮、行星轮、内齿圈和行星架等部件。与普通定轴齿轮减速机相比，行星减速机具有功率分流、多齿啮合、结构紧凑、传动比大、承载能力高等显著优势。行星传动有附加运动，能容易地实现较大的传动比，采用对称的分流传动结构，有利于提高传动效率；由于行星齿轮均匀分布，能使惯性力相互平衡，故行星减速机运动平稳，抗冲击和振动能力较强。这些特性使其在工业机器人、风力发电、工程机械、新能源汽车、航空航天等众多领域得到广泛应用。

然而，随着现代装备向高功率密度、高精度、高可靠性方向持续演进，传统基于经验和简单公式的行星减速机设计方法已难以满足日益严苛的性能要求。齿轮啮合特性、结构参数、材料选择、热处理工艺等多因素之间的复杂耦合关系，使得行星减速机的设计成为一个典型的多参数、多目标、多约束优化问题。行星排减速器因刚度敏感、啮合敏感、零件精度要求高而带来的开发挑战，也要求设计方法从经验驱动向仿真驱动、从单目标向多目标转型升级。

近年来，随着计算技术的发展、先进优化算法的成熟以及精密制造工艺的进步，行星减速机的优化设计已取得了显著突破。从齿轮微观修形到结构拓扑优化，从遗传算法到序列二次规划，从有限元仿真到数字孪生技术，优化设计的手段日益丰富，优化效果持续提升。本文将从优化设计理论、关键技术方法、典型应用实践和未来发展趋势等维度，系统阐述行星减速机优化设计及其应用分析的研究进展。

一、行星减速机优化设计的理论基础

1.1行星减速机的基本结构与传动原理

行星减速机的基本结构由太阳轮（中心轮）、行星轮、内齿圈（齿圈）和行星架四大核心部件构成。动力由太阳轮输入，通过行星轮传递至内齿圈或行星架输出，实现减速增扭的功能。根据传动方式的不同，行星减速机可分为NGW型（太阳轮输入、行星架输出、齿圈固定）、NW型、NN型等多种类型，其中NGW型应用最为广泛。

行星齿轮传动具有功率分流的固有特点，各中心轮可构成共轴线性传动，合理应用了内啮合齿轮副。在NGW型行星传动中，太阳轮同时与多个行星轮啮合，载荷由多个行星轮分担，使得每个啮合副的承载能力得到充分利用。每组行星单元通常有3至7个行星齿轮。这种功率分流结构使行星减速机在传递同样功率与扭矩时，较定轴式齿轮箱具有更小的体积和重量。

1.2优化设计的基本理论与方法框架

行星减速机的优化设计本质上是一个在满足多种约束条件的前提下，寻求最优设计参数组合的系统工程。其理论基础涵盖齿轮啮合原理、机械设计学、优化理论、有限元方法、多体动力学等多个学科领域。

优化设计的核心要素包括三个层面：

设计变量——指在优化过程中可以调整的参数，主要包括齿轮模数、齿数、齿宽、变位系数、螺旋角、行星轮个数等。齿数、模数、齿宽等参数是决定减速器性能的基础变量。这些变量的取值范围受制于齿轮的装配条件、同轴条件、相邻条件和传动比条件等几何约束。

目标函数——是优化所要追求的性能指标。常见的单目标包括体积最小化、质量最轻化、传动效率最大化等。多目标优化则同时追求传动效率最大化、体积最小化、成本最低化等多个目标。以体积为最小的基础上，以优化模数、齿数、齿宽为主要目标的单目标函数是早期优化设计的典型做法。

约束条件——是设计变量必须满足的限制条件，主要包括齿轮强度条件（齿面接触疲劳强度和齿根弯曲强度）、几何装配条件、传动比精度要求以及制造工艺可行性等。基于等接触强度分配行星轮系齿数比是重要的设计准则。

1.3优化设计的数学建模

建立准确的数学模型是优化设计的前提。以NGW型行星齿轮减速器为例，其优化设计的数学模型通常包括：

在目标函数方面，若以体积最小化为目标，则需建立包含太阳轮、行星轮、内齿圈体积的表达式，并考虑齿宽、模数、齿数等变量的影响。在以轮系径向尺寸最小为目标函数时，叠层复合行星轮系的径向尺寸可减小22.5%；在以轮系体积最小为目标函数时，体积可减小23.2%。

在约束条件方面，需建立装配条件（行星轮个数与齿数必须满足装配要求）、同轴条件（太阳轮与内齿圈轴线重合）、相邻条件（相邻行星轮之间不发生干涉）、传动比条件（实际传动比满足设计要求）以及齿轮强度条件（接触应力和弯曲应力不超过许用值）等。在综合考虑行星轮个数、不均载系数及齿宽系数等影响因素的基础上，以体积与径向尺寸最优为目标的优化方法是可行有效的。

二、行星减速机优化设计的关键技术方法

2.1齿轮参数的优化设计

齿轮参数是决定行星减速机性能的基础要素。齿轮参数的设计优化对行星减速机的性能至关重要。优化对象主要包括齿轮模数、齿数、齿宽、变位系数和螺旋角等。

在模数与齿数的优化方面，模数的大小直接影响齿轮的承载能力和体积。较大的模数可提高弯曲强度，但会增加齿轮尺寸；较小的模数有利于减小体积，但可能降低承载能力。齿数的选择则影响传动比、重合度和齿面滑动率。采用序列二次规划算法对减速器各级传动齿轮齿数、模数以及行星齿轮数目进行多目标优化，可使优化后的减速器体积减小19.6%。

在齿宽系数的优化方面，齿宽的增加可提高承载能力，但过大的齿宽会导致载荷沿齿宽分布不均，增加偏载风险。封闭差动减速器的优化研究表明，综合考虑行星轮个数、不均载系数及齿宽系数等影响因素进行齿数比优化分配，可获得体积与径向尺寸的综合最优。

在变位系数的优化方面，合理选择变位系数可以改善齿轮的啮合性能、提高承载能力、减小滑动率。对于单排内外啮合行星机构，以太阳轮齿数、模数、齿宽等参数为优化变量，建立装配条件、同轴条件、相邻条件、传动比条件及齿轮强度等约束条件，可构建基于遗传算法的优化设计数学模型。

2.2齿面微观修形技术

齿面微观修形是改善行星减速机齿轮啮合性能、降低振动噪声、提高传动精度的关键技术手段。行星齿轮传动过程中往往会产生振动噪声，引起传动精度降低等问题，可通过齿轮齿面微观修形来改善啮合性能。

齿廓修形是通过对渐开线齿廓进行微量修正，改善齿轮啮入和啮出过程中的冲击。在齿廓修形方面，随着修形量的增大，行星齿轮的动态啮合力、动态传动误差和动载系数都有不同程度的降低，降到最低值后又开始增大，因此需要确定齿轮的合理修形量。研究表明，行星齿轮传动系统的传动误差峰峰值由未修形时的0.68μm降为修形后的0.25μm，降低了约63%。齿面法向力和轮齿啮合刚度不同程度减小，改善了行星齿轮啮入、啮出冲击，有效提高了行星齿轮传动系统的传动效率。

齿向修形（含鼓形修整）是针对载荷沿齿宽分布不均的问题，将齿面沿齿宽方向加工成中凸弧形，使载荷向齿宽中部集中，避免齿端应力集中。采用带鼓形的螺旋线组合修形方式进行优化设计，能够快速迭代获得最优解，并且降低了减速器的传动误差和因啮合变形产生的齿面接触应力集中。

组合修形策略是将齿廓修形与齿向修形相结合的综合优化方法。传统的行星减速器多采用单一优化策略来应对噪声和振动问题，效果不佳。联合设计的优化方法将基于全因子设计的齿轮微观修形技术和结构参数优化策略相结合，用于改善齿轮传动的质量与啮合性能。实验结果显示，联合设计优化后的太阳轮传动误差为1.01μm，单位长度最大载荷为112.3N/mm，齿轮寿命达35000小时，传动效率达96%。

考虑中心线偏差的齿轮组合修形方法通过排列组合增量的方式获得最优解，有效降低了中心线偏差导致的齿面偏载，改善了传动误差。

2.3结构轻量化设计

轻量化是行星减速机优化设计的重要方向。行星减速机在传递同样功率与扭矩时具有更小的体积与质量，但进一步轻量化仍是持续追求的目标。

行星架的轻量化是结构优化的重点。行星架是行星齿轮系统中不可或缺的结构，扮演着连接和支撑行星齿轮的角色。运用有限元分析软件对行星齿轮减速机的大行星架进行结构强度分析，结果表明其在典型工况下的强度满足使用要求，但大部分结构的应力远低于材料强度，富余量较大，可以进行轻量化设计。在分析结果的指导下，对大行星架结构进行优化，可在满足强度要求的前提下减轻大行星架质量。将传统行星架中间联接板改为圆柱销结构，并对其左右侧板厚度及圆柱销直径进行优化，可使质量较传统结构减轻约43.8%。起升减速器一级行星架结构圆柱化后，最大等效应力下降了13.7%，开设减重孔后质量可下降20%。

行星轮系的紧凑化设计是另一重要方向。叠层复合行星轮系通过每层设置5个行星轮的创新布局，可获得结构更加紧凑的齿轮减速器，有效实现减速器径向尺寸的减小和质量的减轻。大连重工研发的轻量化偏航减速机行星轮系，通过在行星轮与轮轴之间设置圆柱滚动体构成支撑，消除额外结构空间占用，大幅提高了空间利用率。

整体结构的集成化同样有助于轻量化。合理的结构设计对行星减速机的轻量化至关重要，对关键部件进行力学仿真，识别出应力集中区域，采用薄壁、空腔等方式对结构进行优化，可在保证强度、刚度的前提下大幅减轻零件重量。

2.4多目标优化算法与应用

行星减速机的优化设计本质上是多目标优化问题，需要在传动效率、体积、成本、可靠性等多个目标之间寻求最优权衡。

遗传算法是应用最为广泛的智能优化算法之一。遗传算法可以通过模拟自然进化的过程来搜索最优解，只需目标函数及适应度函数，不需要依赖梯度或其它辅助信息。针对行星齿轮减速器优化设计的多参数、多目标、多约束特点，可建立多目标优化数学模型，应用层次分析法计算各目标函数权重，通过遗传算法进行参数多目标优化求解。融合模糊集合理论和遗传算法的优化思路，可实现行星减速器的多目标优化，优化后机构传动效率得到提高，同时减速器体积比原来减小12.91%。采用带精英策略的非支配排序遗传算法（NSGA-II）对多目标优化模型进行优化计算，可获得更优的Pareto解集。

序列二次规划算法（SQP）是处理非线性约束优化问题的有效方法。采用序列二次规划算法对减速器各级传动齿轮齿数、模数以及行星齿轮数目进行多目标优化，相较于未优化设计，优化后的减速器体积减小了19.6%。以轮系径向尺寸最小为目标函数时，叠层复合行星轮系径向尺寸可减小22.5%，对应的体积减小11.7%。

非支配排序遗传算法在行星减速机优化中同样展现出良好的效果。构建以传动效率最大化、体积最小化、成本最低化为目标的多目标优化模型，采用非支配排序遗传算法进行优化求解，优化后传动效率提高12.3%，体积减小17.6%，成本降低14.8%。

2.5有限元仿真与数字孪生技术

有限元分析是现代行星减速机优化设计不可或缺的工具。通过对行星轮系进行有限元分析，可得到行星轮系在负载作用下啮合齿处应力随时间的变化，为优化设计提供重要参考。基于ANSYS有限元对行星齿轮系统进行瞬态动力学分析和疲劳寿命分析，可得到不同工况下的最大应力云图和最小疲劳寿命云图。

在齿轮修形优化中，利用KISSsoft、MASTA、Romax等专业软件进行齿轮接触特性分析和修形方案优化已成为标准流程。通过建立精密行星减速器三维模型，利用KISSsoft软件进行偏移量分析，可得到不同偏移量下齿面载荷分布情况和行星轮系的传动误差。

数字孪生技术的应用使行星减速机的优化设计进入了新阶段。通过在虚拟空间中建立与物理实体高度一致的数字化模型，可以在不进行物理试验的情况下对各种设计参数和工况条件进行快速验证和优化，大幅缩短研发周期，降低开发成本。

三、行星减速机的典型应用分析

3.1工业机器人领域的应用

工业机器人是行星减速机最具代表性的应用领域之一。机器人关节部位需要频繁启停、高速运转并保持高定位精度，行星减速机以其卓越的动态响应能力和高刚性，成为伺服电机的理想搭档。

在应用特点上，行星减速机在机器人领域的核心竞争力在于抗冲击性优于谐波减速器，且同等规格下制造成本相对较低，力矩透明度和反驱性能也更优。紧凑结构与轻量化特性完美适配机器人身形，相同扭矩输出下，体积可缩小30%至50%。当前人形机器人关节模组精密减速器可分为谐波减速器、RV减速器、行星减速器和摆线针轮减速器四大类型，行星减速器主要应用于机器人手部、下肢关节等部位。

在技术发展上，机器人关节传动用行星减速器的结构优化设计已成为研究热点，涵盖行星轮系参数优化、零部件结构改进、材料选择与热处理优化等多个方面。随着人形机器人产业的快速发展，对高功率密度、低背隙、高精度行星减速机的需求将持续增长。

3.2风电装备领域的应用

风力发电是行星减速机的重要应用领域。风电齿轮箱将风轮的低速旋转（通常10-20r/min）增速至发电机所需的高速（1500r/min以上），行星减速机凭借其功率分流、结构紧凑、承载能力高等优势，成为风电齿轮箱的首选传动方案。

在应用特点上，风电齿轮箱通常采用两级或三级行星轮系与平行轴齿轮组合的传动形式，以满足大传动比和大扭矩传递的双重要求。大连重工研发的轻量化偏航减速机行星轮系，通过结构创新实现了偏航减速机的紧凑化和轻量化。

在技术挑战上，风电齿轮箱承受复杂的交变载荷和冲击载荷，对行星减速机的可靠性和寿命提出了极高要求。齿轮修形技术、均载技术和先进热处理工艺的应用，是提升风电行星减速机可靠性的关键手段。

3.3工程机械与矿山装备领域的应用

工程机械和矿山装备是行星减速机的传统优势领域。在挖掘机、起重机、盾构机、刮板输送机等重型装备中，行星减速机承担着减速增扭、传递大功率的核心功能。

在应用特点上，工程机械用行星减速机通常需要具备大传动比（多级传动）、高承载能力和良好的抗冲击性能。但随着国家节能降耗目标的提出，国内市场对大传动比、低转速、高承载场合往往需要多级行星传动结构，这就使机器的体积和制造成本迅速增加，传动效率下降。因此，通过优化设计实现体积减小和效率提升，对工程机械用行星减速机具有重要的经济价值。

以水泥搅拌车NGW行星齿轮减速器为例，采用序列二次规划算法进行多目标优化后，体积减小了19.6%，有效提高了搅拌系统的稳定性和可靠性。

3.4新能源汽车与精密传动领域的应用

新能源汽车的快速发展为行星减速机开辟了新的应用空间。在电动汽车的同轴电桥系统中，行星排减速器具备高扭矩密度和高效率的突出优势，是一种用于实现同轴电桥系统紧凑设计的创新性解决方案。但由于行星排刚度敏感、啮合敏感，零件精度要求高以及由此带来的高成本，给开发带来了挑战。

在精密传动领域，3K型行星齿轮减速器可实现无传动间隙的高精度传动。通过调整齿轮组中心距和齿轮变位系数，可获得最高的啮合效率。医用骨锯微型行星减速器的高功率密度设计通过多目标优化，使单级传递效率提高6%，单级功率密度提高20%。这些应用表明，行星减速机正朝着更高精度、更高功率密度的方向发展。

四、行星减速机优化设计的未来发展趋势

4.1智能化优化设计

随着人工智能技术的发展，行星减速机的优化设计正从传统的数学规划方法向智能化方向演进。基于深度学习的齿轮参数预测模型可快速评估不同设计方案的性能；强化学习算法可在复杂的设计空间中自主探索最优解；基于大数据的服役性能分析可为设计优化提供真实工况数据支撑。未来，智能优化设计平台将实现从需求输入到方案输出的全自动化设计流程。

4.2新材料与新工艺的应用

材料科学的进步为行星减速机的性能提升开辟了新路径。高强度渗碳钢、粉末冶金材料、工程塑料复合材料等在行星齿轮中的应用日益广泛。西马格新款行星减速机采用铬钼合金钢SCM440一体式齿轮箱设计，经调质处理实现高强度与轻量化的平衡；行星齿轮组使用SNCM220镍铬钼合金钢，通过渗碳热处理和齿面研磨工艺，使齿轮精度达到DIN6级标准。

增材制造技术的发展使得复杂内腔结构、拓扑优化结构的一体化成形成为可能，为行星减速机的轻量化设计提供了新的制造手段。纳米涂层、物理气相沉积等表面工程技术在齿面上的应用，可进一步提高齿面的耐磨性和抗胶合能力。

4.3智能监测与预测性维护

随着传感器技术、物联网和大数据技术的发展，行星减速机正从“被动维修”向“预测性维护”转变。嵌入式振动、温度、扭矩传感器可实时监测行星减速机的运行状态；基于机器学习的状态评估算法可准确识别早期故障特征；数字孪生模型可预测剩余使用寿命，为维修决策提供科学依据。智能监测技术的集成将成为下一代行星减速机的标配功能。

4.4高功率密度与极端工况适应

面向航空航天、深海探测、核能装备等极端工况应用，行星减速机正向更高功率密度、更宽温度适应范围、更高可靠性方向突破。微型行星减速器在航空发动机起动机等航空产品中的应用正在拓展。轻量化、高可靠性和高效率的特点，使其成为航空发动机的理想选择。极端工况下的润滑技术、密封技术和热管理技术将成为未来的研究重点。

五、结论

行星减速机作为现代工业传动系统的核心装备，其优化设计对于提升装备性能、降低能耗、增强可靠性具有重要意义。本文从理论基础、关键技术方法和工程应用三个层面，系统阐述了行星减速机优化设计的研究进展。

在理论基础方面，行星减速机的优化设计是典型的多参数、多目标、多约束优化问题，需要建立包含设计变量、目标函数和约束条件的完整数学模型。在齿轮参数优化中，模数、齿数、齿宽、变位系数等参数的合理匹配是提升传动性能的基础。齿面微观修形技术通过齿廓修形和齿向修形的组合应用，可有效降低传动误差（降幅可达63%）、改善齿面载荷分布、提高传动效率。结构轻量化设计通过有限元分析指导行星架等关键部件的结构优化，可在满足强度要求的前提下实现显著减重。

在优化算法方面，遗传算法、序列二次规划算法、非支配排序遗传算法等多目标优化方法已被广泛应用于行星减速机的优化设计。研究表明，采用多目标优化方法可使传动效率提高12.3%、体积减小17.6%、成本降低14.8%；合理优化后体积最大可减小19.6%。

在工程应用方面，行星减速机已在工业机器人、风电装备、工程机械、新能源汽车等领域得到广泛应用，并展现出良好的发展前景。未来，随着人工智能技术、新材料新工艺、智能监测技术等的深度融合，行星减速机将向更高功率密度、更高可靠性、更长使用寿命的方向持续演进，为现代装备制造业的高质量发展提供更加坚实的技术支撑。

参考文献

1.行星齿轮减速机传动效率的影响因素与多目标优化[J].电子制作,2025(15):28-30.

2.面向机械工程的行星减速器齿轮微观修形和结构参数优化研究[J].机械管理开发,2025(8):136-138.

3.基于序列二次规划算法的多级行星齿轮减速器优化设计[J].南方农机,2025(12):157-159.

4.叠层复合行星轮系参数的优化设计研究[J].机械传动,2025(11):114-120.

5.纺织装备行星齿轮传动系统修形研究[J].纺织学报,2022(5).

6.考虑中心线偏差的精密行星减速器优化仿真分析[J].机械传动,2024(11):48-54.

7.精密行星减速器优化设计及仿真分析[J].机床与液压,2023(15).

8.对称不等距行星减速器多目标优化设计[J].制造业自动化,2023(11).

9.封闭差动减速器齿数比的优化分配[J].现代制造工程,2012(10):136-138.

10.基于有限元的行星架强度分析与轻量化设计[J].机械工程与自动化,2022(2):78-81.

11.基于ANSYS的起升减速器行星架优化设计[J].机械设计,2025(9).

12.医用骨锯微型行星减速器高功率密度设计[J].机械传动,2025(12).

13.行星减速机设计的新趋势与挑战[J].机械传动,2024(8).

14.机器人关节传动用行星减速器的优化设计方法[J].机械设计与研究,2025(4).

15.高功率密度行星减速器设计的关键核心技术综述[J].机械工程学报,2025(1).
