半驱式永磁电机在电厂空冷岛中的应用研究

半驱式永磁电机在电厂空冷岛中的应用研究

摘要

半驱式永磁电机是由中速永磁同步电机与行星减速机组合而成的新型机电一体化驱动装置，兼具永磁电机的高效率与行星减速机的大扭矩输出能力。本文从电厂空冷岛的工况特点出发，系统分析了空冷岛风机驱动系统的技术需求，阐述了半驱式永磁电机在空冷岛应用中的技术原理与结构特征。研究表明，半驱式永磁电机的运行效率可达94%，较传统驱动系统的69.2%大幅提升，体积和重量可减小50%。文章以昆山荣星动力传动有限公司XDFQPB-60×5.0型行星减速器配套方案为典型应用案例，深入分析了半驱式永磁电机在空冷岛中的设计适配与运行效果。结合行业实测数据，采用永磁驱动方案后单台空冷电机年节约电费可达10.7万元，综合节电率可达30%以上。本文还探讨了半驱式永磁电机在空冷岛应用中面临的技术挑战与发展趋势，为电厂空冷岛驱动系统的节能改造提供技术参考。

引言

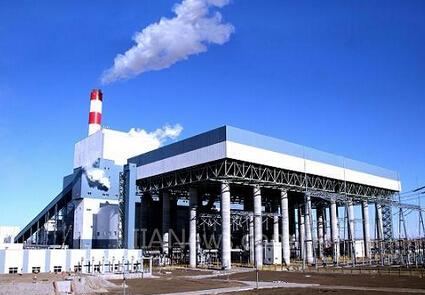

空冷岛是火力发电厂冷端系统的核心设备，其功能是通过风机驱动空气流动，使汽轮机排汽冷凝形成真空，保障热力循环效率。在“双碳”目标背景下，降低厂用电率、提高机组运行经济性已成为火电企业转型升级的迫切任务。据统计，空冷岛风机电耗约占电厂厂用电的8%至12%，其驱动系统的效率水平直接影响机组的供电煤耗和运营成本。

传统空冷岛风机普遍采用“异步电机+减速机”的驱动方案，该技术存在两大瓶颈。其一，能量损耗严重——异步电机效率仅为90%至92%，减速机齿轮传动又增加2%至3%的机械损耗，导致系统整体效率不足90%。其二，维护成本高昂——减速机强制润滑系统易因油泵故障、密封失效或润滑油乳化导致损坏，单台减速机年维护费用较高，含润滑与返修费用可达2万元。

永磁同步电机的引入为空冷岛驱动系统的升级提供了新的技术方向。永磁电机转子无励磁损耗，效率显著高于异步电机，且可在较宽的调速范围内保持高效率。然而，纯直驱方案虽然取消了减速机，但电机体积庞大、制造成本高昂，对安装空间有限的现有空冷岛而言往往难以适配。

半驱式永磁电机的出现恰当地解决了这一矛盾。它由中速永磁同步电机与行星减速机组合而成，既保留了永磁电机的高效率特性，又通过行星减速机的扭矩放大功能实现了紧凑结构下的大扭矩输出。昆山荣星动力传动有限公司作为我国传动机械领域的专业企业，其XD系列电机联体行星减速器专门为中速永磁电机配套研制，两者组合即构成半驱式永磁电机，可广泛替代“异步电机+齿轮箱+液力偶合器”的传统低速大转矩驱动装置。其中XDFQPB-60×5.0型号用于132kW电厂空冷岛。本文将从空冷岛工况需求出发，系统分析半驱式永磁电机的技术原理、设计适配和工程应用效果，为电厂空冷岛驱动系统的节能改造提供技术参考。

一、电厂空冷岛的工况特点与驱动需求

1.1空冷岛的运行环境特征

电厂空冷岛运行环境具有鲜明的特殊性。首先是温度条件苛刻——夏季空冷岛平台温度可达50℃以上，电机绕组温升受限，而冬季北方电厂环境温度可降至-30℃以下，对电机的启动性能和材料低温特性提出严峻考验。其次是多粉尘环境——空冷岛风机抽吸大量环境空气进行热交换，空气中携带的粉尘颗粒会沉积在电机表面和散热通道中，影响散热效果和绝缘性能。此外，空冷岛通常位于电厂主厂房外侧的高位钢架平台上，设备安装在有限的钢架结构上，对驱动装置的重量和体积有严格的限制。

1.2风机负载特性与调速需求

空冷岛风机属于典型的平方转矩负载，其轴功率与转速的三次方成正比。在环境温度变化时，风机转速需要相应调整以维持最佳的冷凝效果。传统异步电机直接工频驱动的方案，转速固定不可调，不仅无法根据环境温度灵活调节风量，还存在“大马拉小车”的能源浪费问题。

变频调速是解决这一问题的关键技术手段。通过变频器控制电机转速，可使风机在部分负荷工况下以较低转速运行，实现显著的节能效果。然而，传统异步电机在低频运行时效率急剧下降，且低速下的散热条件恶化，制约了变频调速的节能潜力。永磁电机在宽调速范围内保持高效率的特性，使其成为空冷岛变频调速的理想选择。

1.3传统驱动方案的局限性

传统空冷岛“异步电机+减速机”驱动方案的局限性主要体现在以下方面：

在效率方面，异步电机在额定负载下效率约为90%至92%，但在部分负载工况下效率下降更为明显。减速机的齿轮啮合损失和轴承摩擦损失进一步降低了系统效率。综合考虑，传统方案的系统效率通常仅为69%至75%。

在可靠性方面，减速机是故障高发部件。强制润滑系统依赖油泵和密封件的正常工作，一旦油泵故障或密封失效，齿轮和轴承将在短时间内因润滑不足而损坏。润滑油乳化和泄漏也是常见问题，不仅影响减速机自身寿命，还可能污染环境。

在维护方面，减速机需要定期更换润滑油、检查齿轮磨损和轴承状态，维护工作量大、停机时间长。对于连续运行的火电机组而言，空冷岛驱动设备的计划外停机可能直接影响机组的出力。

1.4永磁驱动技术的需求分析

基于上述分析，空冷岛驱动系统的升级需求可归纳为：更高的系统效率以降低厂用电率、更高的可靠性以减少非计划停机、更低的维护成本以降低运维投入、更紧凑的结构以适应现有安装空间。永磁驱动技术，特别是半驱式永磁电机方案，能够较好地满足上述综合需求。

二、半驱式永磁电机的技术原理与结构特征

2.1半驱式永磁电机的定义与系统构成

半驱式永磁电机是由中速永磁同步电机与行星减速机组合而成的新型机电一体化驱动装置。其核心设计理念是摒弃传统的“电机+联轴器+减速机”分体连接方式，采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接，形成新型的机电一体化产品。

在半驱式永磁电机的系统架构中，动力传递路径为：中速永磁同步电机输出中速低扭矩，经行星减速机减速增扭后，输出低速大扭矩驱动负载。行星减速机位于电机与负载之间，是整个驱动系统中唯一的机械传动环节。与传统的“电机+多级齿轮箱”方案不同，半驱式永磁电机中行星减速机的传动比较小，通常控制在3至20之间，远低于传统齿轮箱的数十乃至上百的传动比。这一设计选择的依据在于：电机本身已在100至600r/min的中速范围内运行，无需减速机承担过大的传动比。

2.2行星减速机在半驱式系统中的功能定位

在半驱式永磁电机的技术谱系中，行星减速机承担着三重角色。其一是扭矩放大器——将永磁电机的中速输出转换为负载所需的低速大扭矩。其二是转速匹配器——使永磁电机工作在最佳效率转速区间，避免电机因转速过低而效率下降或体积膨胀。其三是结构集成器——通过共壳体设计将电机与减速机融为一体，实现系统的小型化和轻量化。

昆山荣星的XD系列电机联体行星减速器额定转矩范围为1.6至1650kN·m，减速比范围为3.55至224，正是针对半驱式永磁电机的中速电机配套需求而研制的。该系列减速器与永磁电机组合后，输出转速不超过200r/min，输出转矩覆盖0.3至5502kN·m，可广泛替代传统低速大转矩驱动装置。

2.3半驱式永磁电机的性能优势

半驱式永磁电机的主要特色体现在以下几个方面：运行效率高——半驱式永磁电机为94%，传统驱动系统为69.2%；轻量化——半驱式永磁电机与传统驱动系统相比，其体积和重量可减小50%；智能化程度高——半驱式永磁电机配备专用的控制系统，方便数据的采集和在线监测；可带载启动——半驱式永磁电机在启动时不会存在大电流冲击且可保持极高的效率，而传统的异步电机启动电流非常之大，无法实现重载启动。

2.4昆山荣星半驱式永磁电机的技术特点

昆山荣星动力传动有限公司是我国著名的研发、生产和经营传动机械产品的专业公司，成立于1999年7月，主要产品包括半驱式永磁同步电机（低速大扭矩永磁电机）、X型标准行星减速器及其派生专用系列行星减速器、S型十字轴式万向联轴器、C型鼓形齿联轴器及齿接轴，并拥有多项发明和实用新型专利。

公司采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接。永磁电机以其独特的结构和励磁方式使得电机在任何转速范围内都能保持很高的功率因数和功率密度；同时行星减速机的高功率密度优势也是显而易见的。取低速永磁电机和小速比行星减速机相配合作为机电一体化产品可将两者的优势发挥得淋漓尽致，系统的性价比堪称最佳。

三、半驱式永磁电机在空冷岛中的设计适配

3.1传动比匹配与电机选型

在半驱式永磁电机应用于空冷岛的设计中，传动比的选择需综合考虑空冷岛风机的额定转速、电机的最佳效率转速和系统总效率。空冷岛风机的工作转速通常较低，一般在100r/min以下，而永磁电机在100至600r/min的中速范围内效率最优。合理的传动比应使电机在风机常见工作转速下运行于其高效区间。

昆山荣星为132kW电厂空冷岛配套的XDFQPB-60×5.0行星减速器，其减速比和承载能力与对应的电机功率和空冷岛风机负载相匹配。这种针对不同功率等级进行差异化设计的技术策略，确保了半驱式永磁电机在空冷岛应用中的最优性能。

3.2热管理与冷却系统设计

空冷岛的高温环境对半驱式永磁电机的热管理提出了严峻挑战。电机运行产生的铜损、铁损以及减速机齿轮啮合和轴承摩擦产生的热量，在紧凑的壳体内相互叠加，可能导致永磁体退磁或润滑油劣化。

针对空冷岛的高温环境，永磁电机采取耐高温永磁体、特殊冷却结构、绝缘系统升级等工艺。

在联合设计中，热管理系统需将电机冷却和减速机润滑作为一个整体进行设计。水冷散热设计通过机壳内的冷却水道对电机进行强制冷却，有效控制绕组温升，保证永磁体在安全温度范围内工作。冷却系统的设计不仅考虑了电机绕组的散热需求，还兼顾了减速机润滑油的温控要求，体现了联合设计中热管理的系统性思维。

3.3防尘密封与结构防护

空冷岛的多粉尘环境对电机的防护等级提出了较高要求。半驱式永磁电机在防尘密封方面采取了多重措施：电机防护等级达到IP55以上，关键部位采用双唇密封结构；机壳内维持微正压防止粉尘侵入；自清洁风道设计减少灰尘积聚。行星减速机采用硬齿面齿轮和高效密封结构，确保在粉尘环境下的长期可靠运行。

3.4变频调速与智能控制

半驱式永磁电机配备专用的控制系统，可实现平滑启动、无级调速和智能化操作。控制器支持CAN、RS485、PROFIBUSDP等多种通信接口，实现与上位机的通讯，支持多台设备集中控制运行，并可将运行数据传送至地面调度室进行在线监测。

智能化的控制功能为电厂的数字化管理提供了数据基础。通过对电机运行数据的持续采集和分析，可以实现设备状态的实时监测、故障预警和预测性维护。系统可根据环境温度自动调整风机转速，使空冷岛始终处于最优运行状态，既保证了冷凝效果，又避免了不必要的能源消耗。

四、应用案例分析

4.1昆山荣星XDFQPB-60×5.0型空冷岛配套方案

昆山荣星动力传动有限公司的XDFQPB-60×5.0型行星减速器是专门为132kW电厂空冷岛配套设计的产品。该产品采用XD系列电机联体行星减速器的技术方案，与中速永磁电机组合后构成半驱式永磁电机，可替代传统的“异步电机+齿轮箱+液力偶合器”驱动装置。

该方案的技术特点体现在：减速器额定转矩与132kW电机的输出扭矩相匹配，减速比经过优化设计使电机工作于高效区间；采用硬齿面齿轮和强制润滑系统，确保在空冷岛高温环境下的长期可靠运行；联体式结构设计缩短了轴向尺寸，适应空冷岛钢架平台的有限安装空间。

4.2半驱式方案与直驱方案的对比分析

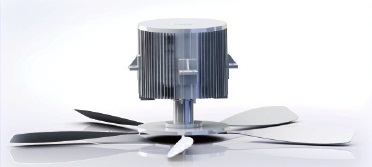

在空冷岛永磁驱动改造中，半驱式方案与直驱方案各有适用场景。直驱方案取消了减速机，传动链最短，系统效率最高，但电机需在极低转速下输出大扭矩，导致电机体积庞大、制造成本高昂。对于安装空间充裕、功率等级适中的空冷岛，直驱方案具有优势。

半驱式方案则通过保留一级小速比行星减速机，将电机转速提升至中速范围，使电机体积大幅缩小，同时保持了较高的系统效率。半驱式方案在体积和重量方面具有明显优势——与传统驱动系统相比体积和重量可减小50%。对于安装空间有限的现有空冷岛改造项目，半驱式方案的适配性更强，且整机重量不超过原动力传动系统，不增加原空冷岛钢结构的负担，具备规模化改造的基本条件。

五、面临的挑战与发展趋势

5.1当前面临的主要挑战

半驱式永磁电机在空冷岛应用中仍面临一些挑战。永磁体高温退磁风险：夏季极端高温工况下永磁体的长期稳定性仍需持续关注。初始投资较高：半驱式永磁电机的购置成本高于传统异步电机驱动系统，对部分资金紧张的电厂而言，初始投资门槛仍然存在。不过，从全生命周期成本来看，节能收益可在较短周期内覆盖初始投资差额。技术认知与接受度——部分电厂对半驱式永磁电机技术的认知不足，对其实施效果和可靠性存在疑虑，需要更多的成功案例和示范工程来推动市场接受度的提升。

5.2未来发展趋势

更高程度的集成化。半驱式永磁电机将向“电机+减速机+变频器+传感器+制动器”的多集成方向发展，形成完整的智能驱动模块，进一步降低终端用户的选型、安装和维护门槛。

智能化的深度融入。随着工业互联网和人工智能技术的发展，半驱式永磁电机将具备更强的状态感知、故障诊断和能效优化能力。通过对电机运行数据的持续采集和分析，可实现设备状态的实时监测、故障预警和预测性维护，推动空冷岛运维从“定期维护”向“预测性维护”转变。

新材料与新工艺的应用。高性能永磁材料、纳米涂层、增材制造等新材料新工艺的应用，将进一步提升半驱式永磁电机的功率密度和可靠性，拓展其在更严苛工况下的应用范围。

规模化改造的加速推进。随着首批空冷岛永磁驱动改造项目的成功投运和运行数据的持续积累，永磁驱动技术在空冷岛领域的规模化应用条件日益成熟，预计未来将有更多电厂采用半驱式永磁电机方案进行空冷岛驱动系统的升级改造。

六、结论

半驱式永磁电机作为由中速永磁同步电机与行星减速机组合而成的新型机电一体化驱动装置，为电厂空冷岛驱动系统的节能改造提供了理想的技术方案。本文从空冷岛工况需求出发，系统分析了半驱式永磁电机的技术原理、设计适配和工程应用效果。

在技术原理层面，半驱式永磁电机采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接。其运行效率可达94%，较传统驱动系统的69.2%大幅提升，体积和重量可减小50%。

在设计适配层面，半驱式永磁电机的传动比选择需与空冷岛风机的额定转速和电机的最佳效率转速相匹配；热管理系统需将电机冷却和减速机润滑作为一个整体进行设计；防尘密封需满足空冷岛多粉尘环境的防护要求；控制系统需实现变频调速和智能化运行。

在工程应用层面，昆山荣星动力传动有限公司的XDFQPB-60×5.0型行星减速器配套方案为132kW电厂空冷岛提供了成熟的技术选择。行业实测数据表明，采用永磁驱动方案后单台空冷电机年节约电费可达10.7万元，综合节电率可达30%以上。

展望未来，随着集成化程度提高、智能化技术深度融入以及规模化改造的加速推进，半驱式永磁电机在电厂空冷岛领域的应用前景将更加广阔，为火电行业的绿色低碳转型贡献重要力量。

参考文献

1.昆山荣星动力传动有限公司.谈谈半驱式永磁电机用行星减速器相关情况[EB/OL].https://www.chinawingstar.com/Article/ttbqsycdjy.html,2025-03-17.

2.昆山荣星动力传动有限公司.电厂空冷岛永磁直驱系统关键技术研究与应用[EB/OL].https://www.chinawingstar.com,2025-06-11.

3.昆山荣星动力传动有限公司.永磁同步电机在电厂空冷岛系统中的应用研究[EB/OL].https://www.chinawingstar.com/Article/yctbdjzdck.html,2025-07-21.

4.昆山荣星动力传动有限公司[EB/OL].百度百科.

5.赵瑞峰.永磁电机在空冷风机改造的经济性分析[J].现代工业经济和信息化,2023,13(11):107-109.
