十字万向联轴器的优化设计研究

十字万向联轴器的优化设计研究

摘要

十字万向联轴器是冶金轧机、工程机械、船舶推进等重载传动系统的核心部件，其性能优劣直接影响整机运行的可靠性与经济性。本文从十字万向联轴器的结构特点与失效机理出发，系统分析了其优化设计的关键技术方向，包括十字轴的结构优化与应力重构、叉头的参数化优化与拓扑轻量化、轴承系统的接触优化与寿命提升，以及材料选择与热处理工艺的匹配优化。研究表明，通过有限元分析与现代优化算法的有机结合，十字轴过渡圆弧处的最大主应力可降低19.7%以上，叉头最大等效应力可降低37%，结构拓扑优化可实现材料节省9.17%的同时使最大应力降低52.1%。昆山荣星动力传动有限公司自主研发的SWJ型十字万向轴，各项技术性能指标均超过国内相应规格产品，达到或超过国际著名企业同类产品水平，其转矩系数等核心技术指标处于国内领先地位。本文还探讨了优化设计方法的工程应用路径与未来发展趋势，为十字万向联轴器的高性能设计提供参考。

引言

十字万向联轴器是一种能够实现两轴之间扭矩与转速传递的挠性传动部件，具有结构简单、传动效率高、运行平稳等显著特点，在冶金、船舶、矿山、工程机械等领域具有广泛应用。在轧钢机主传动系统中，十字轴式万向轴作为核心传动元件，需要承受巨大的动载荷，工作环境极为恶劣。十字轴与端盖滚子的配合间隙、工作辊与辊端轴套的配合间隙在长期运行中会逐渐磨损增大，产生振动、窜动等不良影响，是导致十字轴断裂失效的主要原因之一。

传统十字万向联轴器的设计多依赖经验公式和类比方法，对复杂工况下的应力分布、疲劳寿命和动态特性缺乏精确的定量分析。随着现代工业装备向大型化、高速化、精密化方向持续发展，传统设计方法已难以满足日益严苛的性能要求——承载能力要更大、体积重量要更小、使用寿命要更长、可靠性要更高。如何通过系统的优化设计手段，在有限的尺寸约束下实现性能的最大化，成为十字万向联轴器设计领域亟待解决的核心课题。

近年来，随着有限元分析技术、拓扑优化方法、智能优化算法和先进制造工艺的快速发展，十字万向联轴器的优化设计已从经验驱动走向仿真驱动。通过对十字轴、叉头、轴承等关键部件的精确建模与多目标优化，可以显著降低应力集中、减轻结构重量、提高疲劳寿命。昆山荣星动力传动有限公司在这一领域取得了重要突破，其自主研发的SWJ型十字万向轴已成为行业标杆。本文将从关键部件优化、结构轻量化、轴承系统优化、材料与工艺优化等多个维度，系统阐述十字万向联轴器的优化设计理论与工程实践。

一、十字万向联轴器的结构特点与失效机理

1.1基本结构与工作原理

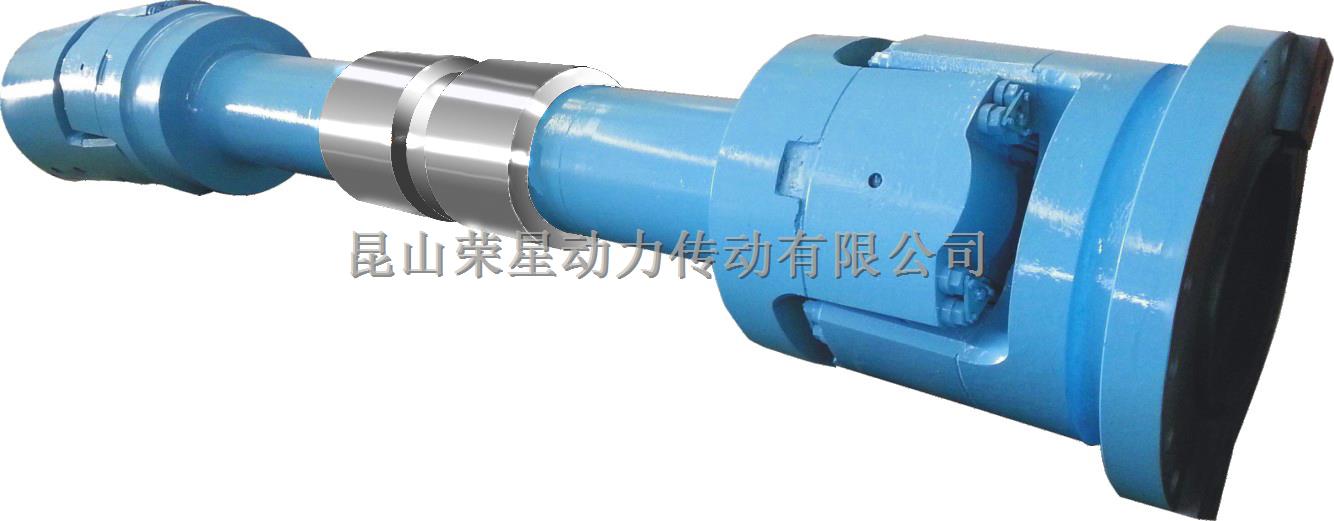

十字万向联轴器主要由两个万向节和一根中间轴构成，每个万向节的核心部件包括主动叉、从动叉和十字轴，三者以铰链方式联接。当主动轴转动时，动力经主动叉传递至十字轴，再经由十字轴传递至从动叉，实现轴线存在夹角时的连续扭矩传递。为了使万向轴能够平稳运转，要求主、从动轴角速度相等，必须满足三个条件：中间轴两端的叉头位于同一相位；主、从动轴与中间轴的中心线在同一平面内；中间轴与主、从动轴间的轴线折角相等。

1.2关键部件的受力特征

十字轴作为万向联轴器的核心传动元件，承担着转矩传递和角度补偿的双重功能。在冶金、矿山等重型设备的传动系统中，十字轴需要在复杂的多向受力状态下保持稳定的力学性能。其四个轴颈不仅承受来自主动端的转矩，还要应对因角度偏移产生的附加弯矩，以及设备振动带来的交变载荷。这种复杂的受力状态使得十字轴成为整个联轴器系统中应力最集中、工作条件最苛刻的部件。

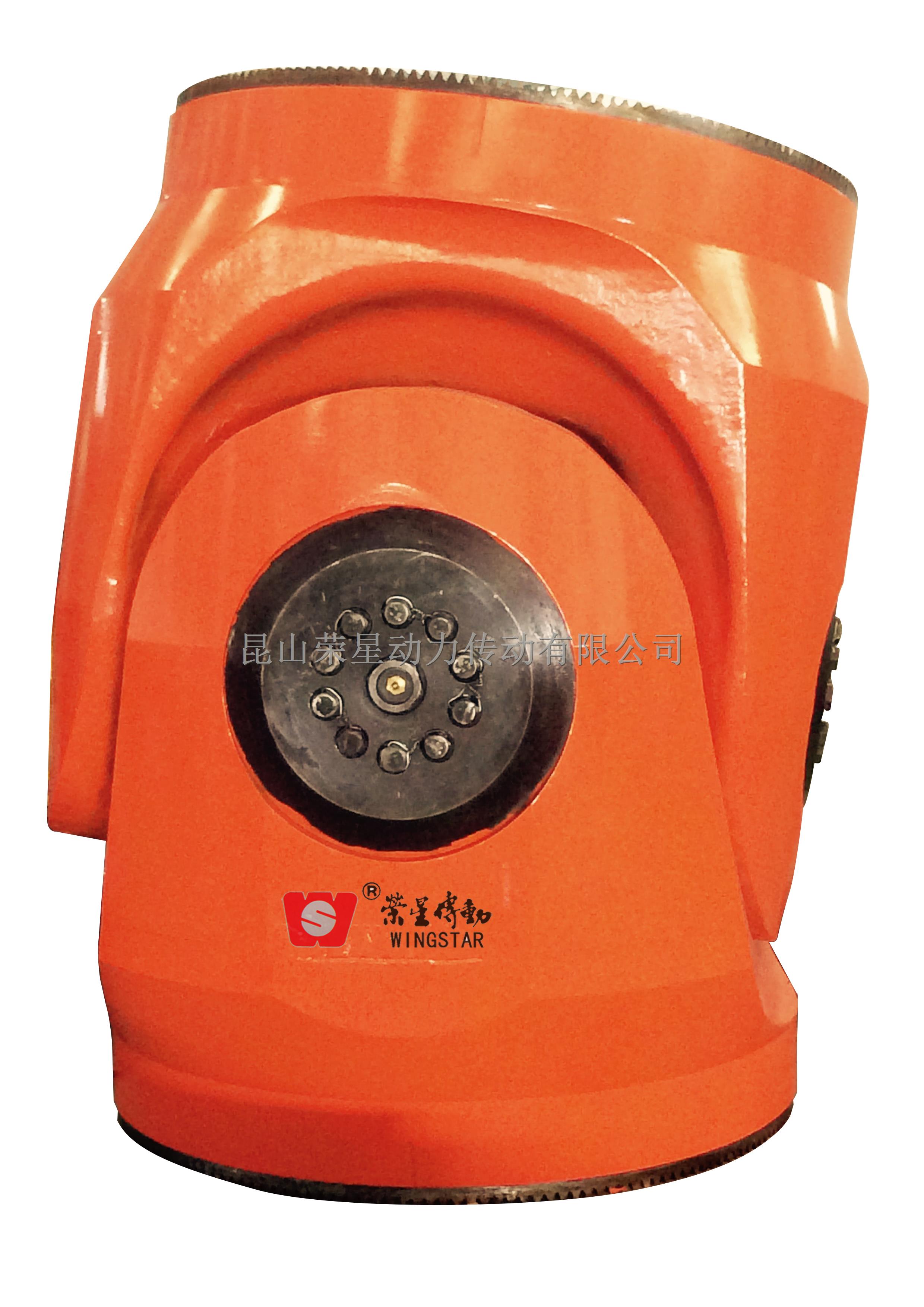

叉头同样是传动系统中的关键承载部件。对叉头进行三维建模及力学特性分析发现，危险截面出现在叉头顶部即与十字轴相连接的孔面上。在轧机主传动系统中，叉头的最大等效应力通常比十字轴大得多，因此叉头比十字轴更容易发生破坏。这一发现提示设计者在对万向联轴器进行优化时，叉头的结构改进应给予与十字轴同等程度的重视。

1.3典型失效模式

传统十字轴多采用整体锻造、机械加工的制造方式，其结构设计存在若干技术瓶颈。有限元分析表明，在最大工作角度下，轴颈与轴身的过渡区域会出现显著的应力集中现象，应力峰值可达名义应力的3至4倍。某重型机械厂的失效分析报告显示，约70%的十字轴失效源于轴颈根部的疲劳裂纹扩展，另有15%的失效与表面磨损导致的配合间隙增大有关。

此外，十字轴轴颈表面的硬度与芯部韧性的矛盾也限制了其承载能力的进一步提升。过高的表面硬度虽然有利于耐磨，但会降低芯部的抗冲击能力；而过高的芯部韧性则可能牺牲表面硬度。如何在两者之间取得最佳平衡，是材料与热处理优化需要解决的核心问题。

二、十字轴的结构优化设计

2.1十字轴的有限元分析与应力识别

十字轴的结构优化首先需要精确识别应力集中区域和危险截面。采用大型通用有限元分析软件ANSYS，可以建立十字轴的三维实体模型，施加与实际工况等效的边界条件和载荷分布。十字轴式万向联轴器的主动轴及被动轴均通过其上的叉头经轴承向十字轴施加两对力，它们构成一对大小相等、方向相反的力偶。在有限元模型中，载荷沿十字轴的轴向呈梯形分布，在XY平面内十字轴外圆柱面的表面分布载荷在圆弧上按余弦规律分布。

分析结果表明，十字轴过渡圆弧处（轴颈与轴身连接部位的R角）的应力最大，且处于交变应力状态，是十字轴最危险的部位。这一发现为后续优化指明了方向——优化设计的核心目标就是降低该过渡区域的应力集中程度。

2.2设计变量与目标函数的确定

在十字轴的结构优化中，设计变量的选取需要从两个层面考虑：一是在万向联轴器外框尺寸已经确定的条件下对十字轴进行结构优化，这些尺寸只能作为给定的设计参数；二是针对危险部位（过渡圆弧处）选择对其应力水平有显著影响且便于调整的尺寸参数作为设计变量。

典型的设计变量包括过渡圆弧半径R、十字轴直径D和滚动轴承宽度H。优化目标为：在传递额定扭矩时，使十字轴所承受的最大主应力最小。对于每一个设计变量，需要设定合理的边界约束条件。以某热轧厂1700mm轧机十字轴为例，各设计变量的边界约束为：222mm≤D≤264mm；164mm≤H≤184mm。

2.3优化算法与结果分析

ANSYS程序提供了零阶方法和一阶方法两种优化途径。由于十字轴的受力和变形复杂，通常采用零阶方法（通过罚函数将约束优化问题转化为非约束问题进行求解）以保证优化的顺利进行。优化过程是一系列“前处理—求解—后处理—优化”的迭代循环。

以传递2400kN·m扭矩的工况为例，经过一系列迭代优化，当过渡圆弧半径R从90mm增大到94.20mm，十字轴直径D从242mm增大到259.80mm，滚动轴承宽度H从174mm减小到166.43mm时，十字轴所承受的最大主应力值从优化前的498.15MPa降低至优化后的约416MPa，降幅约16.5%。若进一步采用多目标遗传算法并基于灵敏度分析筛选关键尺寸，十字轴的最大变形可减小0.4717mm（降幅22.35%），最大等效应力可降低130.35MPa（降幅17.21%）。改进后的十字轴圆弧过渡处最大应力部位的等效应力为560.59MPa，比原设计降低了13.1%。

2.4应力分布的重构与过渡曲线优化

针对传统的直角过渡设计，创新性的优化思路是采用多段曲线过渡方案。通过贝塞尔曲线构建轴颈与轴身的过渡轮廓，使应力梯度变化更加平缓。优化后的过渡曲线半径根据受力状态动态调整，最大过渡半径与轴颈直径比优化至0.4至0.45，应力集中系数可从3.2降至1.8以下。

三、叉头的优化设计与轻量化

3.1叉头的参数化优化

叉头作为连接十字轴与传动轴系的关键结构件，其优化设计同样重要。以叉头顶部距叉头底面距离和孔面半径为优化所需的设计变量，以最大等效应力为目标函数进行优化设计，可获得叉头最佳设计方案。叉头优化设计后所受最大等效应力相比优化前可降低37%。这一显著的优化效果充分说明，叉头结构的精细化设计对于提升整个万向联轴器的承载能力具有重要价值。

3.2拓扑优化与轻量化设计

在轻量化设计方面，拓扑优化方法展现出强大的潜力。采用渐进结构优化方法，在满足强度、刚度要求的前提下对结构进行材料重新分布，逐步去掉无效或低效的材料，从而使结构逐渐趋于优化。

对SSWZ330型十字轴万向联轴器进行结构拓扑优化设计的实践表明，优化后可使材料节省9.17%，工作时最大静应变减少2.3%，最大应力减少52.1%。轻量化设计后的十字轴重量可减轻25%，转动惯量降低30%，有利于提高传动系统的动态响应特性。

四、轴承系统的优化设计

4.1滚针轴承的接触优化

十字万向联轴器的轴承系统（通常为滚针轴承）在重载、摆动和冲击的复合工况下工作，其性能直接影响整机的可靠性和寿命。十字轴与轴叉、节叉之间采用双列滚针轴承进行支撑连接，滚针轴承内部载荷和应力分布是影响轴承乃至十字轴总成性能和寿命的重要因素。

滚针的凸度量是决定滚针与滚道之间压力分布的关键参数。研究与实践表明，滚针带凸度是消除滚针应力集中、提高滚针轴承使用寿命的主要措施之一。在具体改进中，采用圆弧全凸素线型滚针替代传统直素线滚针，可有效避免使用过程中滚针断裂的可能性。对于凸度量相同的一组滚针，高速轻载工况下的承载能力明显好于低速重载工况，这与高速轻载工况下的润滑状态较好有关。

4.2轴承布置与受力优化

在轴承系统的布置方面，十字轴以轴肩通过推力轴承定位，可以改善向心轴承的受力状况，提高接触面的耐磨性。对轴承圆柱滚子接触表面进行凸度修形，可以避免其端部与滚道接触时产生应力集中而损坏。这些措施从轴承选型、布置方式和接触面处理三个层面系统性地提升了轴承系统的承载能力和使用寿命。

五、材料选择与热处理工艺的优化

5.1基体材料的科学选配

十字万向联轴器各部件的工作条件和受力状态差异显著，因此需要针对不同部件选择最适宜的材料。叉头等结构件通常选用42CrMo或35CrMo合金钢，经调质处理后获得良好的综合力学性能。42CrMo属于中淬透性调质钢，调质后有较高的疲劳极限和抗多次冲击能力。作为核心部件的十字轴，则选用20Cr2Ni4A等高强度合金钢，并通过化学分析确保材料的各部分元素含量符合或优于规定要求。

5.2梯度硬度设计与热处理工艺

在热处理方面，采用42CrMoA作为基体材料，通过控制淬火工艺形成梯度硬度分布——轴颈表面层硬度控制在58-62HRC，芯部硬度保持在38-42HRC，实现了表面耐磨性与芯部抗冲击性的最佳平衡。材料梯度层的厚度控制在轴颈直径的10%至15%范围内。

轴颈表面采用低温等离子渗氮工艺，可形成厚度为0.3至0.5mm的硬化层，表面硬度达到800至1000HV。同时采用微弧氧化技术在表面生成陶瓷化层，显著提高了耐腐蚀性和耐磨性。实验数据显示，经过复合表面处理的十字轴使用寿命可提升至传统产品的2.5倍。

通过优化热处理工艺参数，特别是控制冷却速率和回火温度，可使十字轴内部的残余应力分布更加合理。采用X射线衍射法检测显示，优化后的工艺使残余应力峰值降低60%，有效抑制了疲劳裂纹的萌生与扩展。

六、昆山荣星动力传动有限公司的优化设计实践

6.1SWJ型十字万向轴的技术突破

昆山荣星动力传动有限公司是我国著名的传动机械产品研发、生产和经营的专业公司，成立于1999年7月。公司主要生产SWJ十字万向轴和CLJ鼓形齿式联轴器等各种传动部件，分为两大类型、三百多种规格、四千多个品种。

SWJ型十字万向轴是公司总经理金铭新先生自行开发的一种高性能万向联轴器，拥有自主知识产权。该产品的各项技术性能指标均超过了国内相应规格的SWC、SWP型万向轴，同时达到或超过国外VOITH、GWB等著名企业的同类产品水平。SWJ型十字万向轴先后荣获2005年国家重点新产品项目、江苏省高新技术产品、苏州市名牌产品等多项荣誉。

6.2重载系列产品的优化设计

昆山荣星推出的SHC(D)系列重载型万向轴，针对重载、大冲击工况进行了专项优化设计。其十字轴和轴承按低速、重载设计，具备优异的耐冲击性能，十字轴具有高疲劳强度。产品采用模块化结构设计，维修方便。在有特殊要求时，叉头采用高合金锻件制造，进一步提升了产品的承载能力和可靠性。该系列产品的交变弯曲疲劳转矩范围覆盖115至25028kN·m，最大工作倾角可达5°至10°。

在万向轴的设计中，昆山荣星注重根据工况要求的不同确定叉头、十字轴和轴承的强度比例，以获得最佳的使用效果。衡量万向轴技术水平的主要技术指标——转矩系数，昆山荣星的产品处于国内领先地位。

七、优化设计的工程应用路径与未来趋势

7.1数字化设计与参数化建模

数字化设计技术为十字万向联轴器的优化设计提供了高效平台。通过参数化三维建模，可以快速生成不同设计参数组合下的模型，为后续的仿真分析和优化迭代提供基础。基于参数化建模，设计变量（如过渡圆弧半径、轴颈直径、轴承宽度等）与几何模型之间建立了直接的关联，使得设计方案的快速迭代成为可能。

7.2多物理场耦合分析与系统级优化

未来的优化设计将更加注重多物理场耦合分析——将结构力学、热力学、摩擦学和动力学等多个学科的分析工具集成于统一的优化平台中。通过考虑热-力耦合、摩擦-磨损耦合等多物理场效应，可以更准确地预测十字万向联轴器在实际工况下的性能表现，实现从“单部件优化”向“全系统优化”的跨越。

7.3智能优化算法与数字孪生

随着人工智能技术的发展，基于深度学习和强化学习的智能优化算法将在十字万向联轴器的优化设计中发挥越来越重要的作用。基于灵敏度分析筛选关键尺寸、以降低最大等效应力和减小整体变形为优化目标，采用多目标遗传算法等智能优化方法，可以实现设计空间的高效搜索。

数字孪生技术的应用将使优化设计从“静态优化”走向“动态优化”——通过建立与物理实体实时映射的虚拟模型，可以在产品服役期间持续采集运行数据、更新模型参数、优化控制策略，实现全生命周期的性能最优。

八、结论

十字万向联轴器的优化设计是一项涉及结构力学、材料科学、热处理工艺和数值分析等多学科的系统工程。通过对十字轴过渡圆弧的结构优化，最大主应力可降低19.7%以上；通过叉头的参数化优化，最大等效应力可降低37%；通过拓扑优化与渐进结构优化方法，可在材料节省9.17%的同时使最大应力降低52.1%。这些优化成果充分证明了现代设计方法在提升十字万向联轴器性能方面的巨大价值。

昆山荣星动力传动有限公司自主研发的SWJ型十字万向轴，各项技术性能指标均超过国内相应规格产品，达到或超过国际著名企业同类产品水平，其转矩系数等核心技术指标处于国内领先地位，是我国十字万向联轴器优化设计领域的重要代表。

展望未来，随着数字化设计技术、多物理场耦合分析方法和智能优化算法的持续进步，十字万向联轴器的优化设计将朝着更高承载能力、更长使用寿命、更轻重量的方向持续演进，为冶金、船舶、工程机械等高端装备制造业的高质量发展提供更加坚实的技术支撑。

参考文献

1.殷凯旋，吴其林，朱长江，等.宽厚板十字轴式万向轴强度与模态分析[J].重型机械，2025(2):82-89.

2.基于有限元分析的万向联轴器十字轴优化设计[EB/OL].佳工网.

3.十字轴式万向联轴器十字轴结构的优化设计与工程实践[EB/OL].荣星传动技术文库.

4.李中帅，闫占辉.渐进结构优化方法在联轴器优化设计中的应用[J].吉林大学学报(工学版)，2018,48(6):681-687.

5.轧机主传动万向接轴及其关键件有限元分析[EB/OL].万方数据知识服务平台，2024.

6.昆山荣星动力传动有限公司[EB/OL].百度百科.

7.SHC(D)系列重载型万向轴十字万向联轴器轧机联轴器[EB/OL].荣星传动.

8.昆山荣星动力传动有限公司-快懂百科[EB/OL].2023-11-11.

9.十字轴万向节用滚针轴承承载问题研究[EB/OL].机械工程学报.

10.昆山荣星坚持打造民族品牌[EB/OL].工控网，2007-01-11.
