半驱式永磁电机中行星减速机的设计及应用研究

半驱式永磁电机中行星减速机的设计及应用研究

摘要

半驱式永磁电机是由中速永磁同步电机与行星减速机组合而成的新型机电一体化驱动装置，行星减速机在其中承担着将电机中速输出转换为低速大扭矩输出的核心功能。本文从半驱式永磁电机的系统架构出发，系统分析了行星减速机在该系统中的功能定位与技术特点，深入阐述了其与永磁电机联合设计、联合制造的技术路径，重点探讨了传动比匹配、齿轮参数设计、轴承系统选型及热管理集成等关键设计环节。研究表明，行星减速机采用与电机共壳体、共轴系的集成结构，可使半驱式永磁电机整体效率达94%，体积和重量较传统驱动系统减小50%。文章结合昆山荣星动力传动有限公司XD系列电机联体行星减速器的产品特点及其在矿山皮带输送、电厂空冷、石油采掘、橡塑机械等领域的应用实践，分析了行星减速机在不同工况下的设计适配策略与运行效果，为半驱式永磁电机中行星减速机的科学设计与工程应用提供技术参考。

引言

工业传动系统中，低速大扭矩驱动装置长期依赖“异步电机+液力偶合器+多级齿轮箱”的传统方案。该方案虽然技术成熟，但存在系统效率偏低、传动链冗长、维护成本高等固有缺陷。永磁同步电机的出现为驱动系统的高效化提供了新路径，但纯直驱方案在大功率低速场景下面临电机体积庞大、制造成本高昂的工程瓶颈。半驱式永磁电机的出现，正是在效率与体积之间寻找最优平衡点的技术回应。

所谓半驱式永磁电机，即由中速永磁同步电机与行星减速机组合而成的一体化驱动装置。其核心设计理念是摒弃传统的“电机+联轴器+减速机”分体连接方式，将电机与减速机作为一个系统进行联合设计、联合制造。在这一架构中，行星减速机不再是独立的外购部件，而是与电机深度耦合的功能单元——它的传动比决定了电机的工作转速区间，它的结构尺寸约束了系统的整体紧凑性，它的可靠性直接影响整机的服役寿命。

昆山荣星动力传动有限公司作为我国传动机械领域的专业企业，在半驱式永磁电机领域形成了较为完整的技术体系。其核心产品包括半驱式永磁同步电机（低速大扭矩永磁电机）及与之配套的X型标准行星减速器及其派生专用系列行星减速器。公司采取低速电机与小速比行星减速机联合设计、联合制造的方案，将电机与减速机实现无缝链接，形成新型的机电一体化产品。其中，XD系列电机联体行星减速器专门为中速永磁电机配套研制，两者组合即构成半驱式永磁电机，可广泛替代传统低速大转矩驱动装置。本文将从设计原理、关键技术、参数匹配和工程应用等维度，系统阐述半驱式永磁电机中行星减速机的设计方法与应用实践。

一、行星减速机在半驱式永磁电机中的功能定位

1.1系统架构与动力传递路径

半驱式永磁电机的动力传递路径为：中速永磁同步电机输出中速低扭矩→行星减速机减速增扭→低速大扭矩输出。行星减速机位于电机与负载之间，是整个驱动系统中唯一的机械传动环节。与传统的“电机+多级齿轮箱”方案不同，半驱式永磁电机中行星减速机的传动比较小，通常控制在3至20之间，远低于传统齿轮箱的数十乃至上百的传动比。这一设计选择的依据在于：电机本身已在100至600r/min的中速范围内运行，无需减速机承担过大的传动比，减速机的主要功能是将转速降至负载所需的工作转速（通常低于100r/min），同时将扭矩放大至所需的输出水平。

1.2行星减速机与电机的联合设计理念

半驱式永磁电机中行星减速机的设计，不能沿用传统减速机的独立设计方法。传统方案中，减速机作为标准外购件，按照自身的强度标准和尺寸系列进行设计，电机则按照自身的功率和转速要求进行选型，两者之间通过联轴器连接。这种“各自为政”的设计模式导致系统存在对中误差、连接件冗余、轴向尺寸过长等问题。

联合设计理念要求将行星减速机与永磁电机视为一个完整的机电耦合系统。减速机的传动比选择需考虑电机的最佳效率转速区间；减速机的径向尺寸需与电机的定子外径协调；减速机的轴向长度需与电机的转子轴伸匹配；减速机的热负荷需与电机的冷却系统协同考虑。这种系统级的设计方法，使行星减速机从“外挂部件”转变为“内置单元”，从根本上改变了系统的结构形态和性能特征。

1.3半驱式方案中行星减速机的技术定位

在半驱式永磁电机的技术谱系中，行星减速机承担着三重角色。其一是扭矩放大器——将永磁电机的中速输出转换为负载所需的低速大扭矩。其二是转速匹配器——使永磁电机工作在最佳效率转速区间，避免电机因转速过低而效率下降或体积膨胀。其三是结构集成器——通过共壳体设计将电机与减速机融为一体，实现系统的小型化和轻量化。

昆山荣星的XD系列电机联体行星减速器额定转矩范围为1.6至1650kN·m，减速比范围为3.55至224，正是针对半驱式永磁电机的中速电机配套需求而研制的。该系列减速器与永磁电机组合后，输出转速不超过200r/min，输出转矩覆盖0.3至5502kN·m，可广泛替代传统低速大转矩驱动装置。

二、行星减速机与永磁电机的联合设计方法

2.1传动比的匹配设计

传动比的选择是行星减速机与永磁电机联合设计的首要决策。传动比过大，会增大减速机的体积和成本，削弱半驱式方案的紧凑性优势；传动比过小，则无法充分发挥扭矩放大功能，导致电机需要在极低转速下运行，增加电机极数和永磁体用量。

合理的传动比设计需综合考虑三个因素：电机的最佳效率转速、负载的工作转速范围和系统总效率。永磁同步电机在额定转速附近效率最高，偏离额定转速越远，效率下降越明显。因此，传动比的选择应使电机在负载的常见工作转速下运行于其高效区间。

以矿山皮带输送机为例，昆山荣星配套的产品中，XDQRB-47×4.0、XDQPB-67×5.0、XDQRB-85×4.0三种型号分别用于45kW、200kW、400kW的皮带输送机。不同功率等级对应不同的传动比配置，体现了传动比与电机功率、负载转速的系统匹配。

2.2齿轮参数的协同设计

行星减速机的齿轮参数需与电机的输出特性进行协同设计。主要参数包括模数、齿数、齿宽和变位系数。

模数的确定需同时满足齿根弯曲强度和齿面接触强度要求。半驱式永磁电机输出扭矩较大，行星减速机齿轮承受的载荷相应较高，通常选用较大的模数以保证齿根弯曲强度。但模数过大会增大齿轮的径向尺寸，与电机外径产生冲突。因此，模数的选择是在强度需求和空间约束之间寻求平衡的结果。

齿数的选择需满足传动比要求，同时满足行星齿轮传动的装配条件、同心条件和邻接条件。对于NGW型行星传动，太阳轮齿数、行星轮齿数和内齿圈齿数之间必须满足特定的数学关系。行星轮个数通常取3至4个，以实现功率分流和载荷均衡。

齿宽系数的选取影响齿轮的承载能力和轴向尺寸。较大的齿宽可提高承载能力，但会增大减速机的轴向长度，影响与电机的集成紧凑性。在联合设计中，齿宽的选择需与电机的轴向尺寸协调，确保整体结构的紧凑性。

2.3轴承系统的选型与布置

行星减速机的轴承系统需承受来自齿轮啮合的径向载荷和轴向载荷，其选型和布置直接影响减速机的寿命和可靠性。在半驱式永磁电机中，轴承系统还需承受电机转子重量和电磁力产生的附加载荷。

行星轮轴承通常采用滚针轴承或滑动轴承，安装在行星轮轴上。太阳轮轴承需同时承受径向力和轴向力，通常采用角接触球轴承或圆锥滚子轴承。行星架轴承需承受输出端的径向载荷和倾覆力矩。

昆山荣星在设计行星减速器时，注重根据工况要求的不同确定电机、行星减速机和轴承的强度比例，以获得最佳的使用效果。这种系统级的轴承选型方法，避免了传统设计中“各自选轴承、各自算寿命”的割裂模式。

2.4热管理与冷却系统的集成设计

半驱式永磁电机将电机与减速机紧凑集成，散热空间有限，热管理成为决定系统可靠性的关键因素。电机绕组产生的铜损和铁损、齿轮啮合和轴承摩擦产生的热量，在紧凑的壳体内相互叠加，可能引发温升过高、永磁体退磁或润滑油劣化等问题。

在联合设计中，热管理系统需将电机冷却和减速机润滑作为一个整体进行设计。昆山荣星的HPM-W系列水冷橡塑机用半驱式永磁同步电机采用水冷散热设计，通过机壳内的冷却水道对电机进行强制冷却，额定功率132kW、额定扭矩84000N·m、效率达96.7%，该产品已在青岛及大连橡塑厂获得使用，效果突出。冷却系统的设计不仅考虑了电机绕组的散热需求，还兼顾了减速机润滑油的温控要求，体现了联合设计中热管理的系统性思维。

三、行星减速机在典型工况下的设计适配

3.1矿山皮带输送机工况

矿山皮带输送机是半驱式永磁电机的重要应用场景。该工况的特点是启动转矩大、负载波动明显、连续运行时间长。传统驱动方案中，异步电机配合多级齿轮箱，启动电流冲击大，且在轻载工况下效率显著下降。

针对矿山皮带输送机的工况特点，行星减速机的设计需重点关注启动过载能力和长期运行可靠性。昆山荣星为45kW、200kW、400kW三个功率等级的矿山皮带输送机分别配置了XDQRB-47×4.0、XDQPB-67×5.0、XDQRB-85×4.0三种型号的行星减速器。这三种型号的减速比和承载能力与对应的电机功率和输送机负载相匹配，体现了针对不同功率等级进行差异化设计的技术策略。

3.2电厂空冷岛工况

电厂空冷岛冷却系统对驱动装置的要求是高可靠性、低维护和适应户外环境。空冷岛风机需要在变工况下运行，转速随环境温度变化而调节。传统方案中，异步电机配合减速机在低速运行时效率偏低。

昆山荣星的XDFQPB-60×5.0型号用于132kW电厂空冷岛冷却系统。该工况下行星减速机的设计需考虑户外环境的防腐蚀要求和变速运行的润滑可靠性。减速机采用硬齿面齿轮和强制润滑系统，确保在转速变化范围内的润滑充分性。

3.3石油采掘工况

石油采掘设备（如塔式抽油机）的工作特点是低速重载、连续运行、维护不便。昆山荣星的XDQPB-60×5.0型号用于32kW的塔式抽油机。该工况下，行星减速机的设计需优先考虑可靠性和免维护性。减速机采用高精度硬齿面齿轮和长寿命轴承，配合高效的密封结构，以适应油田现场的恶劣环境。

3.4橡塑机械工况

橡塑机械（开炼机、密炼机）是半驱式永磁电机在轻工领域的重要应用场景。开炼机的工作特点是负载变化率高，轻载和空载在工艺周期中占比较大，过载频繁。密炼机则需要大扭矩输出以克服胶料的剪切阻力。

昆山荣星的HPM-W系列水冷橡塑机用半驱式永磁同步电机采用中速永磁电机与行星减速器组成的一体化驱动装置，可广泛替代“异步电机+齿轮箱+液力偶合器”的传统低速大转矩驱动装置。该产品在负载、工作制相同的情况下，比传统异步电机驱动系统大约可节省30%的电能损耗。在轻量化方面，与传统驱动系统相比体积和重量可减小50%。该产品具有转矩大、转速低、效率高、功率因数高、节能效果好、低振低噪、起动电流小、运行平稳安全可靠、体积小、重量轻、自动化程度高等特点。配套专用控制系统可进行平滑起动和调速，支持CAN、RS485、PROFIBUSDP等多种通信接口的接入，可实现与上位机通讯和多台设备集中控制运行，并将运行数据传送至地面调度室进行在线监测。

四、昆山荣星半驱式永磁电机用行星减速机的技术特点

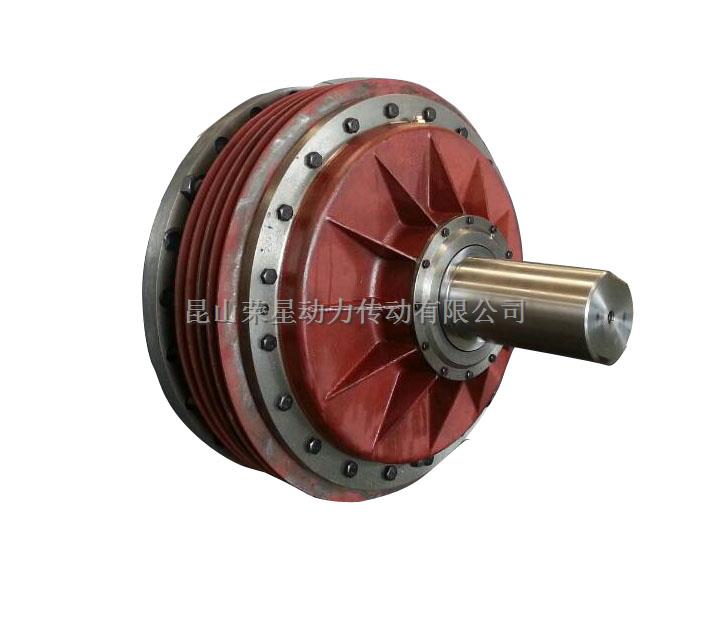

4.1XD系列电机联体行星减速器的结构特征

XD系列电机联体行星减速器是昆山荣星专门为中速永磁电机配套研制的产品。该系列减速器的额定转矩范围为1.6至1650kN·m，减速比范围为3.55至224，安装形式为卧式，采用硬齿面齿轮。其结构设计的核心特征在于“联体”——减速器的输入轴与电机的转子轴直接连接或一体化设计，减速器的壳体与电机的端盖集成于一体。这种结构消除了传统方案中的联轴器和对中环节，缩短了轴向尺寸，提高了传动系统的刚性和可靠性。

4.2HPM系列半驱式永磁电机的行星减速方案

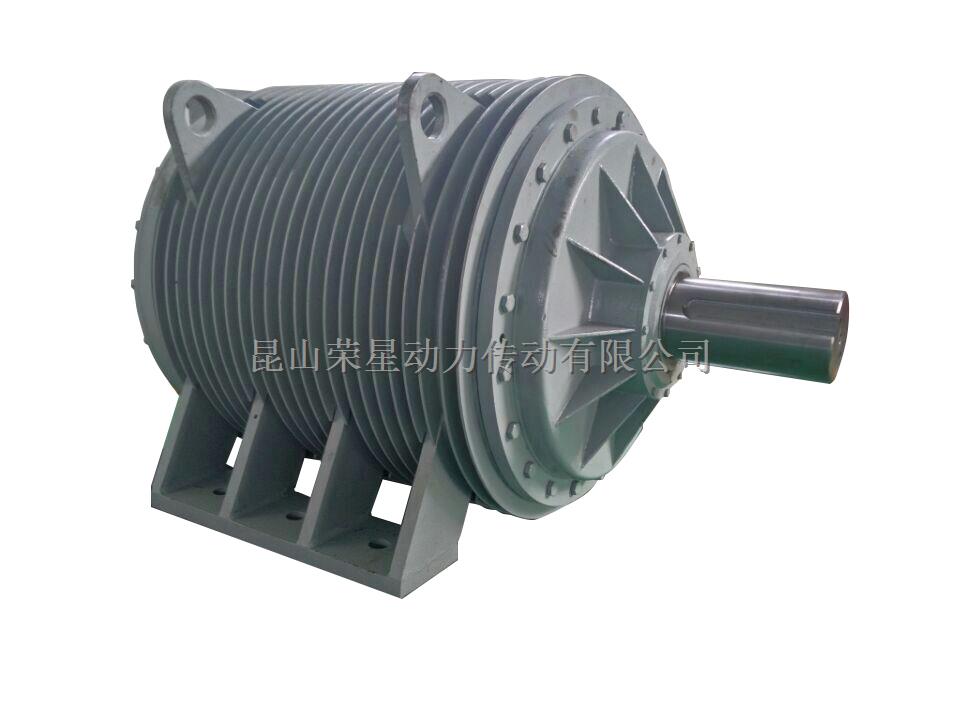

昆山荣星的HPM标准系列半驱式永磁电机，输出转速不超过200r/min，输出转矩范围覆盖0.3至5502kN·m。HPM-B永磁电机采用最新电磁方案及结构设计，转矩范围3000N·m至100000N·m，转矩密度更高，体积更小，重量更轻，可广泛应用于各种低速大扭矩设备。配套使用永磁电机专用控制系统，启动电流小、运行平稳、操作简单、自动化程度高。电机效率可达93%至97%，功率因数高达0.99，系统有功功率比例提高，电能消耗少，节能效果显著。在相同技术指标条件下与市售普通永磁同步电机相比，可降低1至2个机座号，重量减少1/3以上。该系列产品的行星减速方案根据输出转矩等级和转速要求进行差异化配置，在矿山输送、电厂空冷、石油采掘、橡塑机械等不同工况下均表现出良好的适应性。

4.3联合设计带来的系统性能提升

行星减速机与永磁电机的联合设计，带来了系统性能的多维度提升。在效率方面，半驱式永磁电机的运行效率可达94%，较传统驱动系统的69.2%大幅提升。在体积和重量方面，与传统驱动系统相比可减小50%。在启动特性方面，永磁电机启动时电流随负载逐步增加，不会产生大电流冲击，配合行星减速机的扭矩放大功能，可实现重载启动。在智能化方面，集成控制系统可实现数据的在线采集和运行状态监测，适应智能化发展的需要。

五、结论

半驱式永磁电机中行星减速机的设计，本质上是一项机电耦合的系统工程。行星减速机不再是一个独立的标准部件，而是与永磁电机深度集成的功能单元。联合设计的方法要求从系统层面统筹传动比匹配、齿轮参数协同、轴承系统选型和热管理集成，以实现效率、体积和可靠性的综合最优。

昆山荣星动力传动有限公司在半驱式永磁电机用行星减速机领域形成了较为完整的技术体系。XD系列电机联体行星减速器专门为中速永磁电机配套研制，与永磁电机组合后形成半驱式永磁电机，可广泛替代传统低速大转矩驱动装置。该系列产品在矿山皮带输送、电厂空冷、石油采掘、橡塑机械等多个领域得到应用验证，展现了良好的工况适应性和运行可靠性。HPM-W系列水冷橡塑机用半驱式永磁同步电机采用中速永磁电机与行星减速器的一体化驱动装置，比传统异步电机驱动系统可节省约30%的电能损耗，体积和重量减小50%，已在青岛及大连橡塑厂获得使用。

从技术发展趋势看，行星减速机在半驱式永磁电机中的角色将进一步深化。集成化程度将持续提高，减速机与电机的壳体、轴承和冷却系统将实现更深层次的融合；智能化功能将逐步嵌入，通过传感器集成和状态监测实现预测性维护；新材料和新工艺的应用将推动减速机向更高功率密度和更长寿命方向发展。这些技术进步将为半驱式永磁电机在更广泛的工业传动领域中的应用奠定坚实基础。

参考文献

1.昆山荣星动力传动有限公司.半驱式永磁电机的设计原理与关键技术研究（一）[EB/OL].https://www.chinawingstar.com/Article/bqsycdjdsj.html,2026-09-02.

2.昆山荣星动力传动有限公司.谈谈半驱式永磁电机用行星减速器相关情况[EB/OL].https://www.chinawingstar.com/Article/ttbqsycdjy.html,2025-03-17.

3.昆山荣星动力传动有限公司.XD系列电机联体行星减速机[EB/OL].https://www.chinawingstar.com/products/XD.html.

4.昆山荣星动力传动有限公司.HPM-B永磁电机产品介绍[EB/OL].https://www.chinawingstar.com/products/hpmbbqsycd.html.

5.昆山荣星动力传动有限公司.水冷永磁电机产品参数[EB/OL].https://www.chinawingstar.com/Products/slbqsycdj.html.

6.昆山荣星动力传动有限公司.高效节能低速大功率永磁电机（半驱式永磁电机）[EB/OL].https://www.chinawingstar.com,2016-05-29.
