摘要

皮带输送机是矿山、港口、电力、建材等行业物料转运的核心装备，其驱动系统的能效水平直接影响企业运营成本。传统“异步电机+液力偶合器+减速机+滚筒”的驱动方案存在传动链冗长、系统效率偏低、故障点密集、维护成本高等结构性缺陷。永磁电机滚筒一体化改造通过将永磁同步电机与滚筒融为一体，以“电机即滚筒”的外转子结构直接驱动皮带运行，从原理上消除了中间传动环节的机械损耗与故障源。本文从传统驱动系统的痛点分析入手，系统阐述了永磁滚筒改造的技术原理与核心优势，结合昆山荣星动力传动有限公司公开的改造方案及行业实测数据，分析了节能效益、结构精简与智能化运维三个维度的改造价值。研究表明，永磁电机效率可达96%以上，较传统异步电机节电15%至30%；系统取消减速机与联轴器后，机械故障点大幅减少，设备寿命显著延长；内置传感器与远程监控功能使运维模式从被动抢修转向预测性维护。某矿业集团8台皮带机改造案例显示，年节省电费150万元，维护成本降低60%，投资回报周期仅1.2年。本文还讨论了改造的适用条件与实施要点，为工业皮带输送系统的节能升级提供技术参考。

引言

在矿山、港口、电力、水泥等重工业场景中，皮带输送机承担着大宗散状物料连续转运的核心任务。其驱动系统的选型与运行状态，直接关系到整条生产线的连续性、能耗水平和维护成本。长期以来，行业普遍采用“异步电机+液力偶合器+减速机+联轴器+滚筒”的驱动架构。这一方案虽然技术成熟、供应链完善，但其固有缺陷在能源成本攀升和精细化管理要求提高的背景下愈发突出。

异步电机在额定负载附近效率尚可，但在皮带机常见的部分负载和空载工况下效率明显下降，造成持续的能源浪费。液力偶合器在传动过程中存在滑差损失，减速机的齿轮啮合和轴承摩擦进一步消耗能量。据行业统计，传统驱动系统的综合效率通常仅为69%至75%，大量电能在传递过程中以热量形式散失。与此同时，减速机是故障高发部件，强制润滑系统的油泵、密封件和管路任一环节出现问题，都可能导致齿轮和轴承在短时间内损坏。对于连续运行的生产线而言，一次非计划停机造成的产量损失往往远超设备本身的维修费用。

永磁同步电机技术的成熟为解决上述矛盾提供了新的路径。永磁电机转子无需励磁电流，消除了转子铜耗，在宽负载范围内保持高效率。将其与滚筒进行一体化设计，取消减速机、联轴器和液力偶合器，使电机直接驱动皮带运行，从原理上消除了中间传动环节的机械损耗与故障源。昆山荣星动力传动有限公司作为拥有二十余年传动系统研发制造经验的企业，其官网公开的皮带永磁电机滚筒改造方案，为这一技术路径提供了可参考的工程实践框架。本文将从技术原理、改造优势、应用效益和实施要点等维度，对这一方案进行系统分析。

一、传统皮带机驱动系统的结构性痛点

1.1传动链冗长导致的效率衰减

传统驱动系统的能量传递路径为：电能→异步电机→液力偶合器→减速机→联轴器→滚筒→皮带。每一个环节都存在能量损失。异步电机的效率在部分负载时下降明显，液力偶合器的滑差损失通常在2%至5%之间，减速机的齿轮啮合损失和轴承摩擦损失合计约3%至5%。当皮带机在低负载率下运行时，系统整体效率可能降至70%以下。对于年运行数千小时的大型皮带机而言，这部分损失累积的电量相当可观。

1.2机械结构复杂带来的高故障率

减速机是传统驱动系统中最为脆弱的环节。其强制润滑系统依赖油泵持续工作，一旦油泵故障、油路堵塞或密封失效，齿轮和轴承将在缺乏润滑的状态下迅速磨损甚至烧结。液力偶合器同样存在漏油和过热风险。联轴器的对中误差会加剧轴承的附加载荷，缩短使用寿命。这些故障点相互关联，任一环节出现问题都可能导致整条皮带线停机。

1.3维护成本与生产损失的叠加

传统驱动系统的维护工作包括减速机换油、油封更换、联轴器对中调整、液力偶合器油位检查等，需要投入专门的人力与备件。更关键的是，计划外故障停机造成的生产损失往往难以用维修费用衡量。在矿山和港口场景中，皮带线停机意味着整个物料转运流程中断，对于连续生产的企业而言，时间损失直接转化为经济效益损失。

二、永磁滚筒一体化改造的技术原理与核心优势

2.1“电机即滚筒”的结构重构

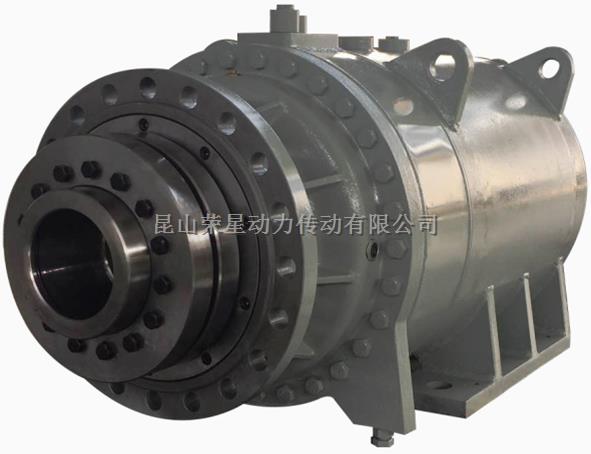

永磁滚筒改造的核心在于结构层面的根本性简化。传统方案中，电机和滚筒是两个独立的部件，通过减速机和联轴器连接。永磁滚筒则将永磁同步电机的定子固定在中心轴上，转子直接与滚筒外壳一体化设计，使滚筒本身成为电机的转子。通电后，滚筒外壳直接旋转驱动皮带，动力传递路径缩短为零中间环节的直接驱动。

这一结构变革带来的直接效果是传动效率的系统性提升。昆山荣星公开的方案资料显示，永磁电机效率高达96%以上，较传统异步电机节电15%至30%。低速大扭矩特性使电机在皮带机启动和低速运行工况下仍能保持高效率，避免了异步电机在低负载率下效率骤降的问题。配合变频调速功能，可根据实际物料流量调节皮带速度，进一步优化能耗。

2.2故障源的根除与可靠性提升

取消减速机、液力偶合器和联轴器，意味着消除了传统系统中故障率最高的几个部件。减速机的润滑油泄漏、齿轮磨损、轴承损坏问题不复存在，液力偶合器的油温过高和滑差失控风险也随之消失。永磁电机采用无碳刷、无励磁损耗的设计，转动部件仅为轴承，且轴承在封闭的滚筒内部工作，不受外部粉尘和水分的直接侵蚀。昆山荣星方案中强调的“全封闭防尘防水结构”，正是针对皮带机现场多粉尘、高湿度环境的针对性设计。

从行业实践来看，永磁直驱滚筒的可靠性优势已得到验证。平庄煤业在露天矿胶带线上应用高压永磁电滚筒后，技术人员反馈“成功省略动力传输节点，传动效率大幅度提高，省去减速机及联轴器的换油、检修等维护工作”。河北钢铁集团沙河中关铁矿的改造实践同样表明，永磁直驱滚筒实现了“无齿轮传动、无过渡连接、无机械磨损”，设备故障率显著下降。

2.3智能化运维的硬件基础

永磁滚筒内部集成了温度传感器和振动传感器，可实时监测定子绕组温度和轴承振动状态。这些数据通过配套的控制器上传至监控平台，使运维人员能够远程掌握设备运行状态，在异常趋势出现的早期进行干预。昆山荣星方案中提到的“预测性维护”能力，正是建立在这一数据采集基础之上。

与传统方案相比，智能化运维的价值不仅在于减少突发故障，还在于优化维护资源的配置。传统减速机的换油和检修需要按固定周期执行，无论设备实际状态如何。而基于状态监测的维护策略，可以根据实际磨损和温升情况动态调整维护计划，避免过度维护和不足维护并存的困境。

三、改造方案的实施要点与适用条件

3.1改造流程与工期安排

永磁滚筒改造的工程量主要集中在旧设备的拆除和新滚筒的安装上。由于取消了减速机和液力偶合器，驱动单元的轴向尺寸显著缩短，通常可以利用原有的安装基础进行适配。昆山荣星方案中提出的“改造周期短，无需改动基础架构，最快3天完成升级”，在具备良好施工组织的前提下具有可行性。但实际工期仍需根据皮带机的规格、现场空间条件和停机窗口进行具体评估。

3.2变频配套与多机协同

永磁滚筒需要配套变频器实现调速和软启动功能。对于长距离、多驱动点的皮带机，多台永磁滚筒之间的功率平衡和速度同步是改造中需要重点关注的技术环节。矢量控制方式可以实现多机驱动的功率平衡，避免因单台电机出力不均导致的皮带跑偏或胶带磨损加剧。昆山荣星方案中提及的“智能变频调速，按需调节功率输出”，在单机场景下实现较为直接，在多机协同场景下则需要针对性的控制策略设计。

3.3适用场景与效益预期

永磁滚筒改造的适用场景覆盖矿山矿石输送、港口散货装卸、电厂输煤系统和水泥建材生产线等皮带输送密集的领域。从效益预期来看，昆山荣星公开的某大型矿业集团案例具有参考价值：8台传统异步电机驱动皮带机改造前年耗电量超480万度，替换为永磁直驱滚筒后年节省电费150万元，维护成本降低60%，投资回报周期1.2年。这一数据反映的是特定工况下的改造效果，实际项目的节能率和回报周期会因原系统效率、运行工况、电价水平和改造范围的不同而存在差异。

从行业更广泛的实践来看，永磁直驱滚筒的节能效果具有一定的普遍性。工信部《国家工业节能降碳技术应用指南与案例（2024年版）》中收录的永磁同步电动滚筒应用案例显示，闭环矢量控制方式下节电率为10%至20%，投资回收期约2年。江苏嘉轩在淮沪煤电丁集矿的改造项目实现了20%以上的节电率，年节约电费30万元，投资回报期2年。昆山荣星案例中较高的节电幅度和较短的回报周期，可能与其改造前系统的低效程度较高以及运行工况较为有利有关。企业在评估自身改造可行性时，应结合本厂皮带机的实际运行数据做出判断。

四、结论

皮带永磁电机滚筒改造的本质，是用结构简化换取效率提升和可靠性改善。通过将永磁同步电机与滚筒一体化设计，取消减速机、液力偶合器和联轴器等中间环节，传统驱动系统中效率最低、故障最密集的部分被从原理上消除。昆山荣星动力传动有限公司公开的改造方案，为这一技术路径提供了从结构设计到智能运维的完整框架。其展示的节电效果和投资回报数据表明，对于运行工况匹配、原系统效率偏低的企业，永磁滚筒改造具有可观的经济吸引力。

需要指出的是，改造决策应建立在系统评估的基础之上。原驱动系统的实际效率水平、皮带机的负载特性、运行时长和电价水平，共同决定了改造的节能潜力和回报周期。对于已经在较高效率区间运行的系统，改造的边际效益会相应收窄。但对于大量仍在使用传统异步电机加减速机方案、且运行时间长、负载率偏低的企业而言，永磁滚筒改造提供了一条值得认真考虑的节能升级路径。随着永磁材料成本趋于稳定和控制技术持续成熟，这一方案在工业皮带输送领域的渗透率有望进一步提升。

参考文献

1.昆山荣星动力传动有限公司.高效节能智造未来——皮带永磁电机滚筒改造解决方案

[EB/OL].https://www.chinawingstar.com/Mobile/MArticles/gxjnzzwlpd.html,2025-03-14.

2.工业和信息化部节能与综合利用司.《国家工业节能降碳技术应用指南与案例（2024年版）》之五：

机械行业节能降碳技术（七）——永磁同步电动滚筒[EB/OL].福建节能中心转载,2025-08-20.

3.江苏嘉轩智能工业科技股份有限公司.永磁直驱电动滚筒技术产品资料[EB/OL].江苏省工信厅,2022.

4.昆山荣星动力传动有限公司.公司简介[EB/OL].http://chinawingstar.com/Helps/rxcdjj.html.

5.平庄煤业.科技赋能扮靓低碳时代[N].中国能源报,2025-04-11.

6.胡亚雄,王征,任学勤,等.带式输送机高效智能永磁直驱滚筒的应用[J].现代矿业,2025.

7.昆山荣星动力传动有限公司.永磁直驱系统在皮带输送机中的创新应用与技术分析

EB/OL].https://www.chinawingstar.com/Article/yczqxtzpds.html,2025-04-10.
